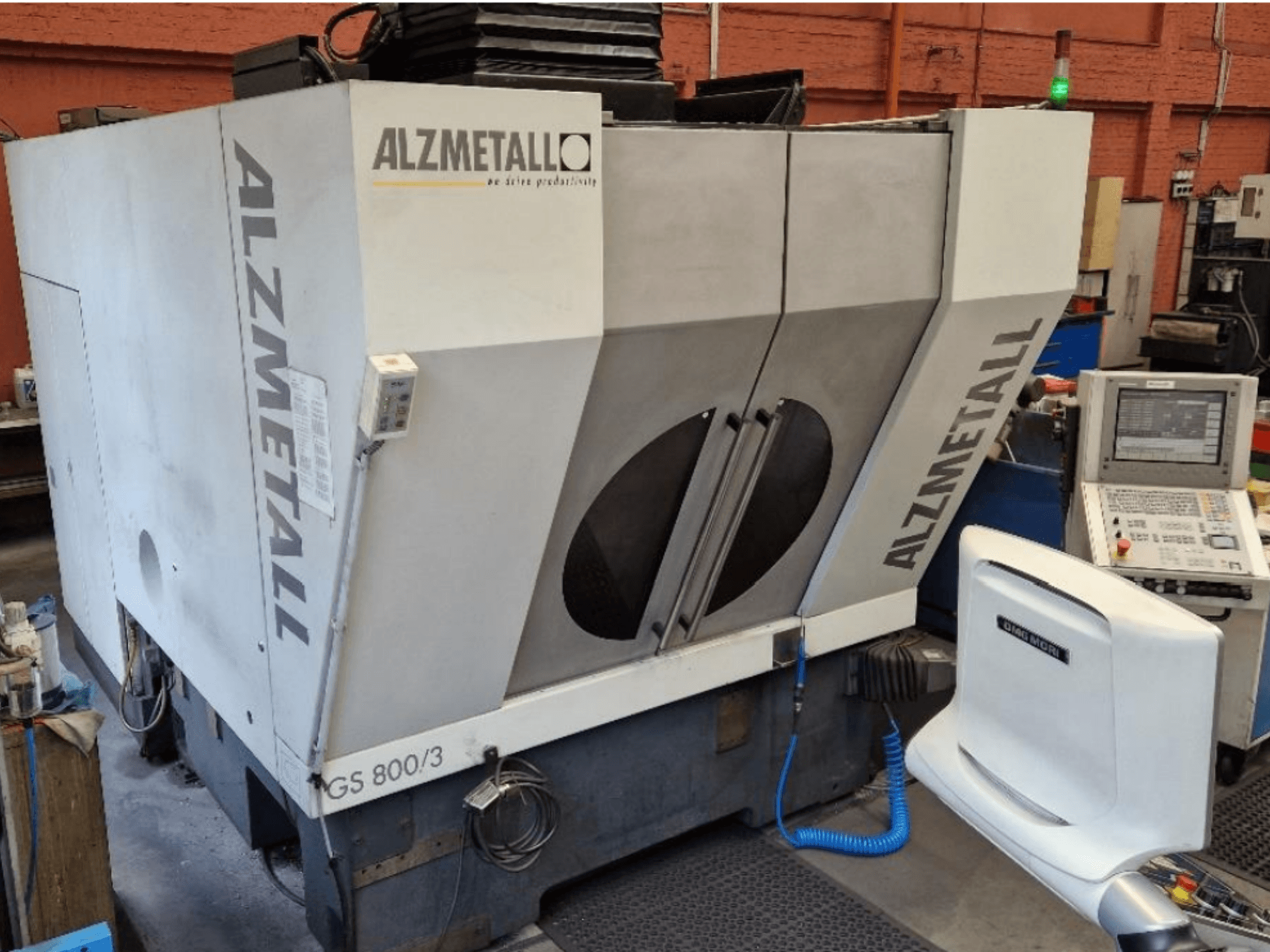

Alzmetall - GS 800/3DE-MIL-ALZ-2008-00002

- Distancia entre el husillo y la mesa rígida: 150 – 650 mm

- Ranuras en T de la mesa: 9 ranuras en T según DIN 650 en dirección X, 14 de anchura H12, paso de 100 mm, 14 ranuras de alineación central H7, mesa rebajada 80 mm

- Tipo de husillo: husillo con motor de alta frecuencia refrigerado por agua, con rodamientos híbridos y lubricación por aceite y aire

- Conicidad del husillo: HSK-A63 según DIN 69893 -

- Par máximo: 139 Nm con un ciclo de trabajo del 25 % - Características del husillo: husillo nuevo en 2025, compensación de la dilatación térmica, junta de estanqueidad de aire, soplado de aire a través del centro del husillo

- Desplazamiento rápido (X/Y/Z): 45 m/min

- Aceleración máxima (X/Y/Z): 10 m/s²

- Fuerza de avance máxima (X/Y/Z): 10 kN con un ciclo de trabajo del 40 %

- Sistemas de medición: dos sistemas de medición lineal directa para X/Y, sistema de medición lineal directa para Z

- Precisión de posicionamiento (Tp): 0,007 mm según la norma DIN ISO 230-2

- Almacén de herramientas: almacén de cadena con 33 posiciones para herramientas

- Sistema de cambio de herramientas: sistema de recogida

- Diámetro máximo de la herramienta: 90 mm (configuración completa) / 130 mm (con posiciones adyacentes libres)

- Longitud máxima de la herramienta: 300 mm

- Peso máximo de la herramienta: 10 kg

- Peso total máximo de las herramientas: 160 kg

- Tiempo de cambio de herramienta: aprox. 2 segundos

- Tiempo entre piezas: aprox. 6 segundos

- Tensión de funcionamiento: 3x 400 V

- Frecuencia de red: 50 Hz

- Corriente nominal total: 55 A

- Fusibles de la red eléctrica: 63 A gG - Presión de alimentación necesaria: mín. 6 bar

- Sistema de red requerido: red TN

- Dimensiones de transporte: aprox. 2.250 mm (ancho) x 4.760 mm (profundidad) x 2.800 mm (altura)

- Equipamiento y características adicionales:

- Sonda de contacto 3D HEIDENHAIN TS 640 con transmisión por infrarrojos

- Medición automática de herramientas HEIDENHAIN TT 140

- Volante electrónico HR 410

- Cubierta superior automática tipo persiana enrollable

- Transportador de virutas con cinta rascadora (para virutas metálicas cortas de hasta 80 mm de longitud)

- Carcasa de chapa de acero en todo su perímetro

- Revestimiento interior de acero inoxidable de la zona de mecanizado

- Iluminación de la zona de trabajo - Puerta corredera horizontal con cierre eléctrico y bloqueo mecánico

- Refrigeración del armario de control

- Componentes que faltan o están excluidos: NO se incluye el depósito de refrigerante (sin depósito de refrigerante, sin bombas, sin manguera de lavado de virutas)
