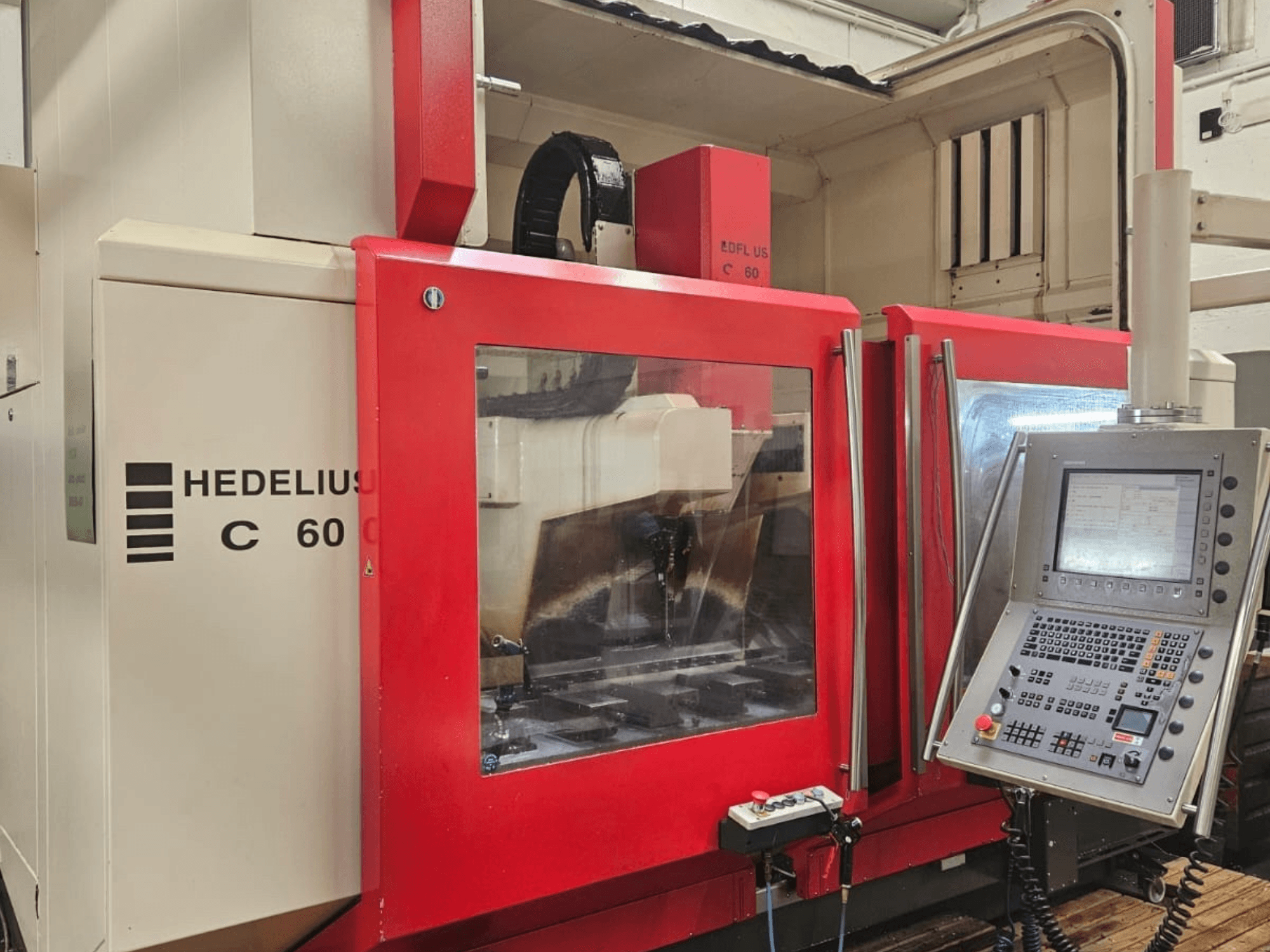

HEDELIUS - C60 - 2000DE-MIL-HED-2007-00002

• Área de funcionamiento del péndulo 2 × 775 × 620 mm

• Par del husillo principal: 165 Nm (opcional 198 Nm)

• Portaherramientas HSK A63

• Longitud máxima de la herramienta: 330 mm

• Diámetro máximo de la herramienta: 80 mm

• Tiempo de cambio de herramienta: aprox. 3,0 s

• Tiempo de viruta a viruta: aprox. 6,0 s

• Mesa: mesa de hierro fundido con 5 ranuras en T DIN 650-18

• Sistema de refrigeración: refrigerante central a través del husillo

  • Capacidad del depósito de refrigerante: 780 litros

  • Grado de filtrado: 25 µm

  • Capacidad del filtro: 130 l/min

  • Bomba A: 20 bar / 30 l/min

  • Bomba B: 2,5 bar / 150 l/min

• Conexión eléctrica 3 × 400 V, 50 Hz

• Carga total conectada 20 kVA

• Requisitos de aire comprimido: mínimo 7 bar

• Peso: 10500 kg

• Carcasa de la máquina: carcasa completa con puerta eléctrica enrollable

• Sistema de posicionamiento: escalas de vidrio en los ejes X/Y/Z

• Sistema de accionamiento: servomotores digitales de CA con husillos de bolas

• Programación: texto plano Heidenhain y DIN/ISO

Equipamiento adicional

• Transportador de virutas: tipo de cinta rascadora, altura de descarga aprox. 1150 mm

• Sistema de extracción: Filtro de aspiración MultiAir, 1200 m³/h

• Sonda 3D: Renishaw RMP 60

  • Repetibilidad: ±2 µm

  • Longitud del palpador de la sonda: 50 mm

  • Diámetro de la bola de la sonda: 6 mm

• Mordazas (opcionales)
