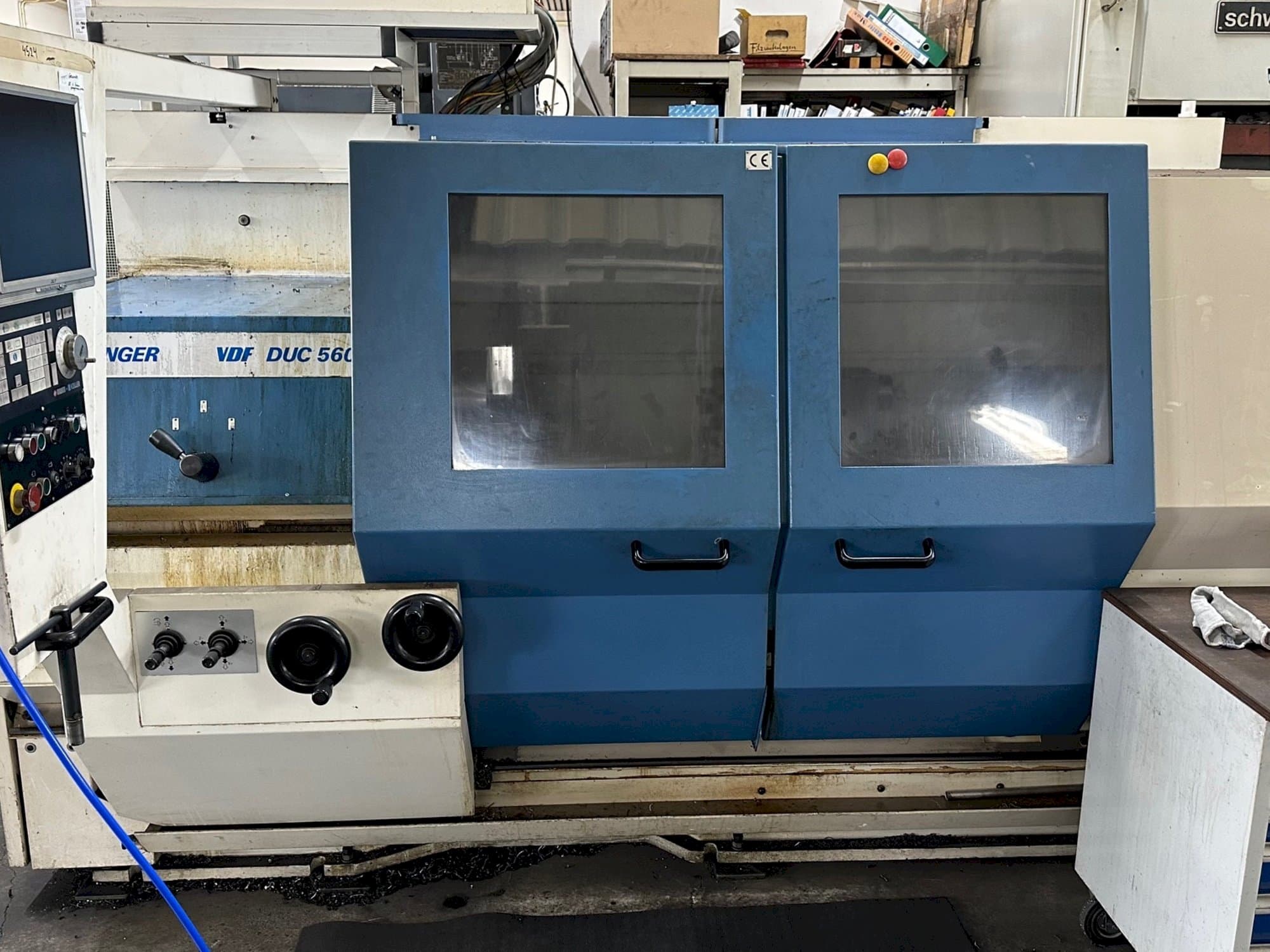

BOEHRINGER - DUC 560DE-TUR-BOE-1995-00001

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Diámetro del husillo: 62 0 mm, cono interior del husillo principal: 70 metros.
• Motor trifásico infinitamente variable (motor ac): 0-120
• Potencia motriz 60%/100%ed: 19/15 kw, par máx. 60%/100%ed: 1800/1400 nm
• Etapas de engranaje: 2, control de alimentación %.
• Velocidad de corte constante: 1-9999 m/min
• Influencia de la velocidad: 50-120%, visualización de la carga en % en la pantalla: 0-140%
• Servoaccionamientos trifásicos (motor de ca)
• Rango de avance plano y longitudinal 0. 01-50 mm/rev, fuerza de avance longitudinal 12500 n
• Máx. Velocidad de avance plano (avance rápido) 5 m/min, avance en codo convencional longitudinal: 5 m/min
• Plano de alero convencional: 2. 5 m/min, velocidad máxima de avance longitudinal (avance rápido) 10 m/min

Ventajas técnicas de la máquina

• Diámetro de giro sobre la cama 570 mm
• Diámetro de giro sobre corredera frontal 365 mm
• Recorrido de desplazamiento de la corredera enfrentada: 345 mm
• Altura central sobre vía plana: 280 mm
• Anchura de la cama: 360 mm
• Longitud de la guía de deslizamiento de la cama: 520 mm
• Anchura del carro frontal: 225 mm, longitud del carro frontal: 680 mm
• Sección transversal de la herramienta de torneado elevada según din 770: máx. 20 x 20 mm
• Cabezal de husillo según din 55 027: 8 tamaños.
• Diámetro del husillo en el cojinete delantero 100 0 mm
