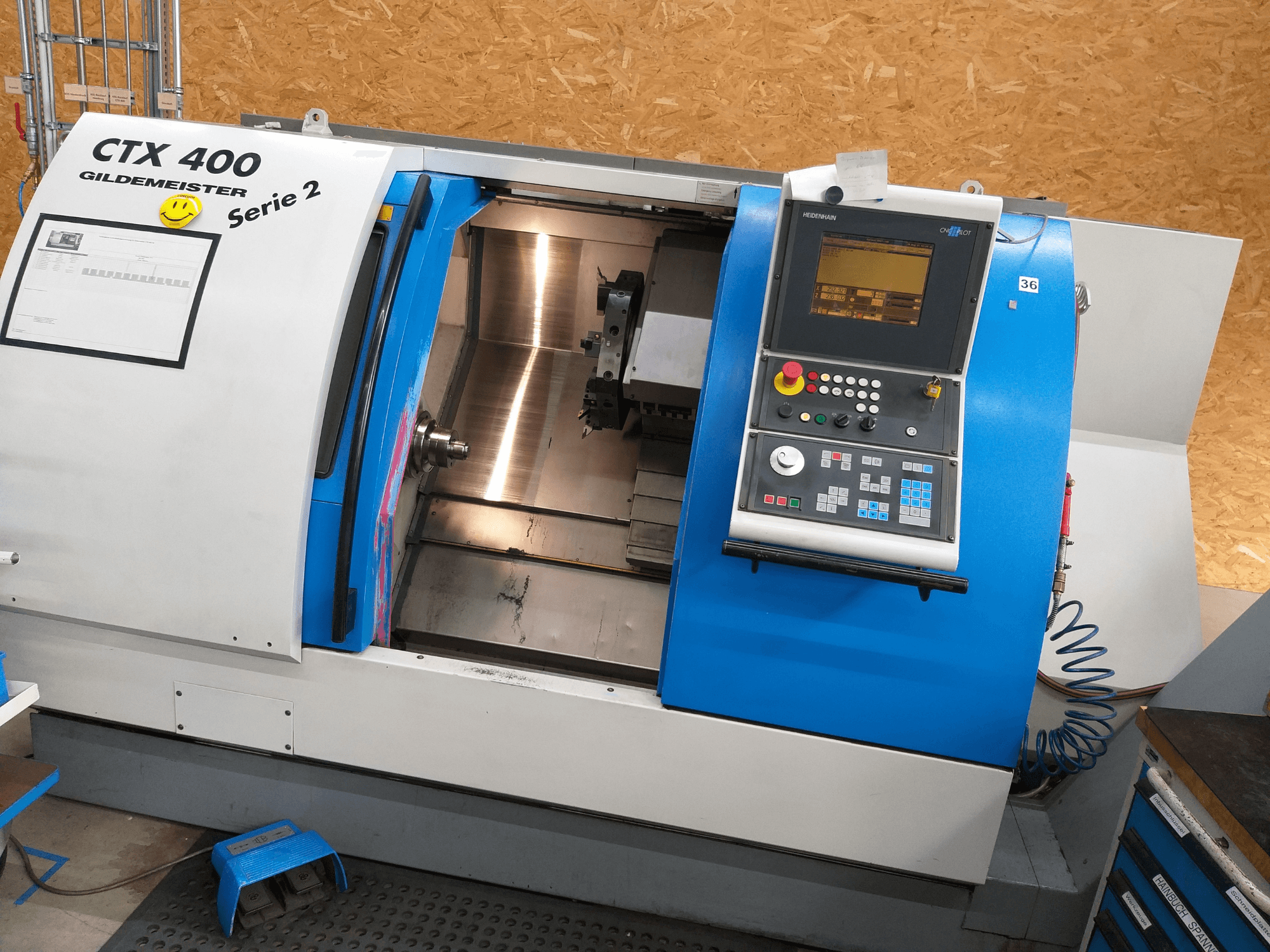

Gildemeister - CTX400 Serie2 (1999) DE-TUR-GIL-1999-00003

• Marca de la unidad de control: HEIDENHAIN

• Modelo de la unidad de control: CNC PILOT

• Distancia entre centros: 600 mm

• Diámetro de giro sobre la bancada: 570 mm

• Diámetro de giro sobre el carro transversal: 470 mm

• Diámetro máximo de torneado: 420 mm

• Punta del husillo: brida plana DIN 55026, tamaño 170h5

• Diámetro del cojinete delantero: 120 mm

• Diámetro interior del husillo: 79 mm

• Diámetro máximo del mandril: 250 mm

• Par máximo: 320 Nm

• Tipo de torreta: torreta de discos

• Sistema de herramientas: VDI 20/20

• Cono del contrapunto: MK4

• Diámetro del vástago del contrapunto: 80 mm

• Recorrido del vástago del contrapunto: 550 mm

• Accionamiento de avance del eje X: 3,3 kW

• Accionamiento de avance del eje Z: 3,3 kW

• Potencia de la bomba de lubricación: 0,1 kW

• Potencia de la bomba de refrigerante: 1,4 kW

• Potencia de la bomba hidráulica: 1,5 kW

• Desplazamiento rápido del eje X: 24 000 mm/min

• Desplazamiento rápido del eje Z: 20 000 mm/min

• Velocidad de avance: 0,025–7000 mm/min

• Rango de paso de rosca: 0,025–3500 mm/min

• Capacidad del depósito de refrigerante: 100 L

• Alimentación eléctrica: 400 V

• Frecuencia: 50 Hz

• Carga conectada: 44 kVA

• Corriente nominal: 64 A

• Tensión de control: 24 V

• Horas de funcionamiento: 58 132 h

• Certificado CE

• Contenido del suministro tal y como se muestra, incluyendo 3 cabezales de sujeción internos

• Configuración tal y como se muestra: torreta de discos VDI30

Opcional:

• Contrapunto

• Transportador de virutas
