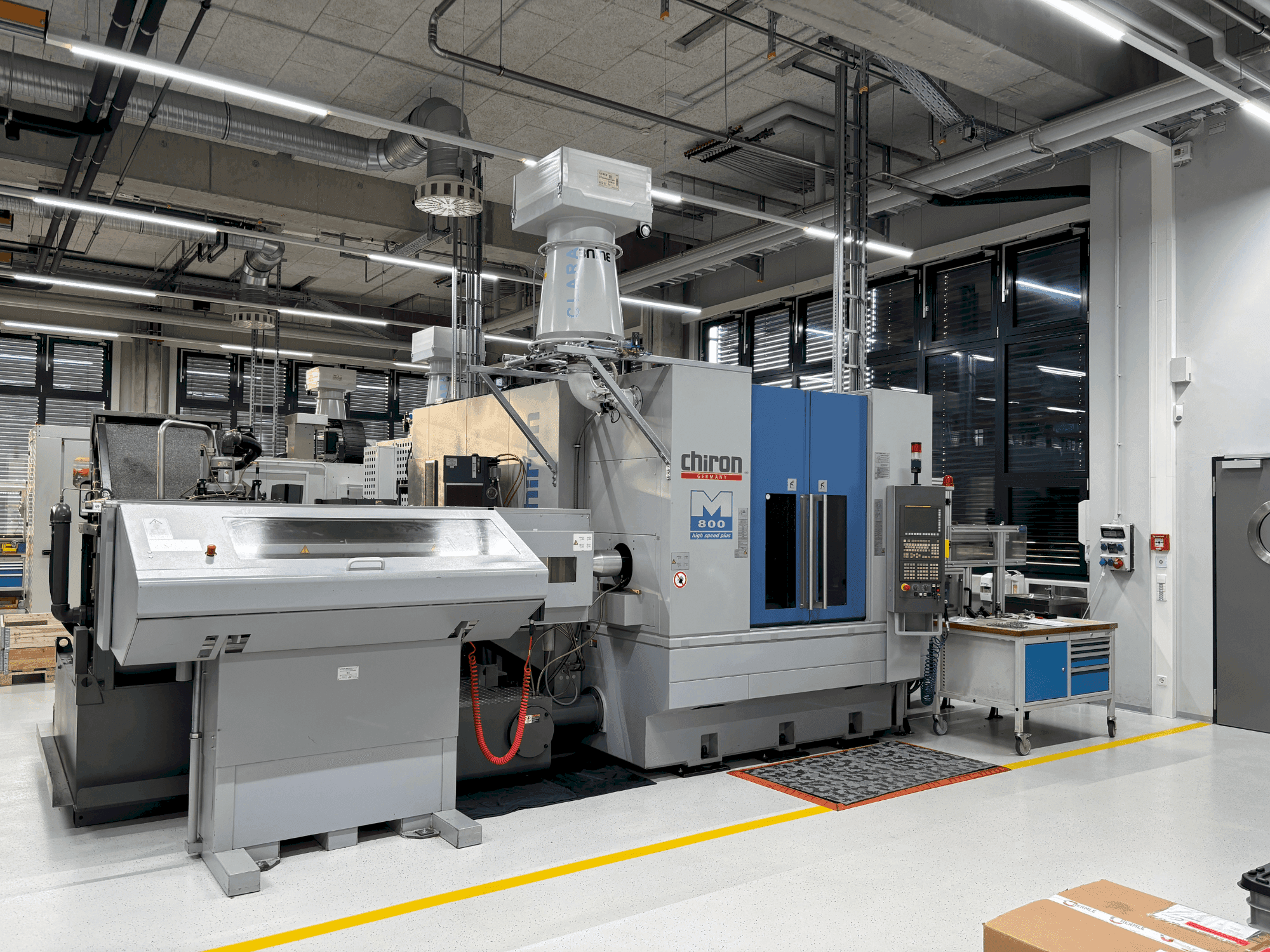

CHIRON - Mill 800DE-MIL-CHI-2007-00004

Equipamiento adicional

• Aprox. 20 portaherramientas incluidos
• Cargador de barras corto
• Cinta transportadora de virutas de papel Knoll HL450/900

Beneficios de la máquina

Ventajas técnicas de la máquina

• Cabezal giratorio
• Refrigeración interna
• Hsk-a-63
• El diámetro máximo sería 65 mm / pinzas disponibles hasta 50 mm

Más información

Máquina aún bajo tensión // Accionamiento del husillo principal con motor de CA/ Potencia: 7,5 kW (100 % ED), 22,5 kW (10 % ED)/ Rango de velocidad: 20 - 9.000 min-¹/ Par: 140 Nm/ Cambiador de herramientas: 24 posiciones de herramienta (ampliable a 92 con almacén de fondo)/ Mango de herramienta: cono inclinado 40 DIN 69871/72/ ø de herramienta máx.: 75 mm (160 mm con posiciones adyacentes libres)/ Tiempo de cambio de herramienta: aprox. 1,5 s (tiempo de viruta a viruta: 5,0 s)/ Área de trabajo: Mesa de inicio con bandeja de virutas (área de sujeción: 1.400 × 550 mm²)/ Carga máxima de la mesa 1.200 kg/ Sistema de control/ Tipo de control: FANUC 18i MB5 (control de trayectoria de 5 ejes)/ Memoria de programa: 256 KB (ampliable a 512 KB)/ Funciones: Ciclos de taladrado y fresado, interpolación 3D, compensación del radio de la herramienta, programación de macros/ Interfaces: RS232C, tarjeta de memoria PCMCIA/ Paquete de alta velocidad (opcional)/ Velocidad de desplazamiento rápido: 60 m/min (X/Y/Z)/ Rango de velocidad: 20 - 12.000 min-¹/ Tiempo de viruta a viruta: aprox. 2,9 s/ Cabezal giratorio de 5 ejes (opcional)/ Motor husillo: Potencia: 25 kW (100 % ED), 40 kW (10 % ED)/ Rango de velocidad: 20 - 20.000 min-¹/ Portaherramientas: HSK-A 63/ Eje giratorio: Rango de movimiento: ±100°/ Precisión parcial: ±10"/ Par de accionamiento: 280 Nm/ Suministro de refrigerante y virutas/ Sistema de refrigerante estándar: Capacidad del depósito: 200 l/ Capacidad de la bomba: 80 l/min a 1,5 bar/ Opción de refrigerante HP (70 bar): Caudal: de 20 l/min (30 bar) a 11 l/min (70 bar)/ Cinta transportadora de virutas (opción): Cinta rascadora con contenedor (150 l)/ Tecnología de medición Sonda de medición Renishaw (OMP 40): Medición automática de la pieza y compensación de la máquina/ Bola de rubí Ø 4 mm/ Conexión a la red y entorno/ Alimentación eléctrica: 400/230 V ±10%, 50 Hz/ Aire comprimido: mín. 6 bar/ Temperatura ambiente: 10-40 °C/ Equipamiento opcional: Almacén de fondo: 92 posiciones de herramienta/ Mecanizado de barras: Husillo de torneado para barras de hasta Ø 65 mm/ Carro CN para avance de barras (60 m/min)/ Engrase automático/ Cargador automático para barras cortas (ILS-RBK-10012)/
