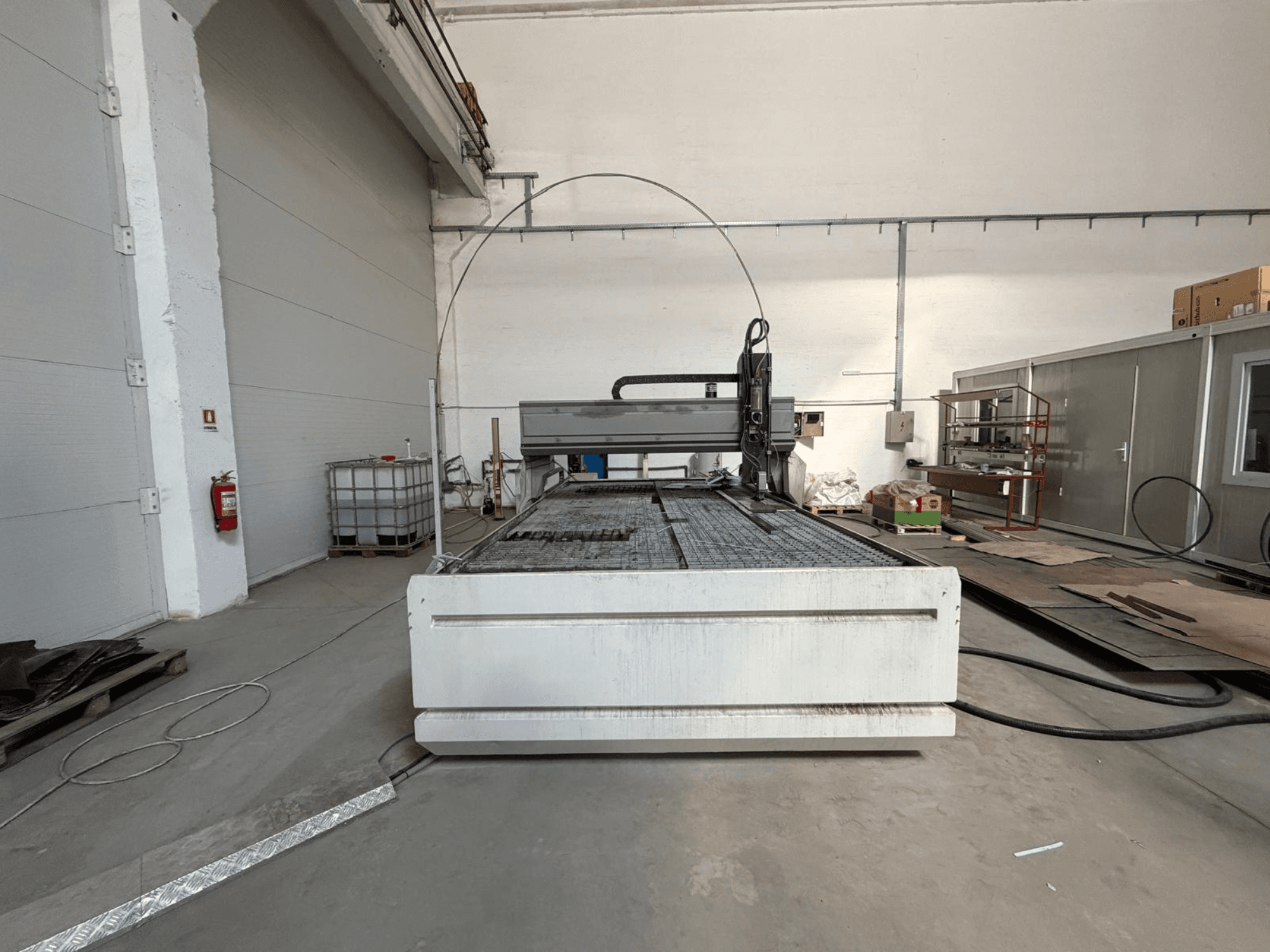

CMS - SMARTLINE 2040RO-CUT-CMS-2023-00001

• Tamaño máximo de la mesa de trabajo: aprox. 4.150 × 2.080 mm

• Sistema de corte

  • Tecnología: chorro de agua abrasivo

  • Cabezal de corte: cabezal de corte por chorro de agua de 3 ejes (CMS Tecnoucut)

  • Espesor máximo de corte: hasta 220 mm (dependiendo del material)

  • Corte CNC interpolado para formas complejas

  • Control automático de la altura en el eje Z

• Ejes y movimiento

  • Ejes controlados por CNC: X, Y, Z

  • Motores: sin escobillas

  • Guías: guías lineales de recirculación de bolas

  • Sistema de accionamiento: cremallera y piñón (X/Y), husillo de bolas (Z)

  • Precisión de posicionamiento: ±0,05 mm

  • Repetibilidad: ±0,03 mm

• Sistema de presión por chorro de agua

  • Presión máxima de trabajo: aprox. 4.150 bar (60.000 psi)

  • Potencia de la bomba: aprox. 22,5 kW

  • Nota: Se incluye la bomba intensificadora de alta presión 30 CP; véase «Equipamiento adicional»

• Control y software

  • Control CNC: OSAI Open

  • HMI: Interfaz CMS Active

  • CAD/CAM: compatible con EasyCut / EasyPump

  • Panel de control con pantalla táctil sobre soporte móvil

• Mesa de trabajo y carga

  • Soporte de material: Mesa de rejilla de acero

  • Carga máxima de la mesa: aprox. 500 kg/m²

• Electricidad y servicios

  • Alimentación eléctrica: 400 V / 50 Hz / trifásica

  • Potencia instalada: aprox. 35–40 kVA (dependiendo de la configuración)

  • Clase de protección: IP54 (armario de control)

• Seguridad y equipamiento

  • Protectores de seguridad y barreras fotoeléctricas

  • Sistema de lubricación automático (X, Y, Z)

  • Sistema de detección de colisiones para el cabezal de corte

  • Puntero láser para el ajuste del punto cero

  • Armario eléctrico y consola de control

Equipamiento adicional

• Bomba intensificadora de alta presión (30 CP)

• Sistema de alimentación de abrasivo (capacidad de 270 kg)

• Compresor de aire
