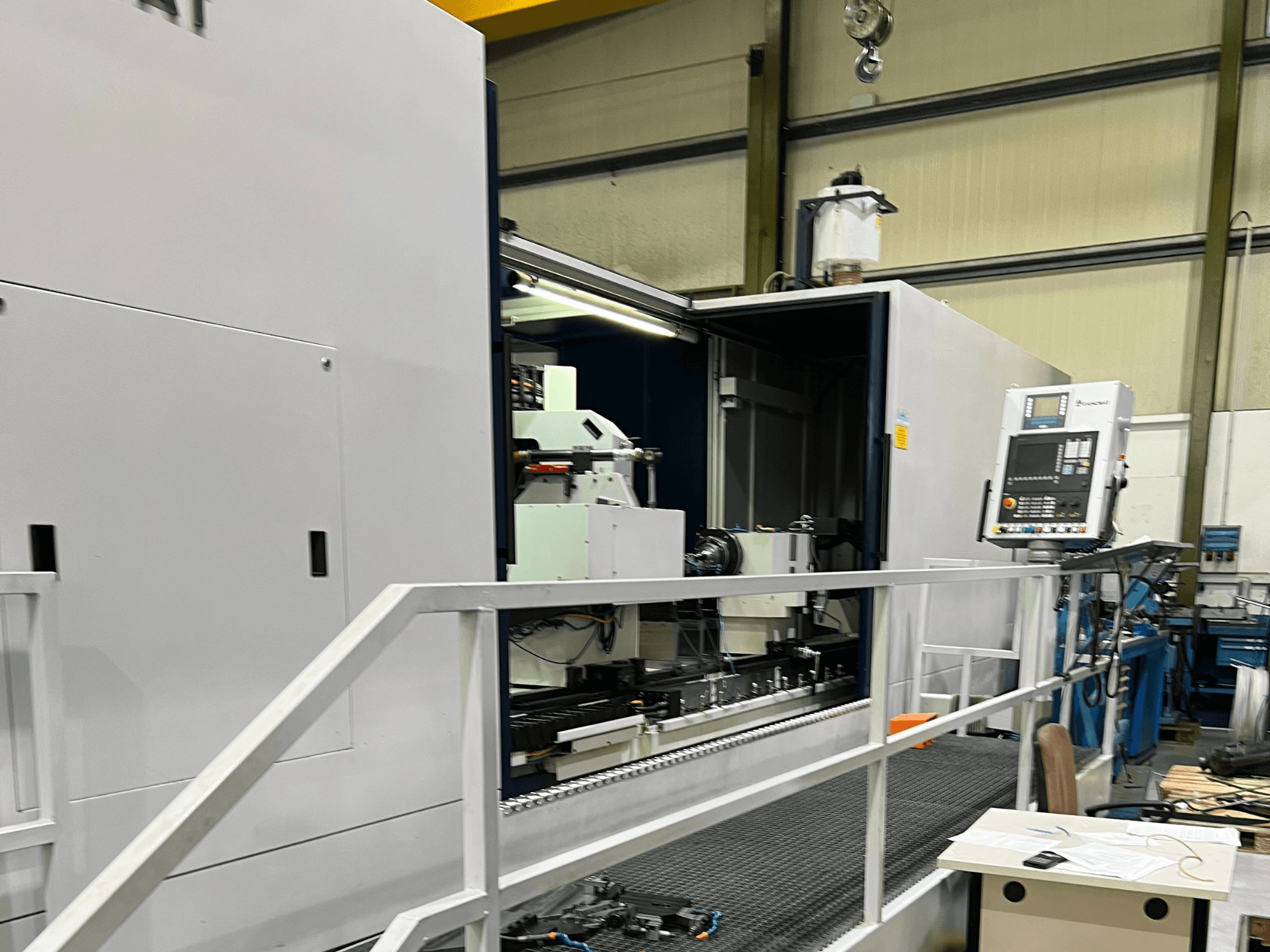

DANOBAT - HG 91-3000-B8MX-GRI-DAN-2007-00001

• Altura central sobre el suelo: 1.604 mm

• Altura central: 525 mm

• Longitud máxima de rectificado: 3.000 mm

• Diámetro máximo de rectificado: 850 mm

• Peso máximo de la pieza (entre centros) 5.000 kg

• Peso total de la máquina: 29.000 kg

Eje X (carro transversal)

• Recorrido efectivo: 650 mm

• Velocidad máxima programable: 6.000 mm/min

• Velocidad mínima programable: 0,01 mm/min

• Incremento mín. programable (en diámetro) 0,001 mm

• Par motor: 22 N-m

Eje Z (carro longitudinal)

• Velocidad máxima programable: 6.000 mm/min

• Velocidad mínima programable: 0,01 mm/min

• Incremento mín. programable 0,001 mm

• Par motor: 42 N-m

Cabezal de rueda B8

• Ángulo de giro: de -30° a +180

• Dimensiones de la rueda: Ø760 x 80(100) x Ø304,8 mm

• Velocidad de corte: 45 m/s

• Potencia: 22 kW

Cabezal de trabajo

• Rango de velocidad del cabezal: 10-120 rpm

• Cono central: Morse 6

• Par motor 42 N-m

Contrapunto hidráulico

• Corrección cónica máx.: ±0,20 mm

• Recorrido central máx.: 100 mm

• Cono central: ASA 4

Rectificadora

• Ubicación: Posicionado en cabezal y contrapunto
