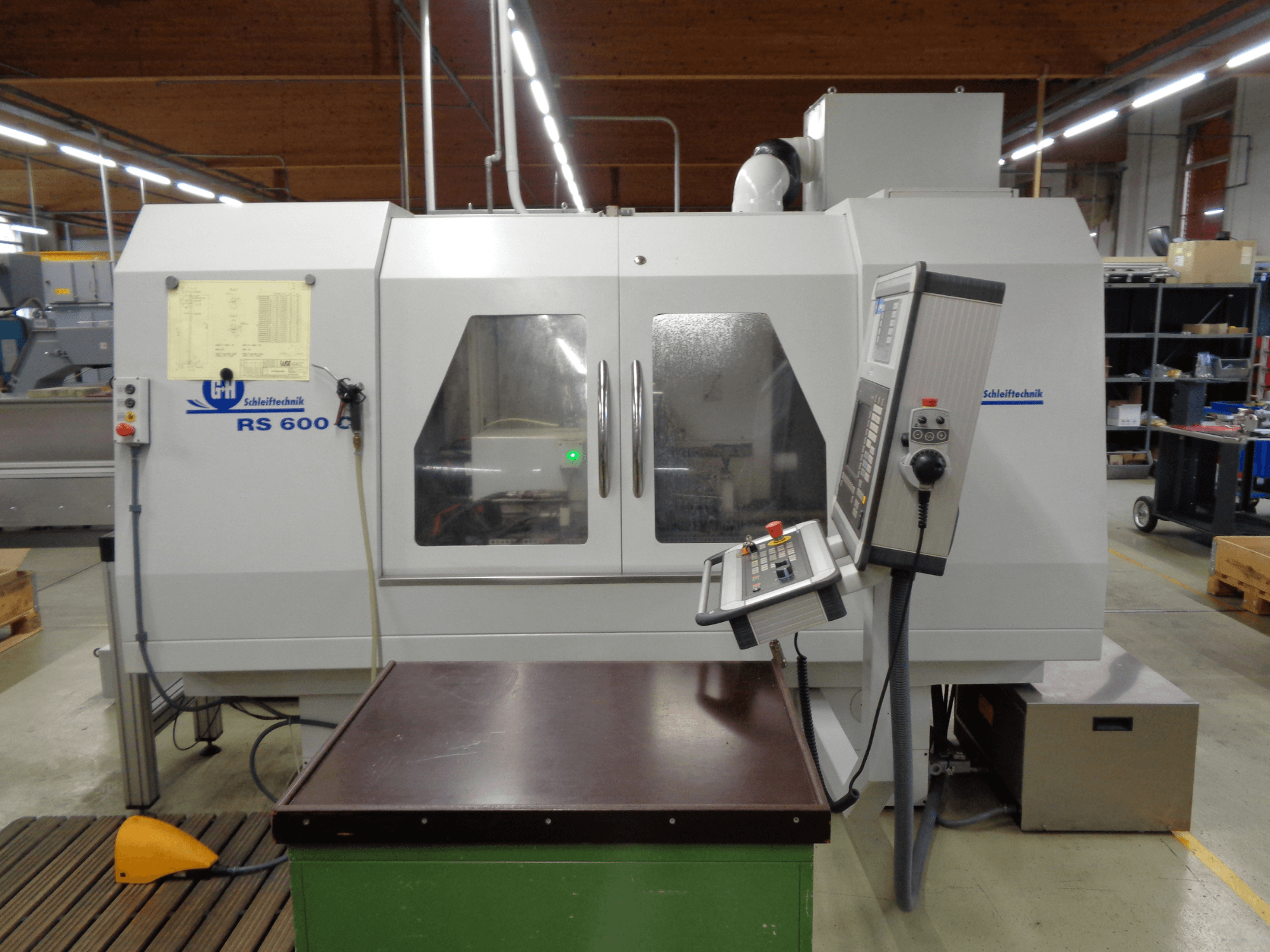

GEIBEL & HOTZ - RS 600 C DE-GRI-GEI-2015-00001

• Distancia entre ejes: 600 mm

• Altura central: 140 mm

• Diámetro máximo de giro: 275 mm

• Peso máximo de la pieza entre centros 100 kg

• Par máx. de la pieza de trabajo (volando) 40 Nm (incluidos los dispositivos de sujeción)

Husillo de la pieza de trabajo

• Conicidad: MK4 y KK5

Contrapunto

• Sistema Muelle de presión de husillo cilíndrico

• Accionamiento: Manual mediante palanca

• Carrera de la caña: aprox. 40 mm

• Conicidad: MK4

Husillo rectificador

• Disposición: Izquierda

• Potencia del motor: 5,5 kW

• Velocidad: 700-2100 rpm

• Rodamientos: Rodamientos de precisión

• Lubricación: Lubricación de por vida

Muela abrasiva

• Tamaño estándar: 400 × 50 × 127 mm

• Diámetro 127 mm

• Anchura: 20-50 mm

• Conicidad 5°

• Diámetro máximo: 55 mm (referencia del cono)

• Diámetro de la brida: 175 mm

• Rango de velocidades: 15-35 m/s (control de velocidad de corte constante)

Ejes

Eje X (= MOVIMIENTO DE ALIMENTACIÓN)

• Accionamiento: Electromecánico con husillo de bolas

• Velocidad de avance: 0,01-8000 mm/min

• Ajuste: Volante eléctrico o pulsador de dirección

• Sistema de medición: Escala de vidrio, resolución interna 0,0005 mm

Eje Z (= MOVIMIENTO DE LA MESA)

• Accionamiento: Electromecánico con husillo de bolas

• Velocidad de la mesa: 0,01-12000 mm/min

• Ajuste: Volante eléctrico o pulsador de dirección

• Sistema de medición: Codificador rotatorio, resolución 0,001 mm

Control / Eléctrico

• El panel de control se monta en el soporte de la máquina mediante un soporte giratorio.

• Sistema de control: Siemens 840D

• Sistema de accionamiento: Siemens SINAMICS

• Componentes de parada de emergencia, seguridad integrada

• Interruptor de protección del motor, fusibles: Siemens

• Conectores: Conectores WAGO Harting en la zona de trabajo

• Tensión de servicio: 400 V, 50 Hz, trifásica

• Tipo de red: Red TN, sin interruptor diferencial (RCD)

• Tensión de control: 230/24 V

• Potencia eléctrica instalada: aprox. 14 kW / 18 kVA

• Aire comprimido: Aire comprimido exento de aceite, aprox. 5 bar

• Armario de control: Unidad de aire acondicionado

• Equipamiento del armario eléctrico: Iluminación interior

• Toma de servicio: 230 V / 3 A

Neumática / Refrigerante

• Consumo de aire comprimido: aprox. 5 bar, sin aceite

• Capacidad del depósito de refrigerante: aprox. 300 L

• Capacidad de la bomba de refrigerante: 50 L/min a 3,5 bar

• Capacidad de la bomba de limpieza: 20 L/min a 1,5 bar

Datos de funcionamiento

• Horas de funcionamiento: 2.420 horas

Equipamiento adicional

• Unidad de extracción de aire

  • Capacidad: aprox. 1000 m³/h

  • Dimensiones: aprox. 460 × 840 × 580 mm

• Plato de tres mordazas

  • Diámetro: 160 mm

  • Funcionamiento: Manual

  • Peso: aprox. 10 kg
