DMG - Gildemeister CTV 160DE-TUR-DMG-2010-00001
¿Tiene más preguntas? ¡Contáctenos!
José María García
+34 601 158 008
j.garcia@gindumac.com
- GINDUMAC
- Productos
- Máquinas herramienta
- ➤ Used DMG Gildemeister CTV 160 For Sale | gindumac.com

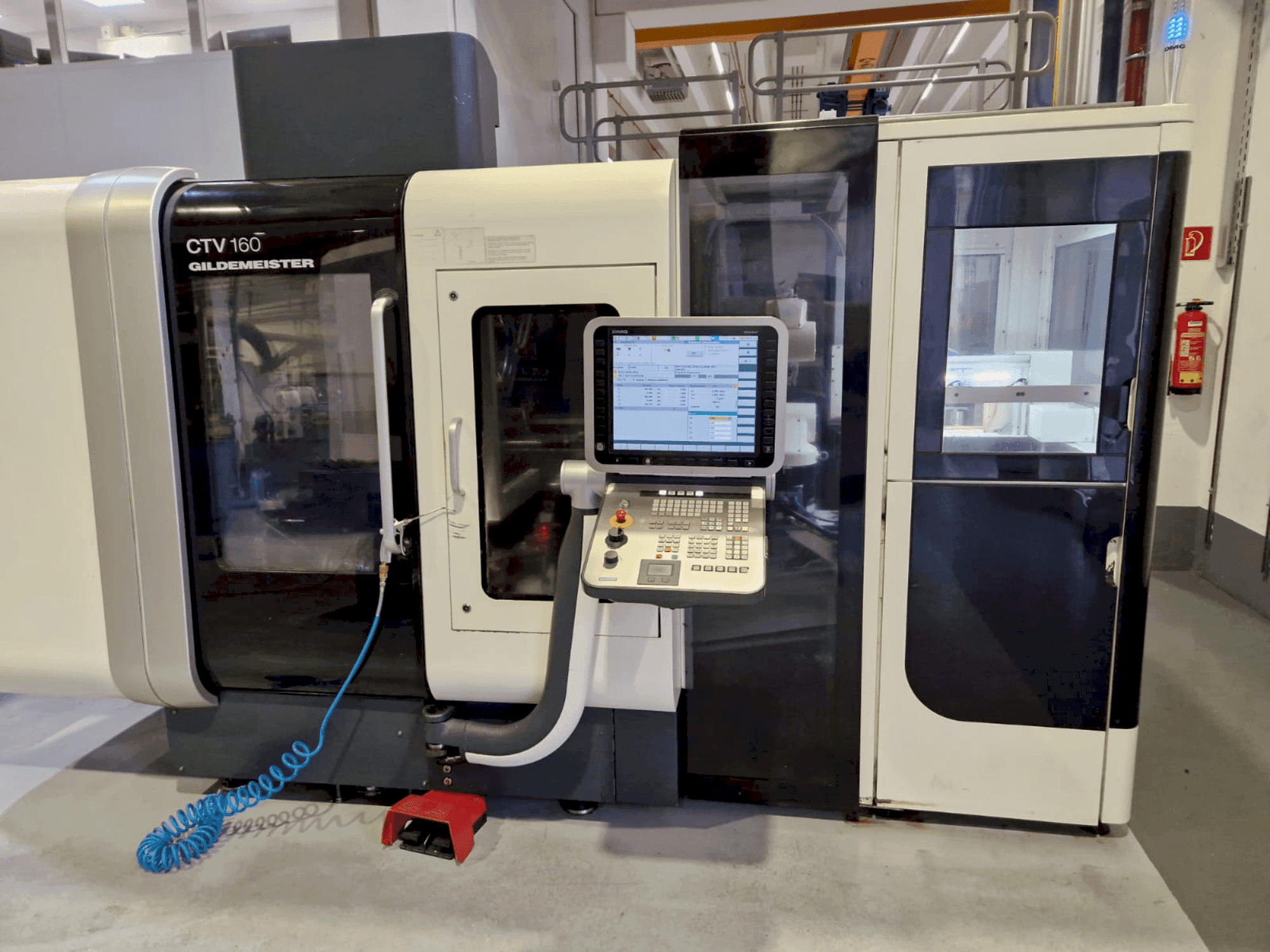

This 4-axis DMG Gildemeister CTV 160 vertical turning machine was manufactured in 2010. It features a Siemens Sinumerik 840D ERGOline control system, a 12-station tool turret, and a Schunk ROTA THW PLUS 165-43 power chuck. The machine includes a KUKA KR5 sixx R850 robot with a 3-finger centric gripper and a camera system for part recognition. Ideal for high-precision tasks, the DMG Gildemeister CTV 160 machine we have for sale. Contact us for more information.
Resumen
- marca: DMG
- año: 2010
- MODELO: Gildemeister CTV 160
- tipo de aplicación: Torneado
- Ubicación: Alemania
- tipo de máquina: Máquina de torneado vertical
- Marca de unidad de control: SIEMENS
Información técnica - DMG Gildemeister CTV 160
Unidad de Control
- Marca del control: SIEMENS
- Modelo del control: Sinumerik 840D ERGOline
Especificación Técnica
- Potencia del husillo: 16 kW
- Velocidad del husillo: 6000 RPM
Información adicional
Additional equipment
- Machine with one work area and additional parts storage incl. robot
- Tool turret with 12 stations, shank diameter Ø30mm, DIN 69880, all positions driven
- Full clamping cylinder SMW SIN-S-85-LPS-X
- 3-jaw wedge bar power chuck with quick jaw change system, ROTA THW PLUS 165-43 from Schunk
- ARTIS tool breakage monitoring system, type CTM
- Coolant system with belt filter system 40µm, delivery volume 20 / 40 l/min, at 8 / 20 bar respectively, coolant tank volume approx. 600 litres
- Chip conveyor hinged belt design with integrated cooling lubricant tank capacity approx. 120 litres, chip discharge height 1100mm
- Integrated oil mist extraction 400m³/h
- 15-fold pallet circulation system for max. workpiece dimensions of Ø115x60mm, incl. KUKA KR5 sixx R850 robot with 3-finger centric gripper for max. 5.3kg and a gripper turning station
- Camera system for part recognition
Machine Benefits
Qualitative Machine Benefits
- Torque at 100% ed: 135 nm (main drive), 13 nm (tool carrier)
- Torque at 40% ed: 176 nm (main drive), 18 nm (tool carrier)
- Spindle head din 6353 size 140h5
- Max. Actuating force fv at 70 bar: 34 kn
Technical Machine Benefits
- Torque: 135 nm (100% ed), 176 nm (40% ed)
- Max. Workpiece diameter: Ø115 mm / max. Workpiece length: 60 mm
- High-performance main drive and tool carrier
- Quick jaw change system for the 3-jaw power chuck
- Integrated cooling and chip management systems
- Artis tool breakage monitoring system
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
