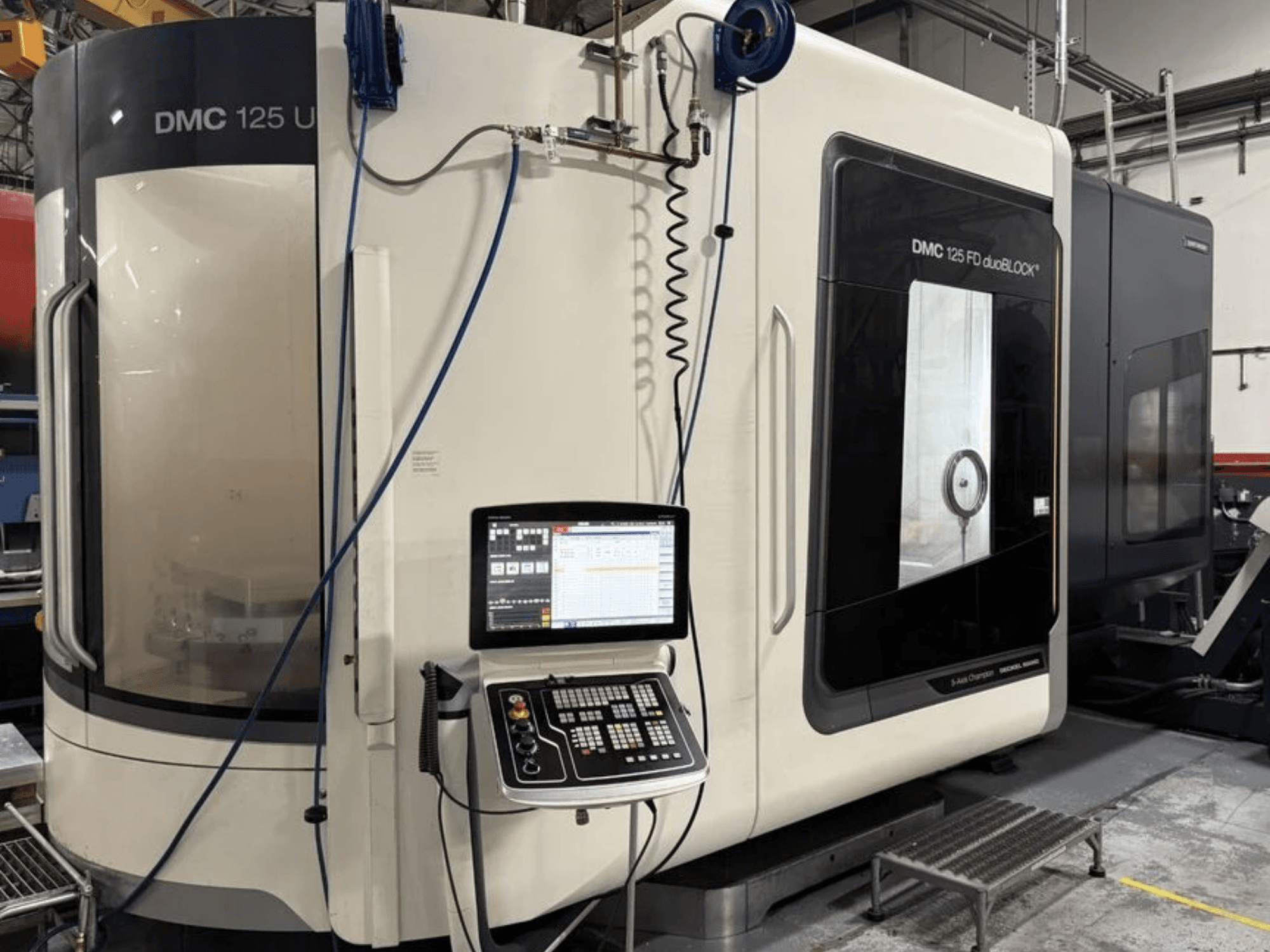

DMG MORI - DMC 125 U duoBLOCKDE-MIL-DMG-2022-00005

- Número de ejes: 5 ejes (X, Y, Z, cabezal de fresado universal del eje B, mesa giratoria NC del eje C)

- Ámbito de trabajo / Recorridos (X x Y x Z): 1.250 mm x 1.250 mm x 1.000 mm

- Husillo de accionamiento principal: speedMASTER 15 000 rpm (opción HSK-A 63 DIN 69893 instalada)

- Potencia del husillo: 46 kW (40 % de carga continua) / 30 kW (100 % de carga continua)

- Par del husillo: 200 Nm (40 % de duración de servicio) / 130 Nm (100 % de duración de servicio)

- Cabezal de fresado: cabezal de fresado universal con eje B controlado

- Sistema de control: CELOS con Heidenhain TNC 640 (pantalla táctil ERGOline de 21,5")

- Almacén de herramientas: almacén de 3 ruedas con 273 ranuras

- Almacenamiento de palés / Automatización: RPS 7 (sistema de almacenamiento de palés redondos 7) que incluye 5 palés (1.000 mm x 800 mm) + 2 palés de máquina (capacidad total del sistema: 7 palés)

- Ejecución de palés: ejecución «en blanco» (sin ranuras en T ni patrón de rejilla, con casquillos de centrado)

- Sistema de refrigeración: depósito de refrigerante de 980 l, suministro interno de refrigerante con control de frecuencia (IKZ) ajustable de 10 a 80 bar (capacidad teórica de 31 l/min)

- Filtración/extracción: unidad mecánica de extracción de neblina de aceite y emulsión (caudal de 1.600 m³/h)

- Sistemas de medición y sondas: Sonda táctil por infrarrojos Heidenhain TS 460, unidad de medición de herramientas en el área de mecanizado Blum Laser DIGILOG, paquete de software de calibración 3D quickSET

- Protección y ajuste de la máquina: MPC (Control de protección de la máquina), ATC (Ciclo de ajuste de aplicaciones)

- Identificación de herramientas: sistema de identificación de herramientas mediante código QR (lector Datalogic)

- Equipamiento auxiliar: Ventana giratoria de visión clara, transportador de virutas, pistola de lavado con refrigerante, aire comprimido a través del centro del husillo, volante electrónico

- Peso bruto total de la máquina: 49 965 kg

- Peso neto total de la máquina: 46 915 kg

- Dimensiones de transporte de la máquina base (L x An x Al): 650 cm x 350 cm x 375 cm

- Dimensiones del almacén circular RPS7 (L x An x Al): 600 cm x 450 cm x 310 cm

- Dimensiones del almacén de ruedas (L x An x Al): 500 cm x 240 cm x 350 cm
