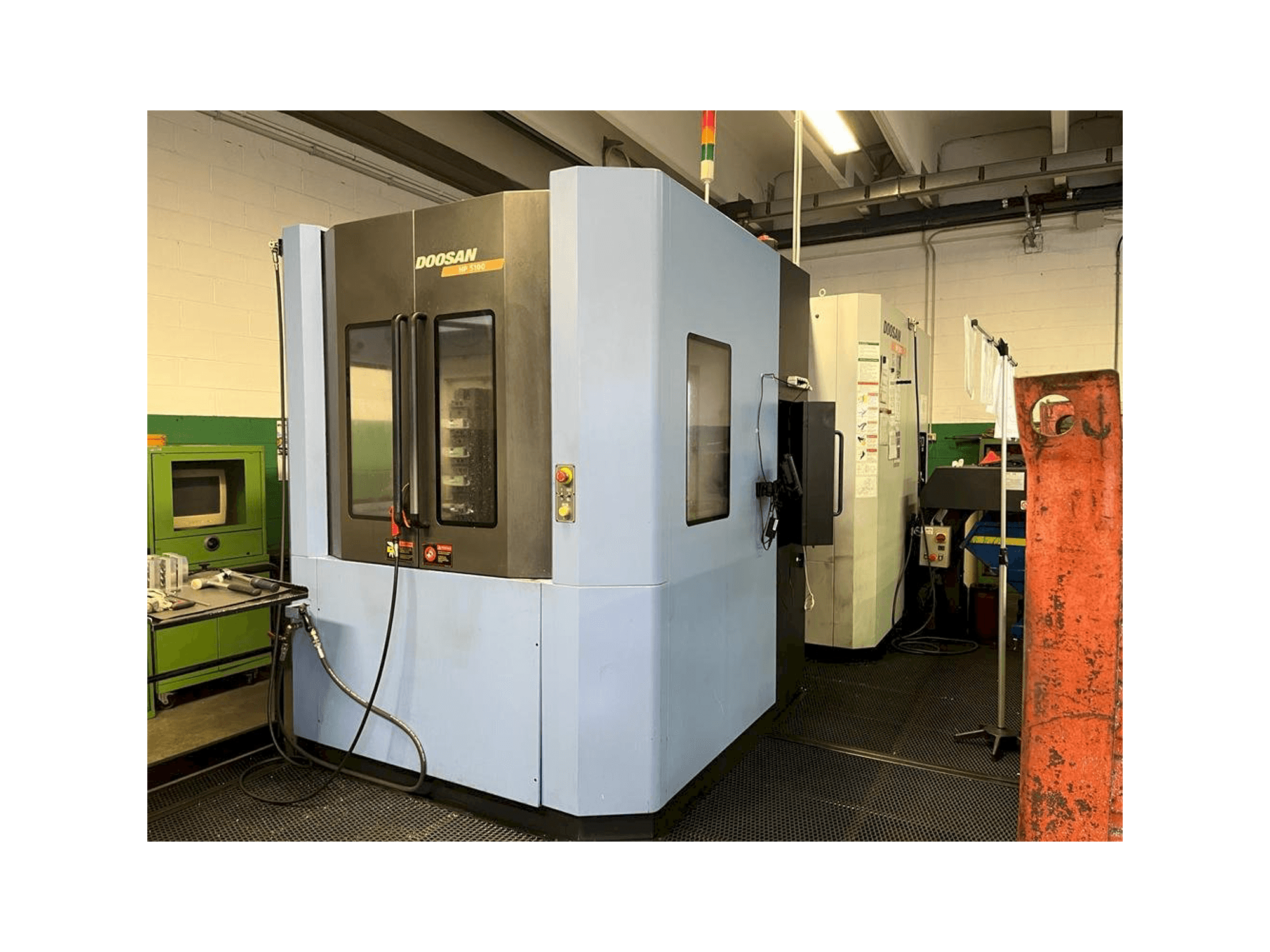

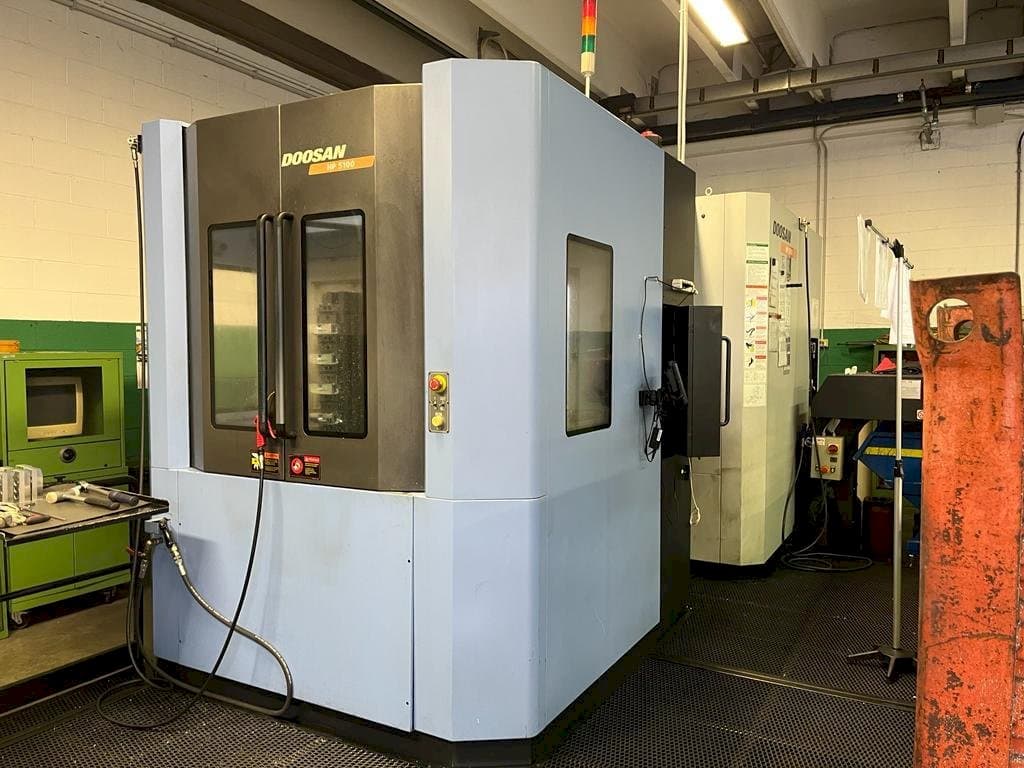

Vista lateral izquierda de la máquina Doosan HP5100

Gracias por su visita

Esta máquina se vendió recientemente. Mire otras opciones similares o contáctenos directamente.

Ver todas las máquinas similares

Ver máquinas similares

DOOSAN HP5100

Galería de fotos

DOOSAN - HP5100IT-MIL-DOO-2008-00001

Vendida

¿Tiene más preguntas? ¡Contáctenos!

José María García

+34 601 158 008

j.garcia@gindumac.com

Contacta por Whatsapp

GINDUMAC
Productos
Máquinas herramienta
Centro de mecanizado horizontal Doosan HP5100

Mostrar en idioma original

Este centro de máquina horizontal Doosan HP5100 fue construido en el año 2008. Está equipado con una unidad de control FANUC. La máquina tiene una velocidad de husillo de 1 - 30000 rpm.

Resumen

marca: DOOSAN
año: 2008
MODELO: HP5100
tipo de aplicación: Fresado
Ubicación: Italia
tipo de máquina: Centro de mecanizado horizontal
Marca de unidad de control: FANUC

Información técnica - DOOSAN HP5100

Unidad de Control

Marca: FANUC

Transmisión principal

Rango de velocidad de husillo: 1 - 30000 1/MIN

Recorrido

Eje X Recorrido: 800 mm
Eje X Avance rápido: 60 m/min
Eje Y Recorrido: 700 mm
Eje Y Avance rápido: 60 m/min
Eje Z Avance rápido: 60 m/min

Información adicional

Beneficios de la máquina

Ventajas técnicas de la máquina

El sistema de movimiento de ejes consta de una serie de motores, husillos de bolas, guías lineales, etc. Las guías de los ejes están equipadas con guías lm de rodillos para una alta velocidad y una gran productividad
Eje l: 750 mm
Avance del trabajo: 1/30000 mm/min
Diámetro y paso del husillo de bolas: ø40 x p20
Precisión de posicionamiento: ±0. 005 / carrera completa
Repetibilidad: ±0. 002 mm
Sistema de medición: ejes x, y, z; encoder incremental - eje b: encoder absoluto mm/min
Distancia punta husillo - centro palet: 150 - 900 mm
Distancia entre el eje del husillo y la superficie de la paleta: 50 - 750 mm
Eje x: a30/3000i, eje y: a30b/3000i, eje z: a30/3000i, eje b (1ª indexación): a12/3000is, eje b (rotación 0. 0019): a12/3000is, eje x: 7 kw, eje y: 7 kw, eje z: 7 kw, eje b (1ª indexación): 2. 7 kw, eje b (rotación 0. 001°): 2. 7 kw

Más información

Puedes cambiar el tipo de motor

*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
