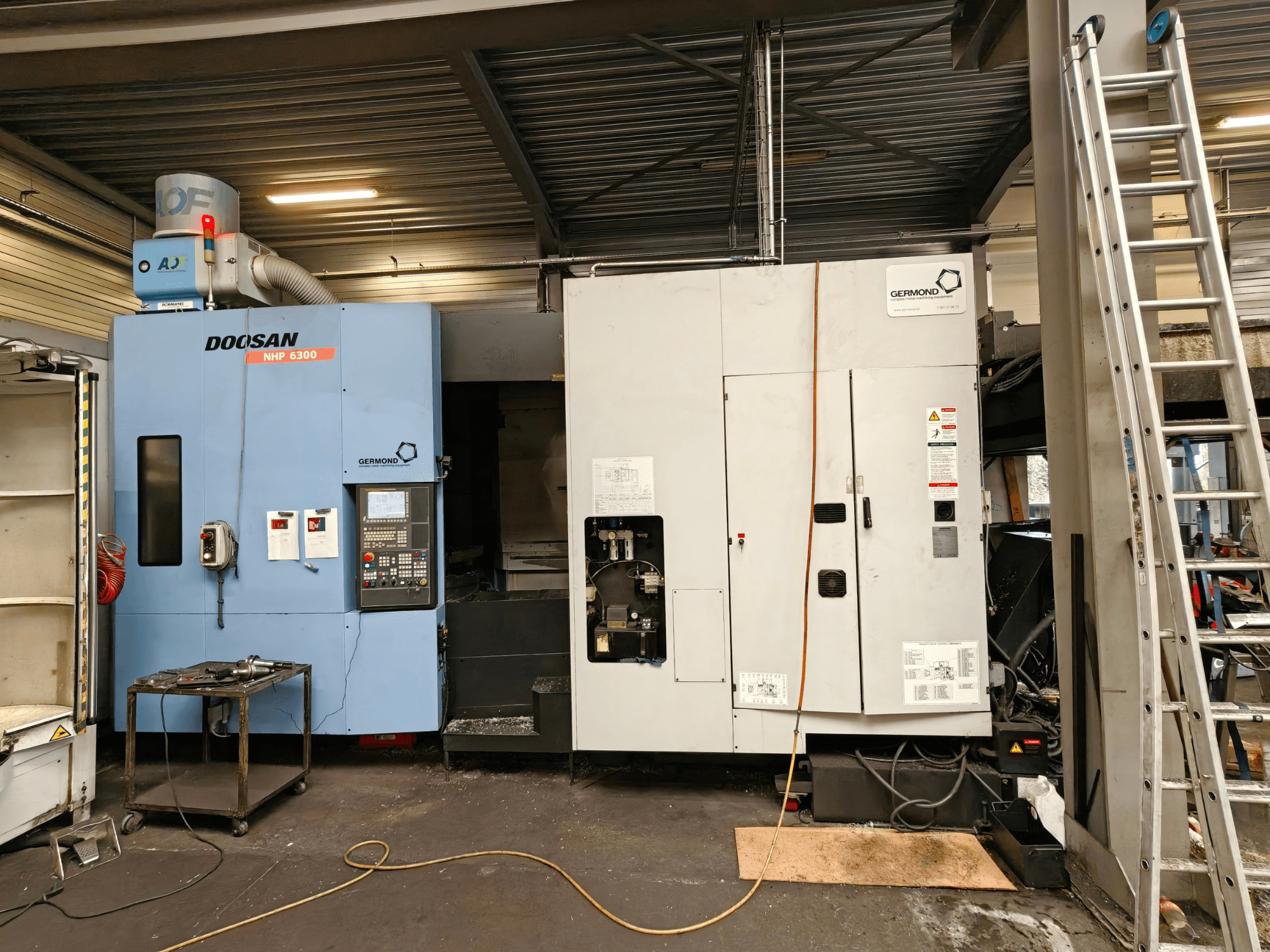

DOOSAN - NHP6300BE-MIL-DOO-2014-00001

• Distancia desde la parte superior del palé hasta el centro del husillo: 100–1 100 mm

• Distancia desde el centro del palé hasta la punta del husillo: 75–975 mm

• Palé

  • Tipo: indexable (rotativo)

  • Ángulo de indexación: 1°

  • Dimensiones: 630 × 630 mm

  • Carga máxima: 1.500 kg

  • Patrón de montaje: 24 × M16 × P2,0 {5–18H8}

  • Dimensiones máximas de la pieza (Ø × H): Ø1.050 × 1.350 mm

• Husillo

  • Velocidad: 10 000 rpm (opciones: 6 000 / 15 000 rpm)

  • Cono: ISO 50 (cono 7/24)

  • Par máximo: 489 Nm (opciones: 599,8 / 350 Nm)

• Velocidades de avance

  • Desplazamiento rápido (X/Y/Z): 60 / 60 / 60 m/min

  • Avance máximo de corte: 30 000 mm/min

• Cambiador automático de palés (APC)

  • Número de palés: 2

  • Tipo: lanzadera rotativa

  • Tiempo de cambio: 12 s

  • Accionamiento: servomotor

• Cambiador automático de herramientas (ATC)

  • Interfaz de herramientas: BT / CT / DIN (HSK opcional)

  • Tipo de almacén: de cadena

  • Capacidad estándar: 40 herramientas (opciones: 60 / 90 / 120 / 150)

  • Capacidad del almacén matricial: 196 / 256 / 316 / 376 herramientas

  • Diámetro máximo de la herramienta: Ø130 mm (Ø125 mm según nota)

  • Diámetro máximo de la herramienta con los compartimentos adyacentes vacíos: Ø320 mm

  • Longitud máxima de la herramienta: 630 mm (HSK: 700 mm)

  • Tiempo de cambio de herramienta a herramienta: 2,0 / 3,5 s

  • Tiempo de cambio de pieza a pieza: 5,0 / 6,5 s

• Potencia del motor y servicios

  • Motor del husillo: 25 / 30 kW (opciones: 22 / 30, 50 / 55 kW)

  • Suministro de aire comprimido: 0,54 MPa

• Capacidades de los depósitos

  • Líquido refrigerante: 925 l

  • Lubricación: 7,2 l

Equipamiento adicional

• Sistema de automatización Fastems
