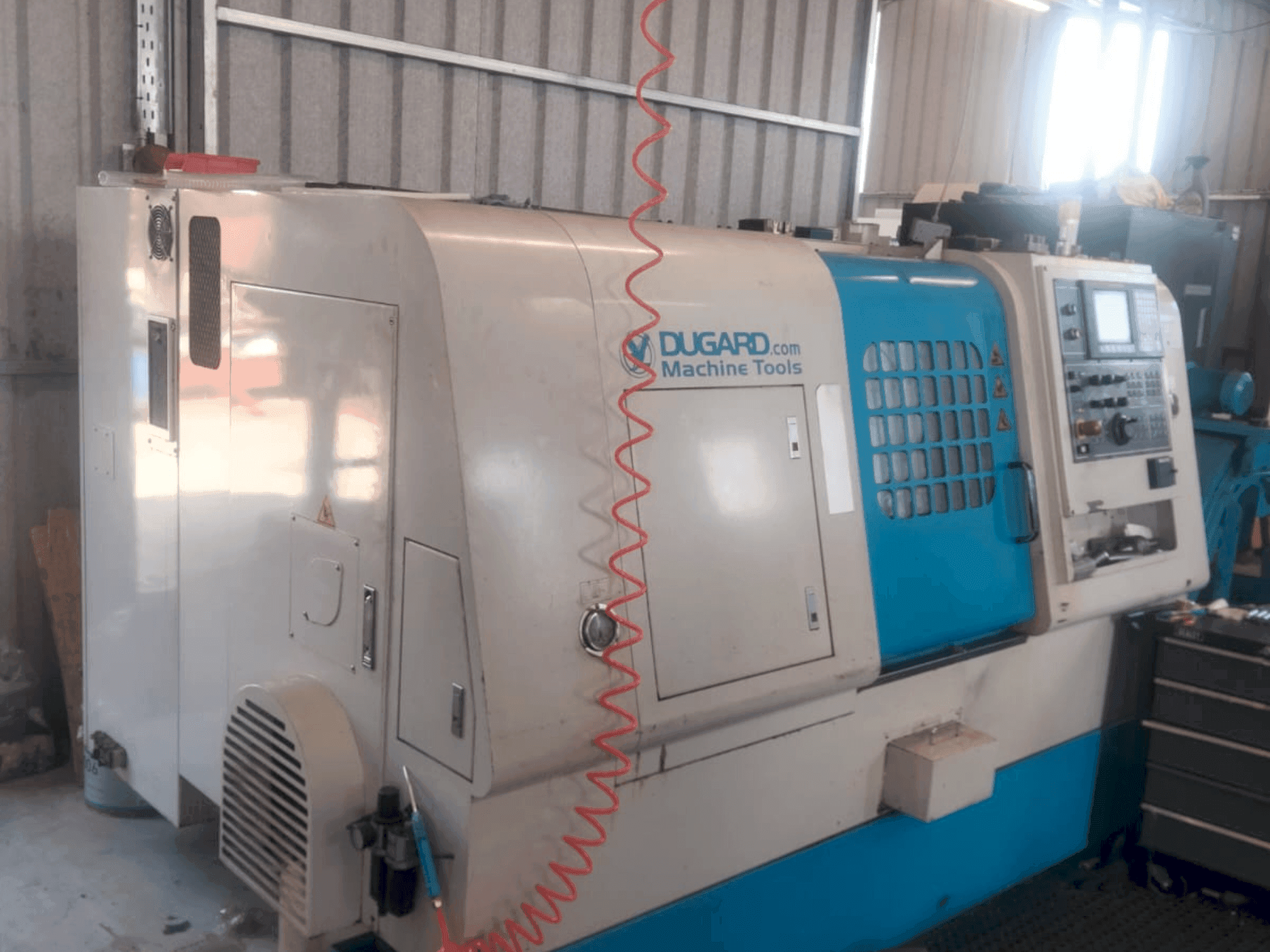

Dugard - Eagle 200IE-TUR-DUG-2006-00001

Equipamiento adicional

• Ángulos de asiento e inclinación de la cama: 45°
• Grado del cono del orificio interior del eje principal de 8": 1/20
• Tipo de torreta de herramientas: Tipo prensa hidráulica
• Diámetro del agujero de la herramienta de perforación / ubicación: φ 32 mm / 5
• Secciones de la herramienta de torneado / Ubicación: □ 20 mm × 20 mm / 5
• Diámetro del eje del contrapunto: φ 75 mm // Carrera del contrapunto: 425 mm
• Tipo de fresa: Fresa fija // Conicidad de la fresa: MT No. 4 // Carrera de la fresa: 100 mm
• Motor del Dispositivo de Refrigeración: 180 W (1/4 HP) // Motor del Transportador de Corte: 180 W (1/4 HP)
• 6 x Portaherramientas
• Transportador de virutas

Beneficios de la máquina

Ventajas cualitativas de la máquina

• Se utiliza sólo en material ligero

Ventajas técnicas de la máquina

• Máx. Diámetro de la pieza: 470 mm
• Max. Longitud de la pieza: 508 mm
• Servomotor del eje z: 1. 4 kw (1. 8 hp) //velocidad de alimentación rápida del eje z: 30 m/min (1181"/min)
• Servomotor del eje x: 1. 4 kw (1. 8 cv)
• Velocidad de alimentación rápida del eje x 30 m/min (1181"/min)
• Diámetro del orificio del eje principal / diámetro de la barra de tracción: φ 62 mm / φ 52 mm
• Nariz del husillo: asa a2-6
• Motor hidráulico: 750 w (1 cv)
• Altura desde el pie de la cama al centro del husillo: 900 mm // altura de la bancada al centro del husillo: 290 mm
• Torno cnc de 2 ejes con contrapunto

Más información

Máquina aún en marcha
