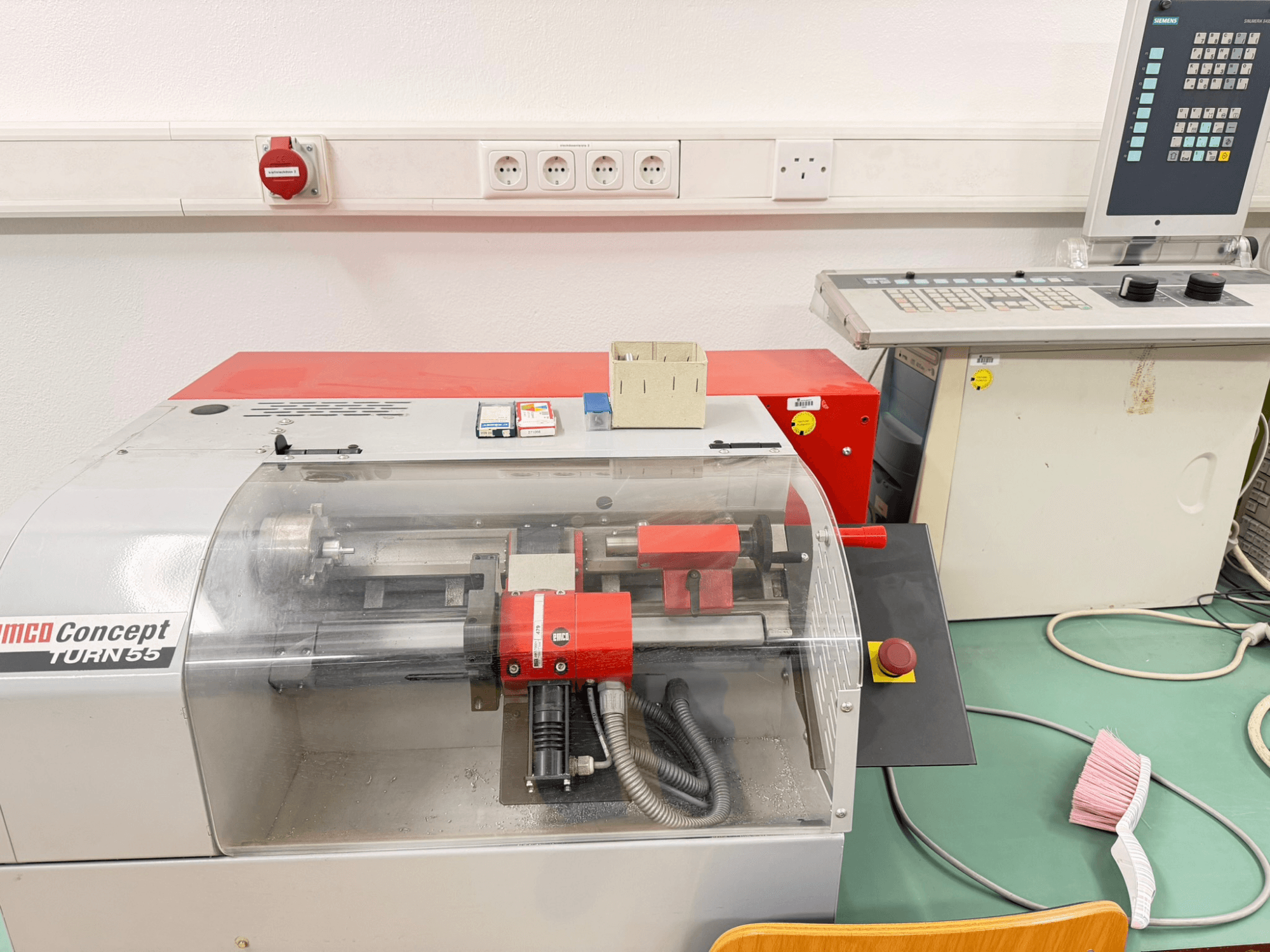

EMCO - Concept Turn 55DE-TUR-EMC-2006-00003

Zona de trabajo

• Cama abatible 130 mm

• Oscilación sobre carro transversal 60 mm

• Diámetro máximo de giro: 52 mm

• Longitud máxima de la pieza: 215 mm

Husillo/Sujeción

• Conexión del husillo: estándar de fábrica

• Diámetro del husillo: 16 mm

• Diámetro del mandril: 74 mm

• Agujero pasante en el mandril: 15 mm

• Diámetro del plato automático: 76 mm

• Pasos de velocidad mecánicos: 2

• Par máximo: 14 Nm

Utillaje

• Posiciones de la torreta de herramientas: 8

• Portaherramientas (interno/externo): 4/4

• Tamaño del mango de la herramienta: 12 x 12 mm

• Diámetro de la barra de mandrinar: 10 mm

Avance/Accionamientos/Precisión

• Accionamientos de avance: Motores paso a paso trifásicos; resolución 0,0005 mm

• Avance rápido X/Z: 2 m/min

• Avance de trabajo X/Z: 0-2 m/min

• Fuerza de avance X/Z: 1000 N

• Dispersión de posición X: 0,008 mm

• Dispersión de posición Z: 0,008 mm

Contrapunto

• Carrera de la caña 35 mm

• Diámetro de la caña: 22 mm

• Conicidad: MK1

• Carrera de la caña del contrapunto automático 15 mm

Lubricación

• Guías: aceite

• Otros puntos de lubricación: grasa

Neumática

• Presión de alimentación: 6 bar

• Conexión: 10 mm

Eléctrico

• Alimentación eléctrica 115/230 V

• Tolerancia de tensión: +5/-10 %

• Frecuencia: 50/60 Hz

• Fusible máximo: 12 A

Dimensiones/Peso/Ruido

• Altura del eje sobre el suelo: 320 mm

• Espacio ocupado: 840 x 695 mm

• Nivel de presión sonora: 65 dB(A)

Ligera corrosión en los componentes de la máquina (habitual en máquinas comparables)

Torreta portaherramientas de 4+4 estaciones

Contrapunto MK1 incluyendo caña y punto central

Portabrocas de 3 garras instalado, no se incluyen juegos de garras adicionales

Pinzas disponibles, pero sin portabrocas de pinzas

Sin portabrocas (MK1) y sin brocas incluidas

Herramientas disponibles como se muestra en las imágenes

Llave Allen de 5,5 mm incluida

Control de torneado/fresado Siemens Sinumerik 810/840D (PC y CD)

Clave de licencia incluida, probablemente transferible

Manual de instrucciones y documentación de la máquina incluidos

Soportes de datos incluidos
