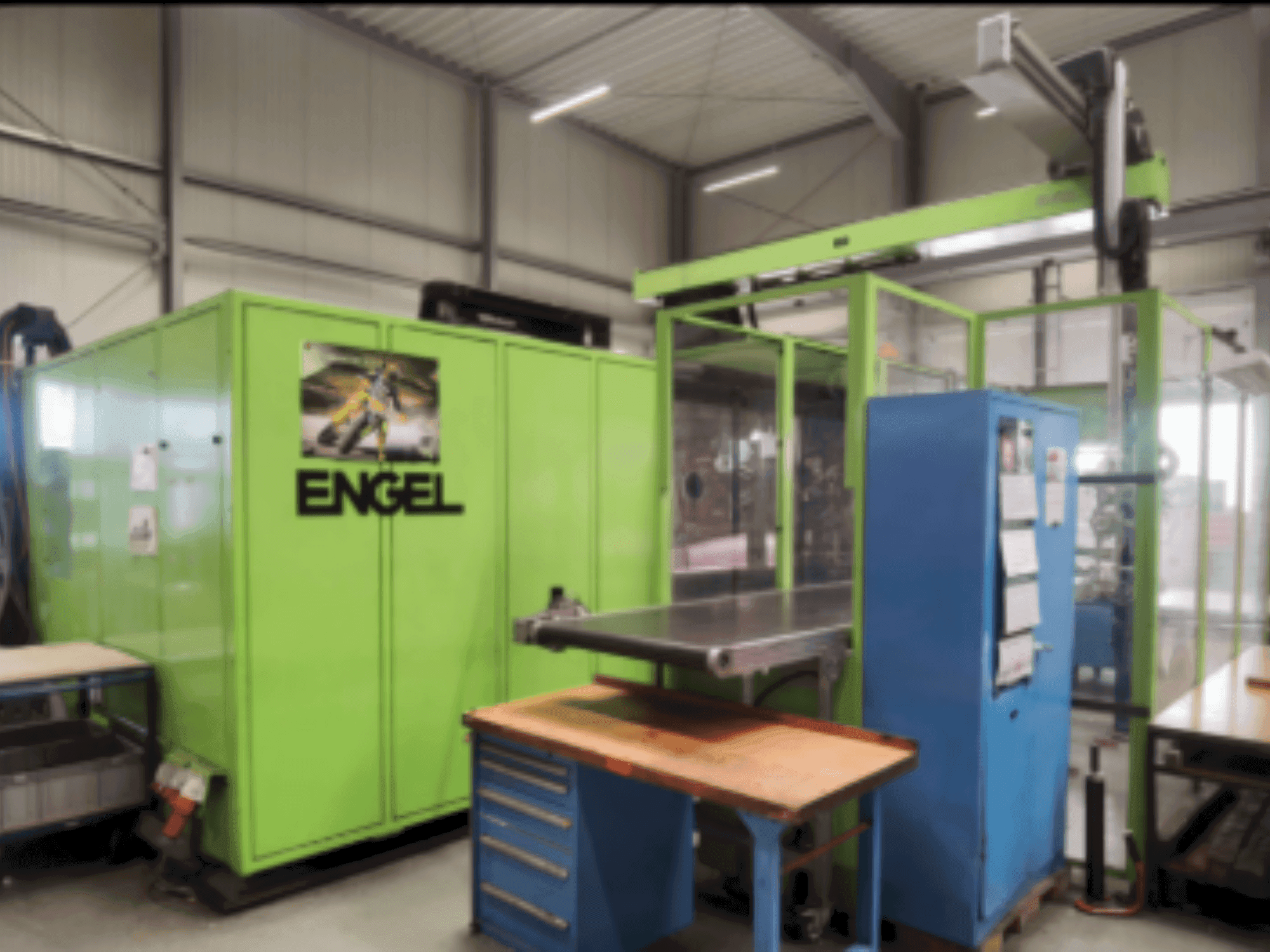

Engel - Duo 11050/1100 WPDE-INJ-ENG-2004-00005

Unidad de sujeción

• Fuerza de sujeción: 11.000 kN

• Fuerza de apertura (con almohadillas de presión) 760 kN

• Fuerza de apertura: 615 kN

• Carrera de apertura: 2.350 mm

• Altura de instalación del molde, mín.: 700 mm

• Altura máxima de instalación del molde: 1.280 mm

• Distancia máxima entre platinas 3.050 mm

• Tamaño de la platina de montaje (horizontal × vertical): 2.340 × 2.040 mm

• Distancia entre barras de unión (horizontal × vertical): 1.575 × 1.320 mm

• Diámetro de la barra de unión: 230 mm

• Peso máximo del molde: 30.000 kg

• Carrera del expulsor 300 mm

• Fuerza del eyector: 230 kN

• Ciclo en seco (Euromap 6) - tiempo: 5,2 s

• Ciclo de secado (Euromap 6) - carrera: 1.100 mm

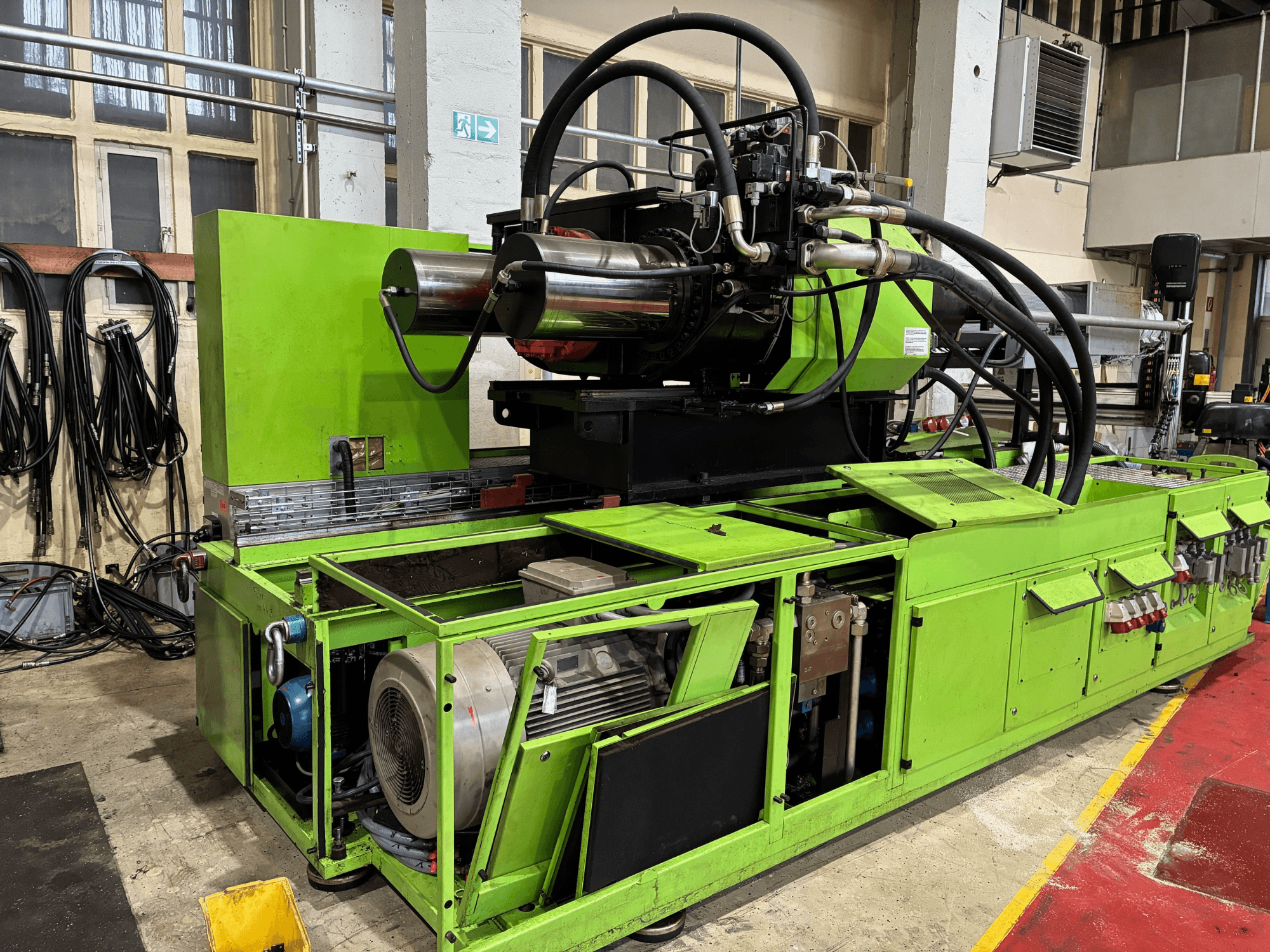

Unidad de inyección 1

• Diámetro del husillo: 135 mm

• Carrera de dosificación 570 mm

• Volumen máximo de inyección: 8.159 cm³

• Velocidad máxima del husillo: 120 rpm

• Relación L/D del tornillo (3 zonas): 20

• Velocidad de plastificación (3 zonas): 166 g/s

• Relación L/D del tornillo (barrera): 22

• Índice de plastificación (barrera) 256 g/s

• Velocidad de inyección 1.255 cm³/s

• Velocidad de inyección a presión de inyección aumentada: 915 cm³/s

• Presión específica de inyección: 1.170 bar

• Presión específica de inyección (aumentada): 1.600 bar

• Carrera de la boquilla: 950 mm

• Fuerza de contacto de la boquilla: 150 kN

• Potencia calorífica (estándar): 93 kW

• Número de zonas de calentamiento incl. tobera: 6

• Potencia de accionamiento de la bomba: 130 kW

• Volumen de llenado de aceite: 1.600 l

Peso

• Peso neto (unidad de cierre / unidad de inyección) 62 t / 18 t
