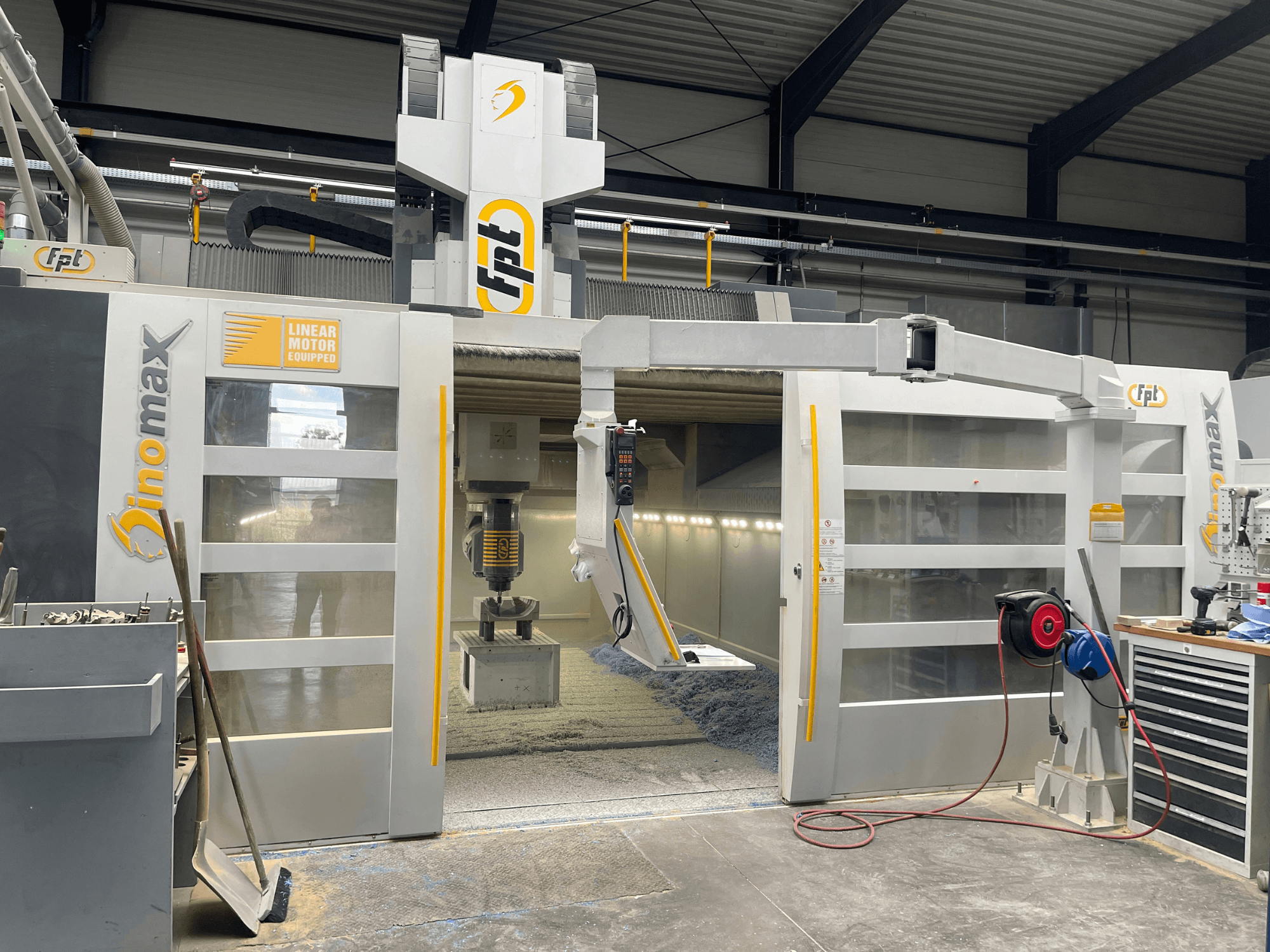

FPT - DINOMAX DE-MIL-FPT-2022-00001

- Versión del software NC: 340590 11 SP5 Hotfix 1

- Tiempo de funcionamiento del control: 16 539 horas

- Tiempo de funcionamiento de la máquina: 14 089 horas

- Tiempo de ejecución de programas: 6.549 horas

- Horas de funcionamiento del motor del husillo 1: 0 horas

- Horas de funcionamiento del motor del husillo 2: 3.627 horas

- Horas de funcionamiento del accesorio 1 del cabezal: 5.768 horas

- Horas de funcionamiento del accesorio 2 del cabezal: 4.343 horas

- Recorrido longitudinal (eje X): 4.000 mm

- Recorrido transversal (eje Y): 2.700 mm

- Recorrido vertical (eje Z): 1 300 mm

- Avance rápido máximo en el eje X: 50 m/min

- Avance rápido máximo en el eje Y: 50 m/min

- Avance rápido máximo en el eje Z: 35 m/min

- Avance máximo de trabajo en el eje X: 40 m/min

- Avance de trabajo máximo en el eje Y: 40 m/min

- Avance de trabajo máximo en el eje Z: 25 m/min

- Dimensiones de la mesa: 2500 x 4000 mm

- Altura de la mesa: 300 mm

- Capacidad de carga de la mesa: 15 t/m²

- Ancho y distancia entre ranuras en T: 22 mm (DIN 650 H12), paso de 250 mm

- Potencia máxima instalada: 177 kVA

- Corriente máxima necesaria: 235 A

- Caudal neumático necesario: 400 Nl/min

- Presión neumática de funcionamiento: 6 bar

- Tensión de funcionamiento: 400 V, 50 Hz

- Peso de la máquina: 66 650 kg

- Rango de giro del 4.º eje C de par integrado: +/-270°

- Velocidad máxima del eje C integrado: 30 rpm

- Rango del eje A del cabezal de fresado universal TUDX de 50°: +/-180°

- Electromandril HSK-A100 (10.000 rpm): 45 kW / 55 kW (S1/S6), 246 Nm / 301 Nm (S1/S6)

- Husillo de alta frecuencia HSK-A63 EMPT2230-H63 (22 000 rpm): 30 kW / 37 kW (S1/S6), 90 Nm / 110 Nm (S1/S6)

- Capacidad del cambiador de herramientas: cargador en cadena para 128 herramientas (HSK-A100 x 40, HSK-A63 x 88)

- Longitud máxima de la herramienta: 700 mm (HSK-A100), 400 mm (HSK-A63)

- Peso máximo de la herramienta: 25 kg (HSK-A100), 10 kg (HSK-A63)

- Capacidad del depósito de refrigerante: 1 500 litros

- Sistema de refrigeración interno/externo de alta presión (IKZ/ÄKZ): 70 bar / 30 l/min

- Características adicionales: ejes X e Y accionados por motor lineal, sonda inalámbrica Renishaw RMP60M, sistema de medición de herramientas por láser, integración del sistema MARES 4.0+, cubierta con fuelle, protección interior de acero inoxidable, transportadores de virutas
