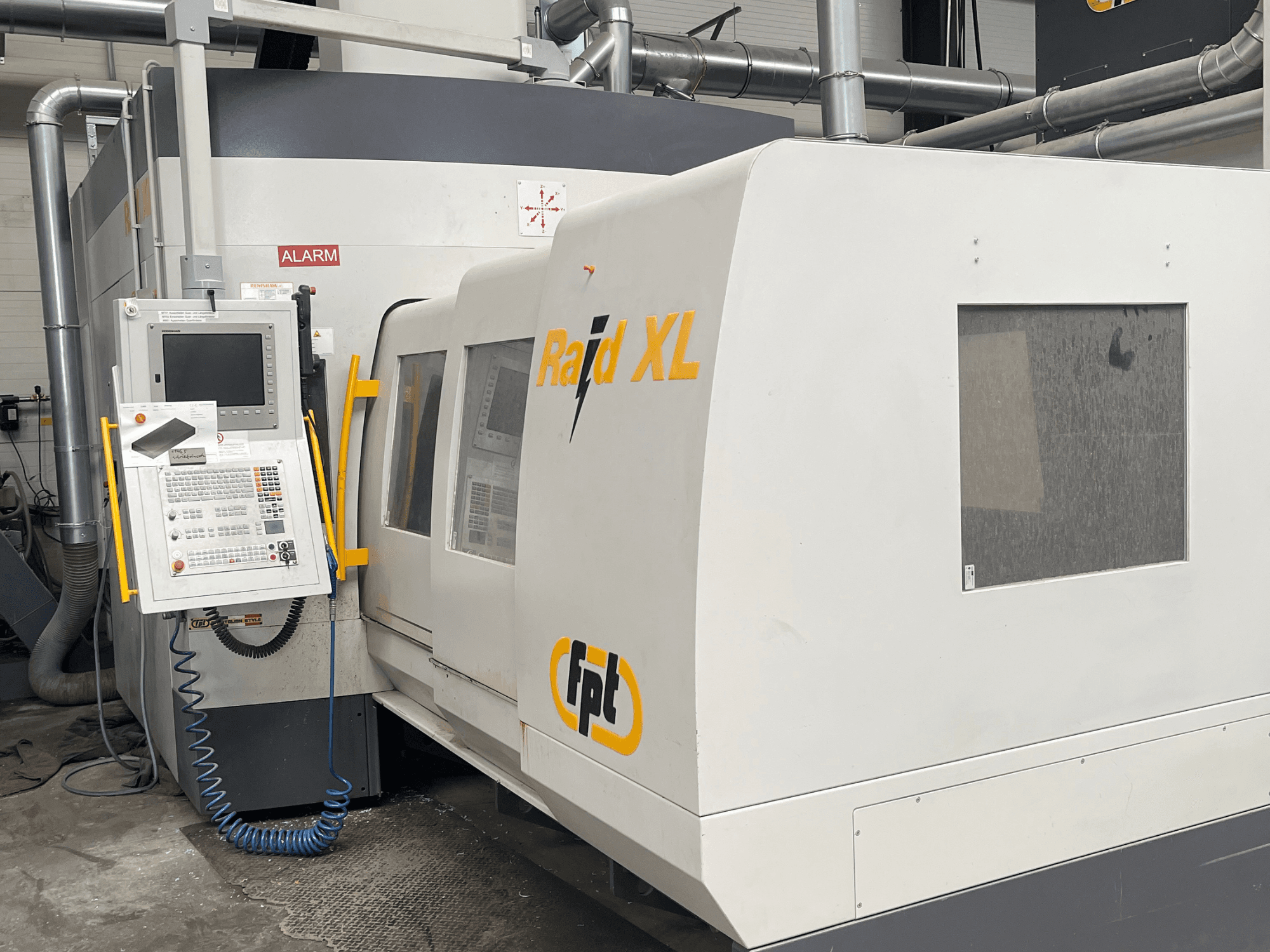

FPT - Raid XLDE-MIL-FPT-2021-00002

- Dimensiones de la mesa: 1100 x 2000 mm

- Capacidad de carga de la mesa: 3300 kg (carga central y uniformemente distribuida)

- Ranuras en T: 11 ranuras en T, 18 mm de ancho (H11), 100 mm de paso

- Tipo de husillo: husillo vertical de alta frecuencia (TVS18)

- Rango de velocidad del husillo: hasta 18 000 rpm

- Potencia del husillo (S1/S6): 18 kW / 22 kW

- Par del husillo (S1/S6): 80 Nm / 100 Nm

- Conicidad de la herramienta: HSK-A63 DIN 69893

- Cambiador de herramientas: cambiador automático de herramientas de cadena (RVATC30H), 30 posiciones

- Longitud máxima de la herramienta: 300 mm

- Diámetro máximo de la herramienta: 80 mm

- Peso máximo de la herramienta: 10 kg

- Unidad de control: Heidenhain TNC 620 HSCI de 15"

- Control manual: volante electrónico portátil Heidenhain HR520

- Avance rápido máximo / velocidad de interpolación: 35 m/min

- Potencia instalada: 54 kVA

- Corriente necesaria: 78 A

- Tensión / Frecuencia: 400 V, 50 Hz

- Presión de aire de funcionamiento: 6 bar

- Caudal de aire necesario: 400 Nl/min

- Sistema de refrigeración: interno (alta presión de 30 bar) y externo (baja presión de 30 bar), depósito con capacidad de 500 L

- Transportador de virutas: 2 tornillos sin fin internos + transportador principal con descarga por el lado derecho

- Sonda de medición de la pieza de trabajo: sonda de contacto inalámbrica RENISHAW RMP40

- Medición de herramientas: Sonda láser con software para el control de la longitud, el radio y la rotura de la herramienta (diámetro máximo: 180 mm)

- Opciones de software: DREG (dinámica ajustable de alto rendimiento), GREEN_FPT (optimización energética), paquete MARES 4.0+ CLIENT (plataforma de IoT industrial)
