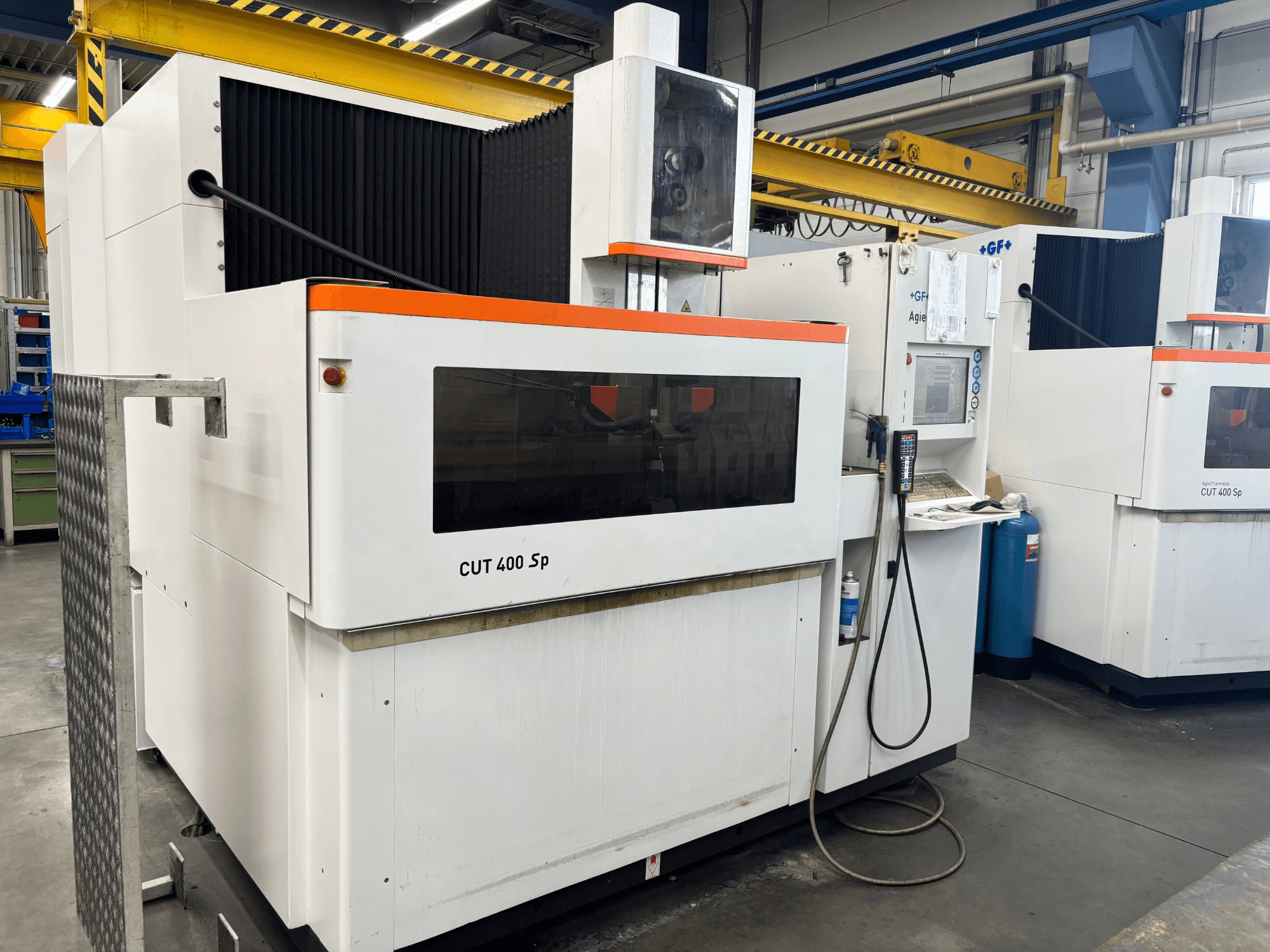

+GF+ - AGIECHARMILLES CUT 400 SpDE-EDM-GFX-2014-00001

- Dimensiones totales (largo x ancho x alto): 2670 x 2870 x 2645 mm

- Peso total sin dieléctrico: 6300 kg

- Peso total con dieléctrico: 8040 kg

- Nivel máximo de ruido: 76 dB

- Puerta corredera: Sí

- Dimensiones de la mesa de trabajo: 1240 x 800 mm

- Dimensiones máximas de la pieza de trabajo: 1 450 x 900 x 510 mm

- Peso máximo de la pieza: 3000 kg

- Nivel dieléctrico máximo: 520 mm

- Recorrido de los ejes X, Y, Z: 800 x 550 x 510 mm

- Recorrido de los ejes U y V: 800 x 550 mm

- Ángulo de conicidad / Altura: ±30°/510 mm (opcional: ±45°/510 mm)

- Kit de corte cónico: kit para corte cónico de 45° (Kit für 45° Konikschnitt)

- Resolución de medición en los ejes X, Y, U, V y Z: 0,05 µm

- Velocidad de los ejes: 0...3000 mm/min

- Tipo de dieléctrico: agua desionizada

- Volumen total del dieléctrico: 1700 L

- Control de temperatura del dieléctrico: Ajuste automático ±1 °C

- Cartuchos filtrantes: 4

- Sistema de refrigeración: Intercambiador de calor agua/agua

- Diámetro del alambre: Ø 0,2...0,33 mm

- Guías de alambre estándar: guías cerradas de Ø 0,25 mm

- Juego de guías de alambre: Taper Expert de Ø 0,250 mm (para CUT X00/FI X4)

- Enhebrado automático: Sí

- Peso admisible de las bobinas de alambre: 8-25 kg

- Tipo de generador: CLEANCUT

- Tensión de entrada trifásica: 380/400 V ±10 %

- Frecuencia de red: 50 o 60 Hz

- Potencia máxima/necesaria: 12 kVA

- Rugosidad mínima: Ra 0,2 µm (carburo) / 0,28 µm (acero)

- Interfaz de usuario: AC CUT HMI

- Sistema operativo: Windows XP

- Pantalla: LCD de 15"

- Conectividad: E-Connectivity, Ethernet, USB

- Temperatura ambiente de funcionamiento: 15...30 °C (20 ± 1 °C para una precisión óptima)

- Humedad relativa máxima: 40...80 %

- Aire comprimido: 6-7 bar
