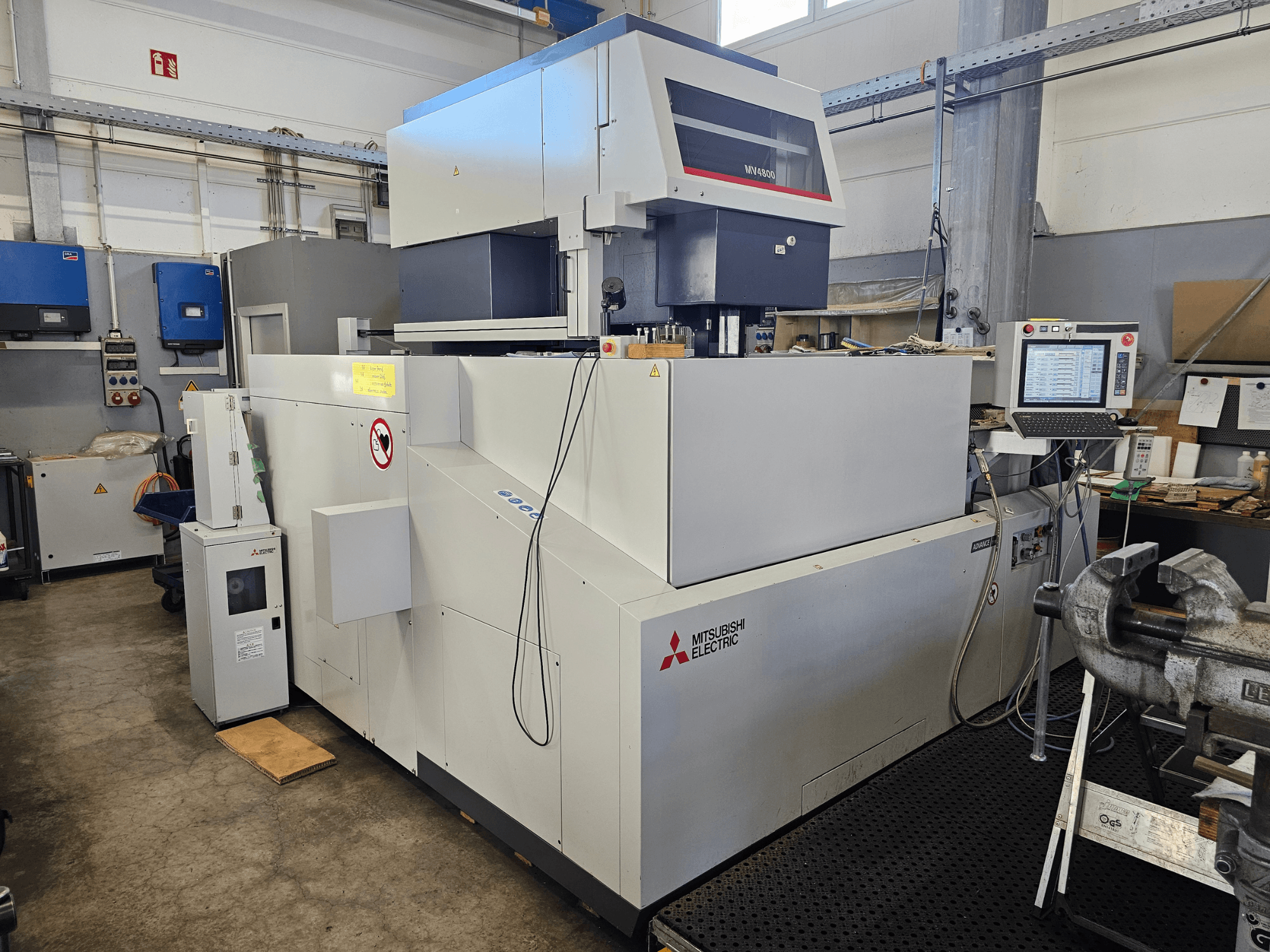

Mitsubishi - MV4800DE-EDM-MIT-2018-00003

• Control: Control CNC Mitsubishi

• Tipo de mecanizado: corte por erosión de hilo (Wire EDM)

• Sistema dieléctrico: sistema dieléctrico a base de agua

• Refrigeración/filtración: sistema de filtración dieléctrico integrado

• Enhebrado automático del hilo: incluido

• Tipo de hilo: hilo de latón (p. ej. OBN 0,25 mm)

• Capacidad de diámetro del hilo: aprox. 0,1-0,3 mm

• Diámetro del hilo (gama estándar): 0,15-0,30 mm (estándar 0,30 mm)

• Aplicación: corte de precisión de materiales conductores

• Materiales típicos: acero templado, acero para herramientas, metal duro, aluminio

• Recorridos de eje: U ±100 mm, V ±100 mm

• Dimensiones máximas de la pieza X 1250 mm, Y 1020 mm, Z 505 mm

• Peso máximo de la pieza: 3000 kg

• Peso del depósito (vacío) 450 kg

• Peso del generador: 240 kg

• Apertura de puerta necesaria (ancho x alto): 2587 x 2815 mm

• Alimentación eléctrica: 400 V CA ±10% 50/60 Hz trifásica

• Protección mínima por fusible 32 A lento

• Presión neumática: 5-7 kgf/cm² (500-700 kPa)

• Consumo de aire: mínimo 42 l/min (más de 75 l/min para sistema AT con cable de 0,1 mm)

• Conexión de aire: 3/8"

• Longitud de la máquina: aprox. 3299 mm

• Espacio libre mínimo alrededor de la máquina 1 m

• Altura recomendada de la plataforma de trabajo: 500 mm como mínimo

• Requisitos de manipulación: carretilla elevadora con capacidad mínima de 10 t, longitud de horquilla mínima de 3,5 m

Equipamiento adicional

• Transformador de alimentación: 20 kVA

  • Dimensiones: 1,2 x 0,4 x 1,2 m

  • Peso: 300 kg

• Unidad ionizadora: Sistema ionizador E.KO (incluido)
