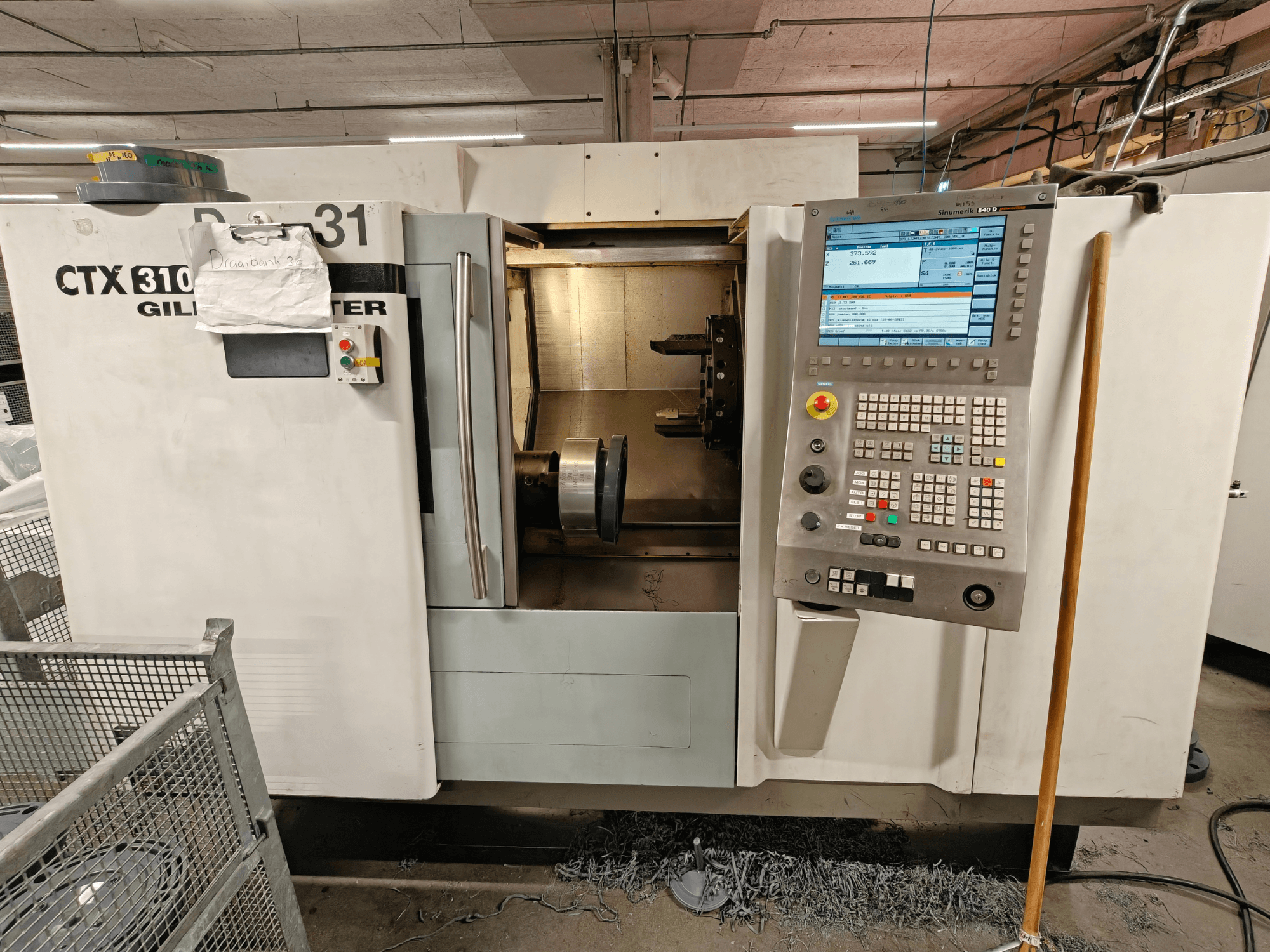

Gildemeister - CTX 310NL-TUR-GIL-2003-00001

• Disponibilidad: 2 unidades disponibles

• Husillo

  • Nariz: FL 140 h5

  • Par máximo: 115 Nm (153 Nm al 40% S6)

  • Diámetro 69 mm

  • Diámetro del mandril: 170 mm (opcional 210 mm)

  • Capacidad de barra: Ø 50 mm

• Campo de trabajo

  • Oscilación sobre la bancada 500 mm

  • Diámetro máximo de giro: 246 mm

  • Longitud máxima de giro: 445 mm

  • Distancia entre centros 600 mm

• Torreta y herramientas

  • Tipo de torreta: VDI 30

  • Estaciones de herramientas: 12

  • Velocidad de las herramientas motorizadas: 4200-5000 rpm (depende del control: Fanuc/Siemens/Heidenhain)

  • Potencia de las herramientas motorizadas: 3,3-4,4 kW

• Avances y datos de ejes

  • Avance rápido (X/Z): 24/30 m/min

  • Eje C rápido: 100 rpm

  • Fuerza de avance (X/Z) 450 daN

  • Resolución (X/Z) 0,001 mm

• Bancada

  • Inclinación 45°

  • Material Fundición

• Eléctrico y auxiliar

  • Tensión de alimentación: 400 V (±10%), 50 Hz

  • Potencia total instalada: 24 kVA

  • Presión del sistema hidráulico: 50 bar

  • Capacidad del depósito de refrigerante: 175 litros

• Sistemas de control (opcionales): GE-FANUC 21i-TB, Siemens 840D, Heidenhain 4290 E

Equipamiento adicional

• Transportador de virutas (ambas unidades)

• Unidad de extracción (una unidad)
