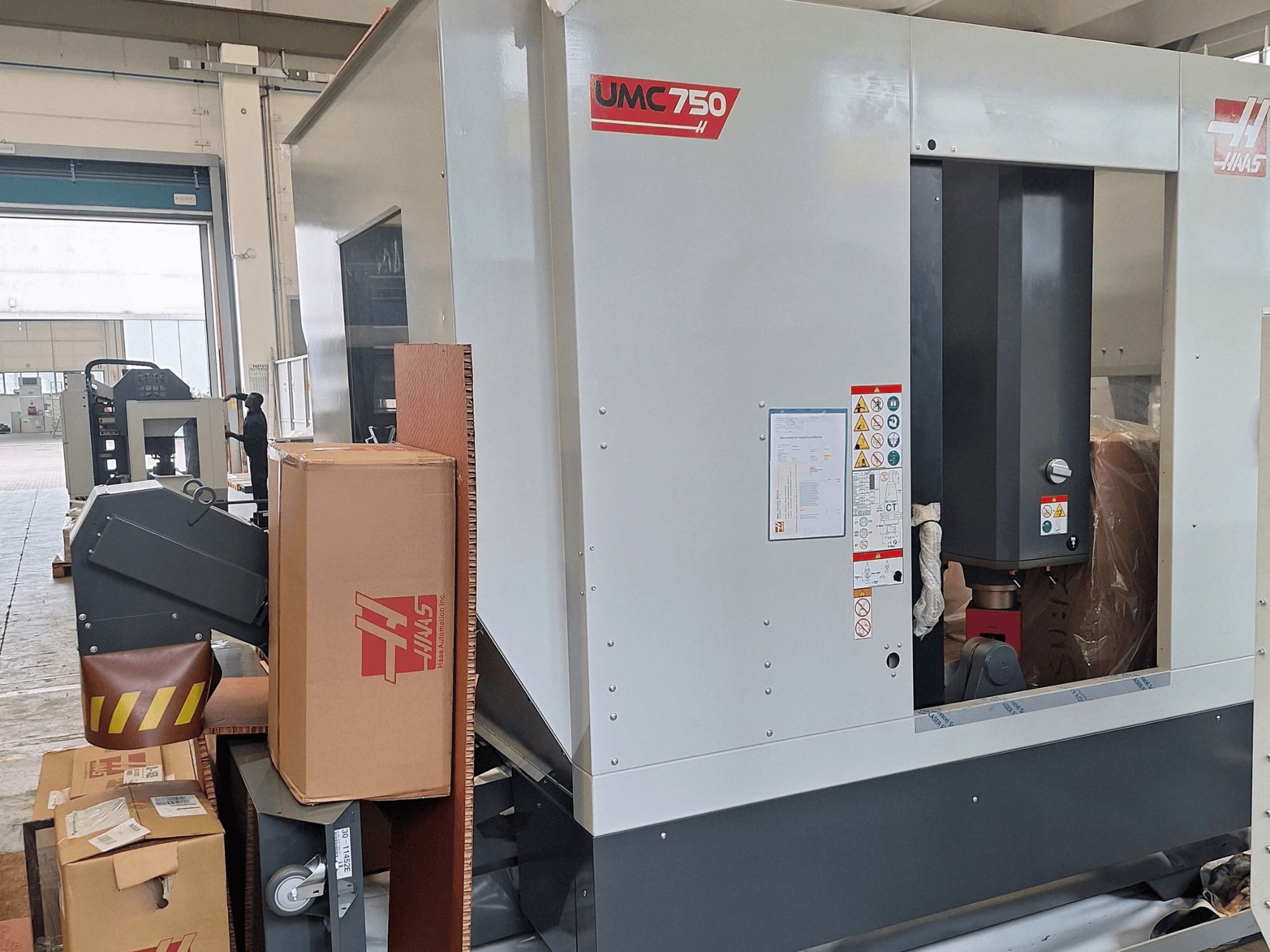

HAAS - UMC-750IT-MIL-HAA-2025-00001

Horario de trabajo: 0

Máquina de exposición

Distancia entre la punta del husillo y el plato (~ máx.): 24,0 pulgadas / 610 mm

Distancia entre la punta del husillo y el plato (~ mín.): 4,0 pulgadas / 102 mm

Par máximo del husillo: 90,0 ft-lbf a 2000 rpm / 122,0 Nm a 2000 rpm

Sistema de accionamiento del husillo: accionamiento directo en línea

Cono del husillo: CT40 | BT40 | HSK-A63

Lubricación de los cojinetes del husillo: inyección de aire / aceite

Refrigeración del husillo: refrigeración líquida

Recorrido del eje B (inclinación): de +120° a -35°

Velocidad máxima del eje B: 170 °/s

Par continuo del eje B: 2240 ft-lbf / 3037 Nm

Par de frenado del eje B: 2000 ft-lbf / 2712 Nm

Recorrido del eje C (rotación): 360°

Velocidad máxima del eje C: 179 °/s

Par continuo del eje C: 1854 ft-lbf / 2514 Nm

Par de frenado del eje C: 900 ft-lbf / 1220 Nm

Diámetro máximo de la pieza: 27,0 pulgadas / 686 mm

Diámetro del plato: 19,70 pulgadas / 500 mm

Peso máximo sobre el plato: 660 lb / 300,0 kg

Peso máximo sobre el plato con sistema de palés: 200 lb / 90,7 kg

Ancho de las ranuras en T: de 0,626 pulgadas a 0,630 pulgadas / de 15,90 mm a 16,00 mm

Número de ranuras en T estándar: 7

Distancia entre centros de las ranuras en T: 2,48 pulgadas / 63 mm

Velocidad máxima de avance de corte: 833 ipm / 21,2 m/min

Velocidad de avance rápido (X, Y, Z): 1200 ipm / 30,5 m/min

Empuje máximo en X/Y: 3300 lbf / 14 680 N

Empuje máximo en Z: 4050 lbf / 18 015 N

Tipo de cambiador de herramientas: cambiador de herramientas de montaje lateral (SMTC)

Capacidad de herramientas: 30+1

Diámetro máximo de la herramienta (a plena capacidad): 2,5 pulgadas / 64 mm

Diámetro máximo de la herramienta (vacía y adyacente): 5,0 pulgadas / 127 mm

Longitud máxima de la herramienta: 12,00 pulgadas / 305 mm

Tiempo de cambio de herramienta a herramienta (promedio): 1,80 s

Tiempo entre virutas (promedio): 2,40 s

Capacidad de refrigerante: 55 gal / 208 L

Aire necesario: 4 scfm a 100 psi / 113,0 L/min a 6,9 bar

Presión de aire mínima: 80 psi / 5,5 bar

Alimentación eléctrica, tensión CA (trifásica): 220 V CA (70 A) / 440 V CA (35 A)

Peso de envío (estándar): 14 250 lb / 6 463,8 kg
