HALTER - LoadAssistant Universal Big 70 DE-ROB-HAL-2022-00001

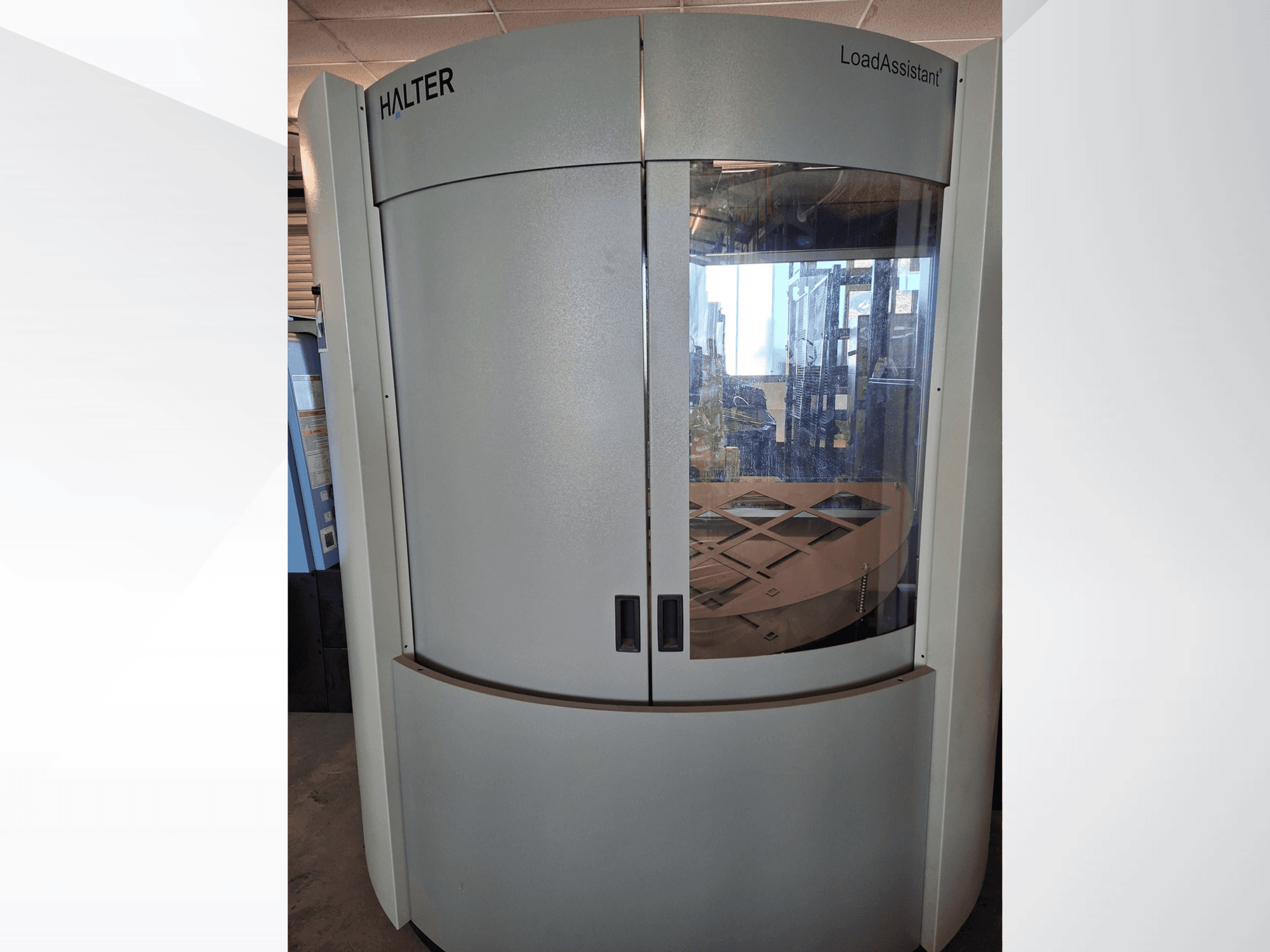

HALTER LoadAssistant Universal Big 70 (2022)

• Marca de la unidad de control: HALTER

• Modelo de la unidad de control: SmartControl

• Pantalla táctil: 21 pulgadas

• Programación: Programación asistida gráficamente (12 pasos)

• Número de máquinas CNC: hasta 4

• Interfaz del robot: Interfaz estándar para máquinas CNC

• Alimentación eléctrica: 400 V

• Corriente máxima: 16 A / 32 A

• Presión de aire necesaria: 6,5 bar

• Mesa de carga giratoria: Sí

• Capacidad máxima de la mesa de carga: 3000 kg

Capacidad de la pieza de trabajo:

• Diámetro de la pieza de trabajo: 10–300 mm

• Tamaño mínimo de la pieza de trabajo (L × W): 10 × 10 mm

• Tamaño máximo de la pieza de trabajo (L × W): 300 × 300 mm

• Carga útil del robot: 35 kg / 70 kg

• Peso total máximo en la mesa de carga: 3000 kg

• Número máximo de piezas (10–35 mm): 206

• Número máximo de piezas (23–55 mm): 112

• Número máximo de piezas (23–85 mm): 62

• Número máximo de piezas (23–115 mm): 46

• Número máximo de piezas (23–175 mm): 28

• Número máximo de piezas (23–195 mm): 24

• Número máximo de piezas (23–300 mm): 18

Capacidad de carga del eje:

• Diámetro de la pieza: 10–40 mm / 10–80 mm

• Tamaño mínimo de la pieza (L × W): 10 × 10 mm

• Tamaño máximo de la pieza (L × W): 40 × 40 mm / 80 × 80 mm

• Longitud de la pieza: 300–600 mm

Opciones instaladas:

• Pinza giratoria Universal Big 70

• Estación de giro

• Luz indicadora de estado

• Placa de rejilla 23–175 mm grande

• Caja de interfaz de la máquina

• Juego de cables de conexión a la máquina

• Certificación CE de la máquina completa

Con brazo robótico FANUC:

• Fabricante: FANUC

• Modelo: M-710iC/70

• Tipo de robot: robot industrial

• Número de ejes: 6

• Carga útil máxima: 70 kg
