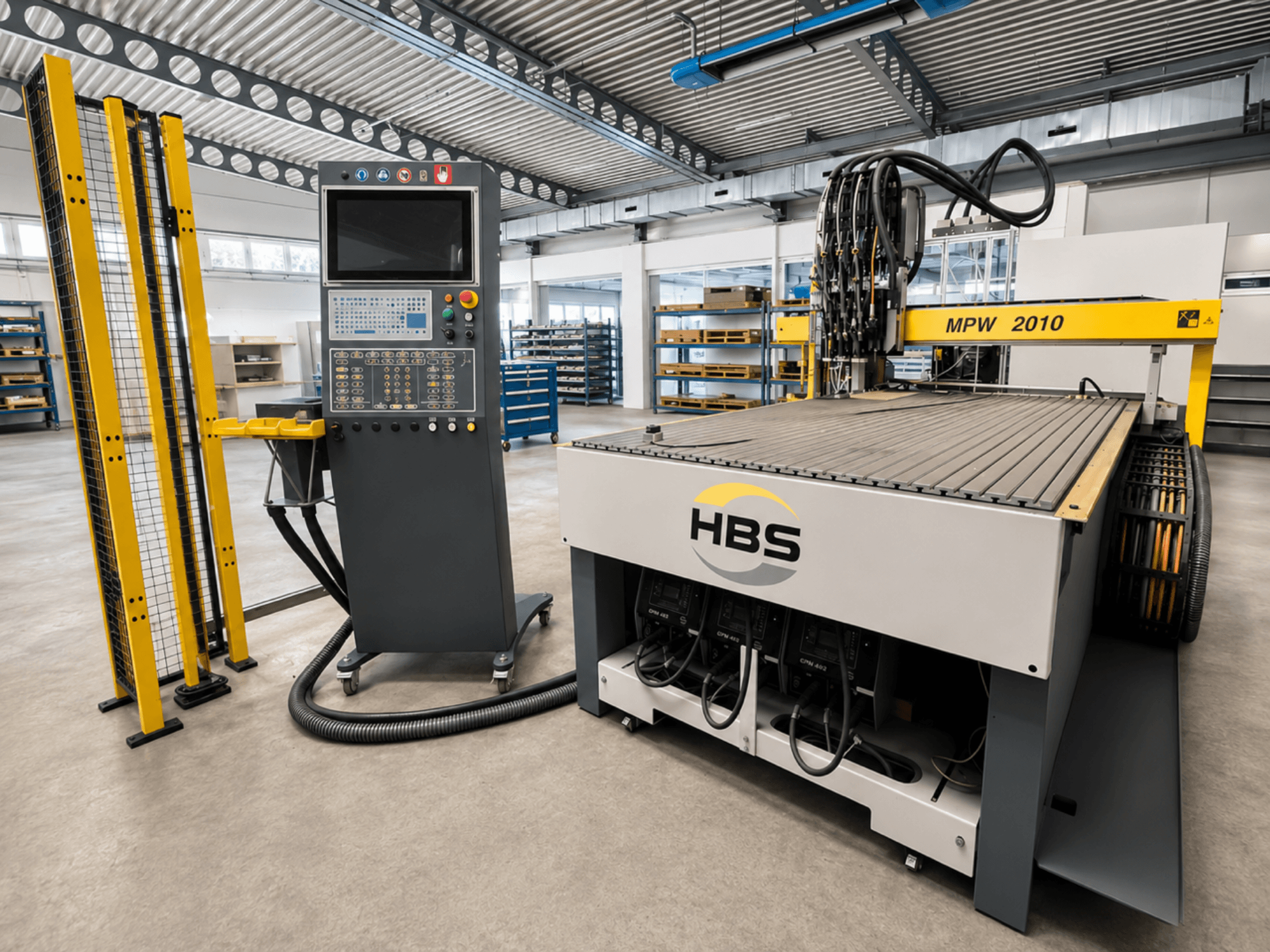

HBS - MPW 2010/3K/4MZ/1FKDE-OTH-HBS-2019-00001

- Rango de trabajo (eje X): 1250 mm (cabezales 1 a 3) / Máx. 1450 mm

- Rango de trabajo (eje Y): 2250 mm

- Carrera de trabajo (eje Z): 0-200 mm (motorizada, libremente programable, carrera total 215 mm)

- Velocidad de desplazamiento (ejes X/Y): aprox. 48 m/min

- Velocidad de desplazamiento (eje Z): aprox. 25 m/min

- Capacidad de soldadura: aprox. de 30 a 40 pernos/minuto

- Precisión de la máquina (acero/aluminio): ± 0,2 mm (para pernos HBS CD de Ø 3 a Ø 8 mm)

- Diámetros de los pernos: de Ø 3 mm a Ø 8 mm (con reborde)

- Longitudes de los pernos: de 8 mm a 40 mm (salida de alimentación de 7 a 50 mm)

- Alimentación principal: 3 x 400 V CA / 32 A / 50-60 Hz

- Carga conectada: máx. 12 kVA

- Conexión de aire: mín. 6 bar, máx. 10 bar

- Consumo de aire: aprox. 10 l/perno soldado

- Unidad de control: HBS PC Control (Schneider Electric)

- Unidades de potencia: 3 unidades HBS-CDMI 2402 / 230 V EU

- Alimentadores automáticos de pernos: 1 alimentador de pernos totalmente automático HBS VBZ-3 con alimentador de tolva

- Cabezales de soldadura automáticos: 1 cabezal de soldadura automático HBS KAH 412C con pantalla LCD

- Sistema de seguridad: cortina luminosa de seguridad de categoría 4 (1500 mm de altura) con valla perimetral en dos lados y parada de emergencia

Accesorios incluidos:

Maletín de herramientas/conversión HBS para KAH 412, dispositivo neumático de sujeción (HBS-PN-NH), pulverizador de 3 boquillas (MPW TC), kit de conversión VBZ-U6 (Ø 3, 4, 6, 8 mm)
