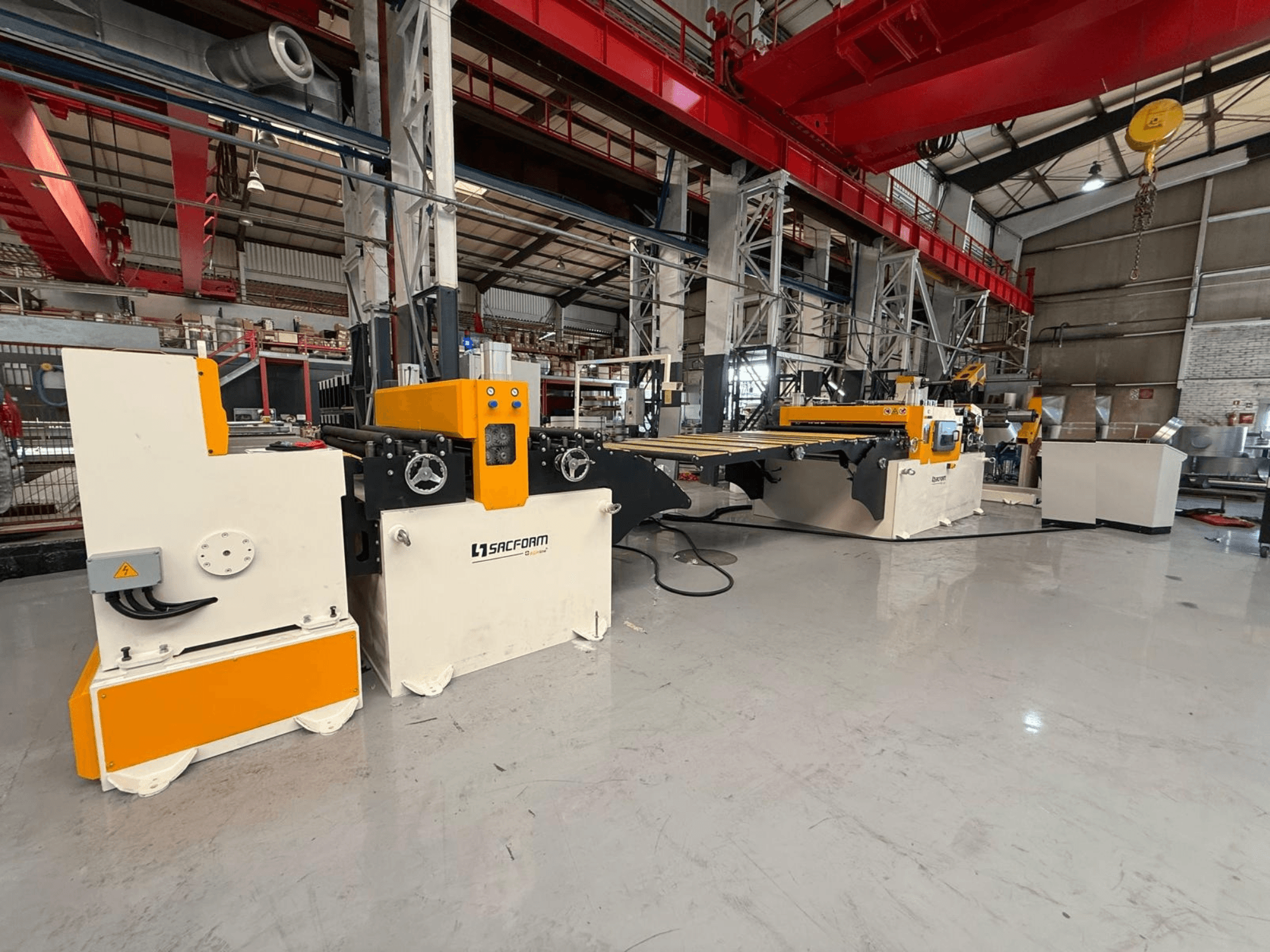

SACFORM - CRL1503-6PL-OTH-SAC-2025-00001

• Capacidad: 1.500 mm de anchura x 1-3 mm de espesor (AL/MS), hasta 1,5 mm (SS), bobinas de 6 toneladas

• Materiales: aluminio (AL), acero dulce (MS), acero inoxidable (SS)

• Dimensiones de la chapa acabada: anchura de 500 a 1 500 mm; longitud de 500 a 4 000 mm

• Especificaciones de las bobinas: diámetro interior 490/610 mm; diámetro exterior máx. 1 400 mm; peso máx. 6 000 kg

• Velocidad de la línea: 30 m/min de velocidad de trabajo libre (la cizalla de arranque y parada añade unos 2,5 s por corte)

• Operarios: 1

• Alimentación y servicios:

  • Eléctricas: 380 V, trifásica, 50 Hz; auxiliar 220 V, 50 Hz; solenoides de 24 V CC

  • Potencia instalada: 32 kW; consumo típico en funcionamiento: 13 kW

  • Aire comprimido: 6 bar

  • Sistema hidráulico: servicio de 120 bar; servicio principal de 220 bar; 2 unidades hidráulicas, de 40 L cada una

• Control y electrónica: PLC de Siemens; electrónica y panel de control de Siemens/Rexroth; pantalla táctil de 7"; capacidad de asistencia remota

Configuración de la línea (módulos incluidos y especificaciones clave)

• Carro hidráulico de carga de bobinas:

  • Capacidad: 6.000 kg (bobina individual), anchura máxima: 1.500 mm, diámetro exterior máximo: 1.400 mm

  • Bancada en V, desplazamiento y elevación hidráulicos (recorrido de 300 mm), control mediante panel

• Desbobinador hidráulico de un solo mandril:

  • Capacidad: 6 000 kg; ancho máximo de la banda: 1 500 mm; diámetro interior: 490-610 mm; diámetro exterior: 1 400 mm

  • Mandril hidráulico con expansión cónica; tambor motorizado con reductor, velocidad ajustable

  • Brazo superior de presión/seguridad; sensor láser para el desenrollado controlado y la parada automática

• Plataforma automática de enhebrado con brazo de flexión servoaccionado:

  • Enhebrado automático de la bobina y transferencia a la enderezadora

  • Brazo de doblado: 2 rodillos de Ø 110 mm, accionados por servomotor; 2 pistones

  • Movimiento de la plataforma: hidráulico arriba/abajo y adelante/atrás; automático, sin enhebrado manual

• Unidad de enderezado:

  • Velocidad de hasta 30 m/min; anchura de trabajo de 500 a 1500 mm

  • 11 rodillos en total: 7 de enderezado, 2 de alimentación y 2 de sujeción (todos de Ø110 mm)

  • Ajuste motorizado de la enderezadora; grupo de rodillos de apertura hidráulica

  • Presión neumática de los rodillos; grupo de engranajes de bajo juego; material de los engranajes: 8620

  • Guías de rodamientos verticales; 2 unidades de guía; ajuste de anchura mediante sistema de engranajes

  • Función de recubrimiento de PVC incluida

• Alimentador servoaccionado:

  • Velocidad de hasta 30 m/min; anchura máxima de 1500 mm; espesor de 1 a 3 mm

  • 2 rodillos servoaccionados (superior/inferior) de Ø 110 mm; material de los rodillos: 4140

  • Control de corte a medida basado en encoder; presión neumática; engranajes de bajo juego

  • Guiado: guías laterales a doble cara, rodillos de guía horizontales, ajuste del ancho mediante engranajes, alineación derecha/izquierda hasta 90°

  • Servocontrol: ciclo de alimentación automático, velocidad programable, longitud y cantidad de corte programables, memoria para 250 programas y hasta 50 longitudes, pantalla táctil de 7", 8 salidas externas

• Cizalla de guillotina de arranque y parada:

  • Capacidad de corte: 1–3 mm; anchura: 1500 mm

  • Material de las cuchillas: 2379; cuchillas de alto contenido en carbono y cromo; 2 filos en la parte superior, 4 filos en la parte inferior

  • Separación entre cuchillas ajustable; sujeción mecánica de la chapa

  • Pérdida de tiempo de ciclo de aprox. 2,5 s por corte; guías de teflón en la viga de corte

• Marcas de sistemas hidráulicos y neumáticos: válvulas hidráulicas Bosch Rexroth/Bucher; neumáticos Festo/Pemaks; motores Gamak/Yilmaz

• Electricidad/automatización: PLC de Siemens; componentes de Siemens/Rexroth; armario eléctrico y sistema de automatización

Notas

• Capacidad para acero inoxidable limitada a un espesor máximo de 1,5 mm.

• Los 30 m/min indicados corresponden a la velocidad en línea libre; el rendimiento real depende del ciclo de corte con arranque y parada (~2,5 s por corte).
