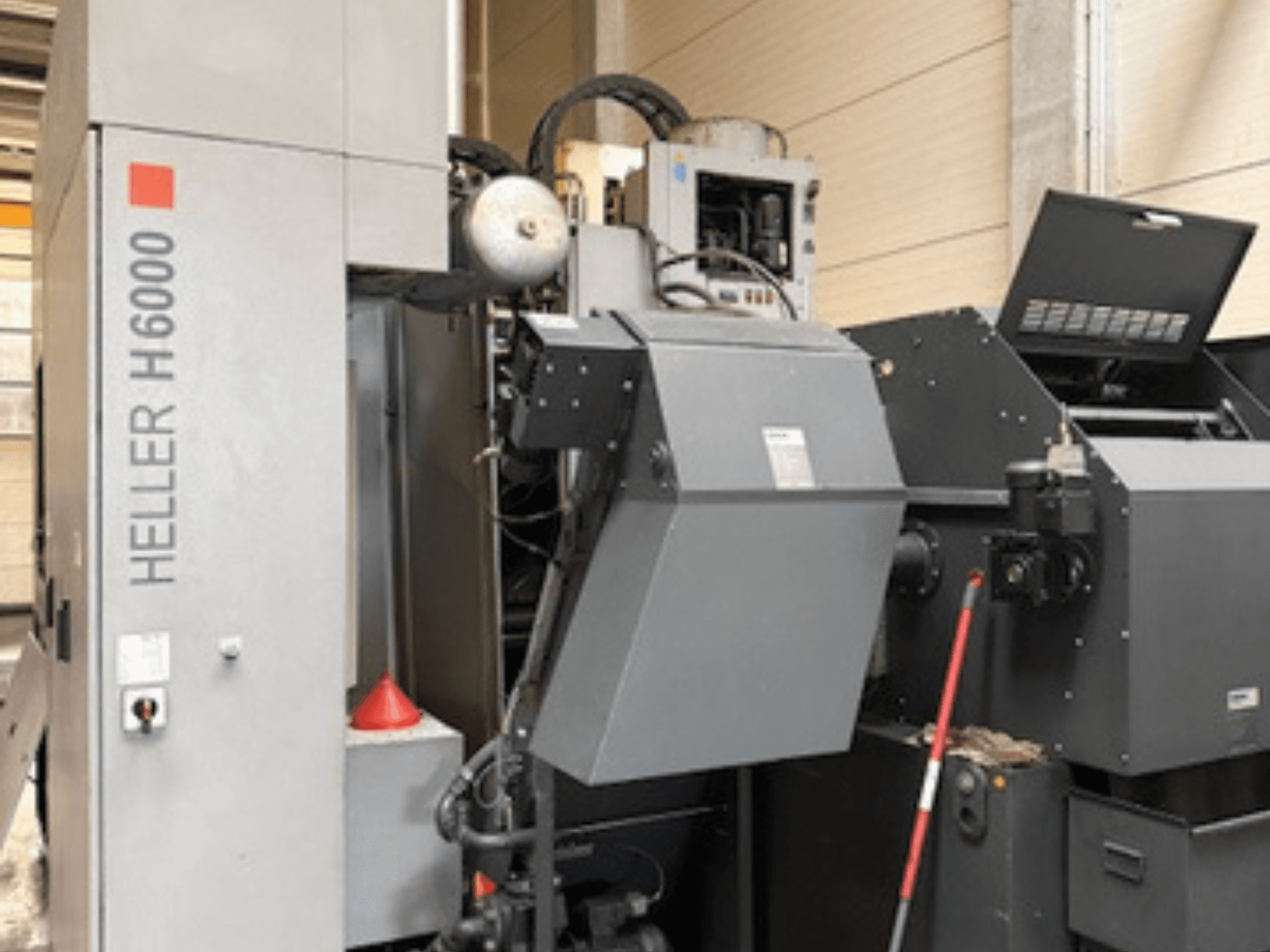

HELLER - H6000DE-MIL-HEL-2011-00005

- Horas de funcionamiento (Betriebsstunden): 77 128 h

- Tiempo de funcionamiento efectivo (Nutzlaufzeit): 57 997 h

- Unidad de control: SIEMENS 840D solution line

- Recorrido del eje X: 1.000 mm

- Recorrido del eje Y: 1.000 mm

- Recorrido del eje Z: 1.000 mm

- Velocidad de desplazamiento rápido: 50 000 mm/min

- Velocidad de avance: 1 - 50 000 mm/min

- Aceleración: 5 m/s²

- Masa máxima admisible de sujeción: 1.000 kg (1.400 kg)

- Tiempo de cambio de palé: 13 s

- Cambiador de palés: 2 ranuras para palés

- Dimensiones del palé: 630 x 630 mm (2 unidades en la máquina básica + 1 palé adicional)

- Diámetro de la pieza de trabajo: 900 mm (1.290 mm)

- Altura de la pieza de trabajo: 1.200 mm

- Unidad de trabajo: PC 100 PowerCutting

- Rango de velocidad: 8.000 rpm

- Potencia máxima de accionamiento (S6-40 %): 43 kW

- Par máximo (S6-40 %): 822 Nm

- Mesa de la pieza de trabajo: mesa giratoria NC, indexación de 360 000 x 0,001°

- Estación de colocación de piezas: palé giratorio manualmente 4 x 90°

- Sujeción de la pieza: mecánica (incluye interfaz de 5 posiciones, presión hidráulica de 60 bar)

- Conicidad de la herramienta: HSK 100 A (DIN 69 893)

- Almacén de herramientas: almacén de cadena con 50 ranuras

- Diámetro máximo de la herramienta (con todas las ranuras ocupadas): 112 mm

- Diámetro máximo de la herramienta (ranuras libres adyacentes): 280 mm

- Longitud máxima de la herramienta: 600 mm

- Tiempo mínimo entre virutas (t2,3 según VDI 2852): 4,2 s

- Gestión del refrigerante y de las virutas: transportador de virutas con cinta rascadora KNOLL para mecanizado en húmedo, sistema de limpieza del refrigerante con filtro de banda de papel KNOLL KF 400 (suministro interno de refrigerante a 70 bar / IKZ), lavado de la zona de trabajo, bandeja colectora de goteo, dispositivo de soplado de la ventana

- Supervisión de herramientas y accesorios: control rápido de rotura de brocas, dispositivo de limpieza del vástago de la herramienta con cargador de cadena, supervisión de herramientas integrada en el proceso + supervisión de protección contra colisiones, unidad de volante portátil (Bedienhandgerät) con interfaz

- Parámetros eléctricos: 400 V, 50 Hz, corriente nominal 87 A
