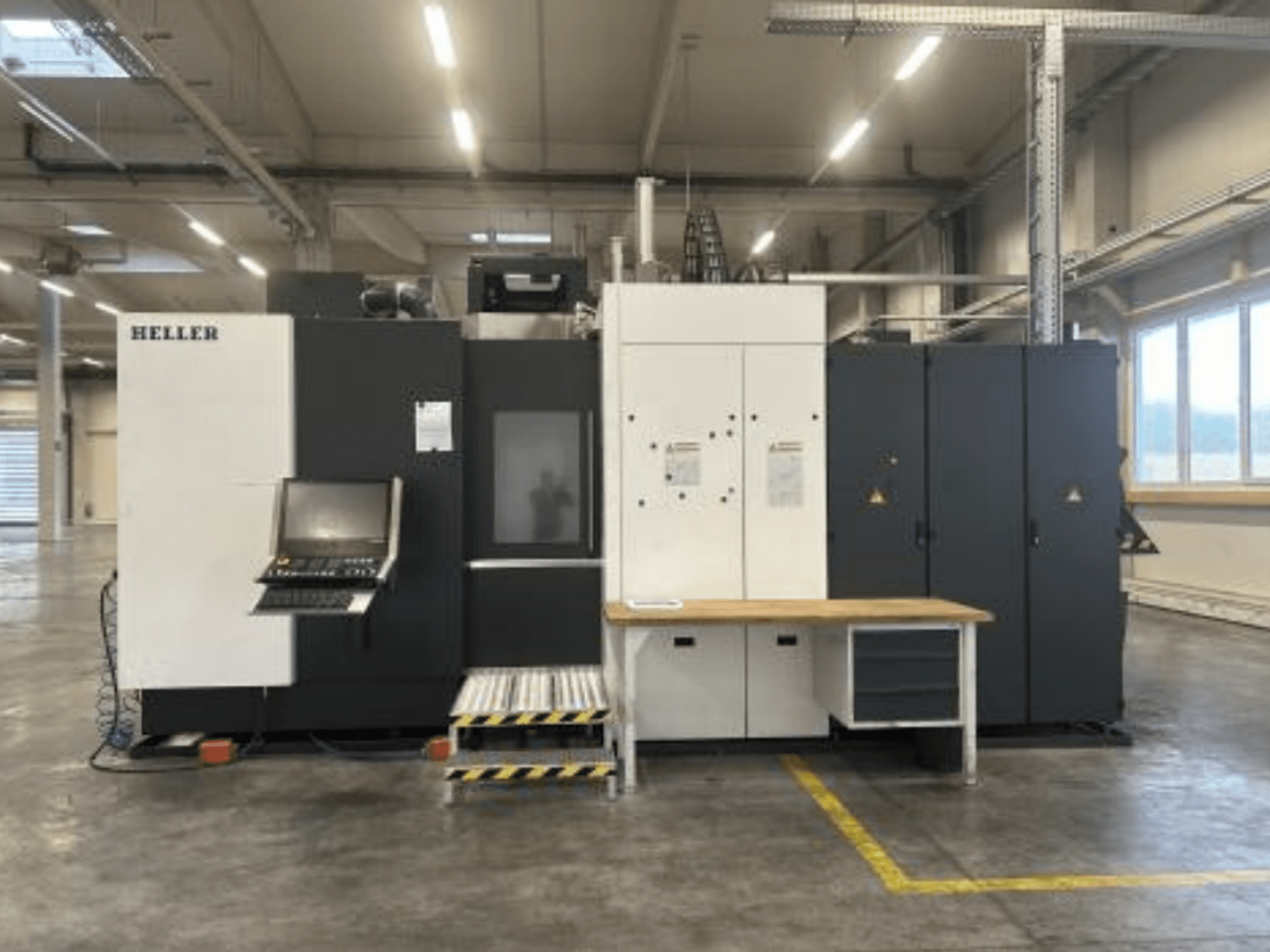

Este centro de mecanizado horizontal HELLER H5000 de 4 ejes se fabricó en 2021. Cuenta con un rango de trabajo de 800 mm en todos los ejes y un diámetro máximo de pieza de 900 mm. La máquina incluye un cono de herramienta HSK-A 100 y un almacén de herramientas con capacidad para 100 posiciones. Si busca capacidades de mecanizado de alta calidad, considere la máquina HELLER H5000 que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.
Resumen
- marca: HELLER
- año: 2021
- MODELO: H5000
- horas de producción: 15000
- tipo de aplicación: Fresado
- Ubicación: Austria
- tipo de máquina: Centro de mecanizado horizontal
- Marca de unidad de control: SIEMENS
Información técnica - HELLER H5000
Unidad de Control
- Marca del control: SIEMENS
- Modelo del control: SINUMERIK 840D sl
Recorrido
- Número de ejes: 4
- Recorrido eje X: 800 mm
- Recorrido eje Y: 800 mm
- Recorrido eje Z: 800 mm
Especificación Técnica
- Velocidad del husillo: 10000 RPM
- Tamaño del cono: HSK 100
- Estaciones de herramientas: 100
Información adicional
- Número de máquinas: 2 unidades
- Unidad de control: línea de soluciones Siemens SINUMERIK 840D con panel de control principal multitáctil de 24" e interfaz de operación HELLER
- Ámbito de trabajo (ejes X/Y/Z): 800 / 800 / 800 mm
- Paquete de accionamientos: Paquete POWER (accionamiento estándar en los ejes X/Y/Z)
- Desplazamiento rápido (ejes X/Y/Z): 50 m/min
- Aceleración (ejes X/Y/Z): 5 m/s²
- Fuerza de avance en los ejes X e Y (ED S3 -40 %): 15 000 N
- Fuerza de avance del eje Z (ED S3 -40 %): 20 000 N
- Servomotores de los ejes de avance: codificadores incrementales
- Tolerancia de posicionamiento de los ejes lineales (Tp): 0,005 mm
- Unidad de trabajo: unidad de corte PC 100 i Power (10 000 rpm, 45 kW, 360 Nm)
- Conicidad de la herramienta: HSK-A 100 según DIN 69 893
- Almacén de herramientas: 100 ranuras, tipo cadena (HSK-A 100) con terminal de mando «Comfort» en la estación de configuración de herramientas
- Control de rotura de herramientas: control rápido de rotura de brocas
- Control de colisiones: sistema de control para minimizar daños
- Mesa giratoria NC (eje B): indexación de 360 000 × 0,001 grados, 25 rpm, precisión de 8 segundos de arco, momento tangencial máximo de 12 000 Nm, momento de inclinación máximo de 18 000 Nm
- Transformación de planos: CICLO 800
- Estación de colocación de la pieza: giratoria manualmente 4 × 90 grados
- Interfaz de sujeción de la pieza: interfaz de 5 vías, presión hidráulica de 200 bar, tecnología proporcional
- Palés: 2 palés especiales en la máquina básica (plano HELLER AP.205705) con patrón de orificios DIN
- Dimensiones de los palés: 630 x 630 mm
- Diámetro máximo de la pieza: 900 mm
- Altura máxima de la pieza: 1.000 mm
- Carga máxima de sujeción (palé 1): 1.000 kg (por un solo lado) / 1.400 kg (por ambos lados)
- Tiempo de cambio de palé: 13 s (sin sujeción hidráulica) / 13,5 s (con sujeción hidráulica)
- Sistema de refrigeración y transportador de virutas: cinta transportadora con rascador para mecanizado en húmedo
- Sistemas de refrigeración: unidad de refrigeración de agua-aire de precisión (compresor) para los accionamientos directos de los ejes A y B, el husillo y el armario de control; unidad de control de la temperatura del refrigerante
- Extracción de neblina: sistema de extracción de emulsión
- Conexión eléctrica: 3~ 400 V / 50 Hz, corriente nominal 65 A, capacidad de cortocircuito 9 kA
- Potencia total conectada: aprox. 37 kVA (máquina) + aprox. 14 kVA (unidad de refrigeración VRF)
- Presión de suministro de aire comprimido: 5 - 6 bar
- Temperatura ambiente admisible: 10 - 45 °C
- Material procesado: aluminio (exclusivamente)
- Horas de funcionamiento: aprox. 12 000–15 000 horas (pendiente de confirmación)
- Estado operativo: Actualmente instalada/en funcionamiento y encendida
Equipamiento opcional de la máquina:
- Soporte especial: cabezales multihusillo (plano de HELLER 00.882914 MAGNA)
- Medición de herramientas: sonda de contacto por radio RENISHAW RMP 60 con receptor y ciclos de medición HELLER
- Unidad de filtración de refrigerante: filtro rotativo al vacío KNOLL VRF 250 con suministro interno de refrigerante a alta presión (IKZ) de 50 bar, lavado de la zona de trabajo y depósito con una capacidad de 1.200 L
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
** El alcance de suministro estándar comprende únicamente la máquina base. Los accesorios y los equipos periféricos solo se confirman expresamente durante el proceso de compra mediante acuerdos vinculantes.
