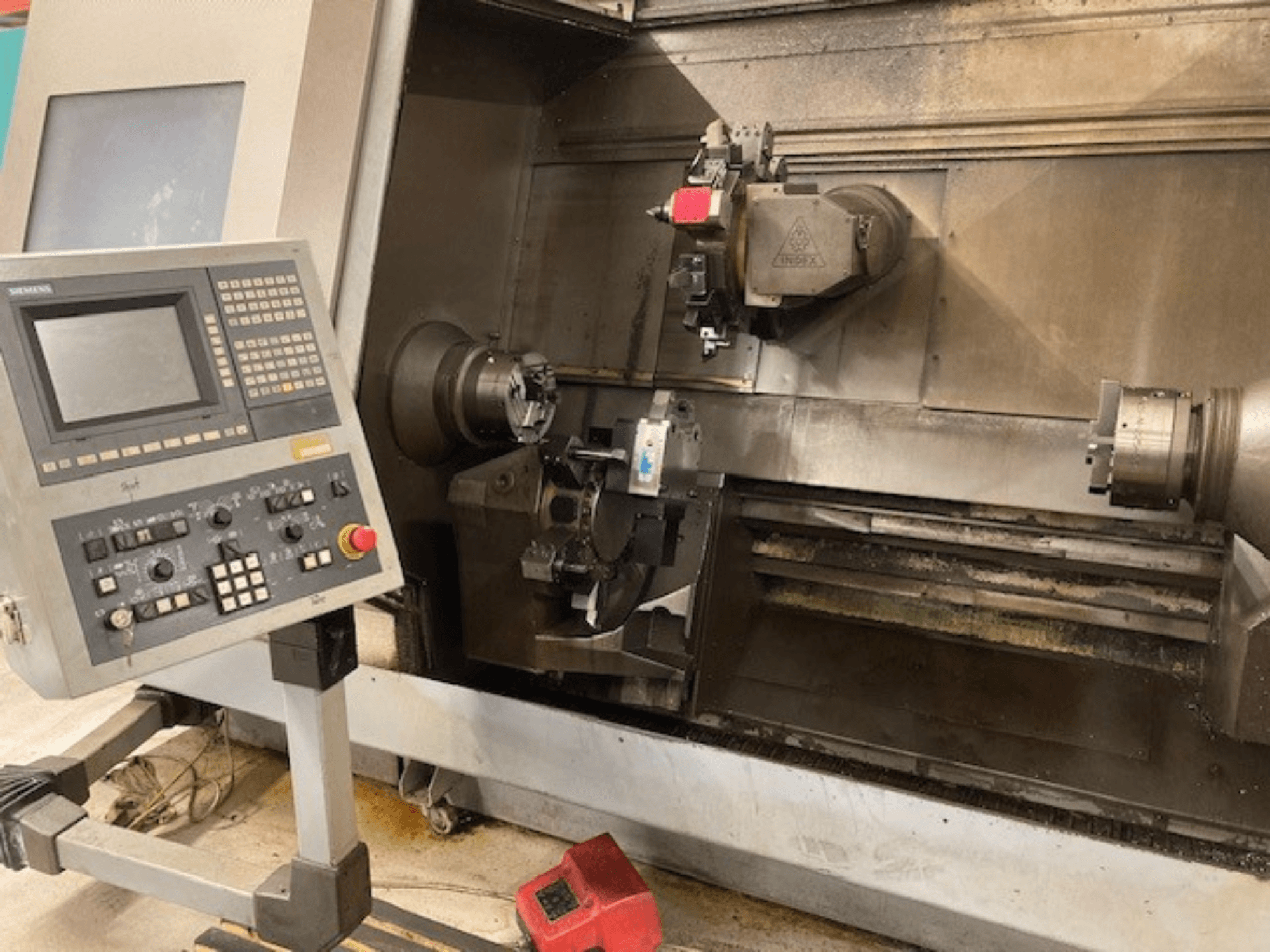

Index - G300 L YB DE-TUR-IND-1999-00003

Alimentación eléctrica: Trifásica / 50 Hz

Tensión nominal: 400 V

Tensión de control: 24 V

Corriente nominal: 120 A

Potencia nominal: 67 kW

Peso del armario eléctrico: 710 kg

Diámetro del husillo: 65 / 90 mm

Diámetro del cojinete del husillo (frontal) 110 / 140 mm

Nariz del husillo: ISO 702/1 tamaño 6 / 8

Diámetro del mandril: 200 / 250 / 315 mm

Diámetro máximo de giro: 270 mm

Diámetro máximo de giro: 590 mm

Potencia (100% ciclo de trabajo): 19 / 28 / 43 kW

Potencia (40% ciclo de trabajo): 28 / 40 / 57 kW

Par (100% ciclo de trabajo): 120 / 178 / 275 Nm

Par (40% ciclo de trabajo): 178 / 255 / 363 Nm

Velocidad máxima: 5000 / 3500 rpm

Diámetro del contrahusillo: 65 / 90 mm

Diámetro del rodamiento del contrahusillo: 110 / 140 mm

Nariz del contrahusillo: ISO 702/1 tamaño 6 / 8

Diámetro del plato del contrahusillo: 200 / 250 / 315 mm

Potencia del contrahusillo (100%): 19 / 28 kW

Potencia del contrahusillo (40%): 28 / 40 kW

Par del contrahusillo (100%): 120 / 178 Nm

Par de contrahusillo (40%): 178 / 255 Nm

Velocidad máxima del contrahusillo: 5000 / 3500 rpm

Distancia mínima entre husillos: 20 mm

Recorrido longitudinal: 770 / 1310 mm

Marcha rápida: 22,5 m/min

Marcha rápida X: 24 m/min

Marcha rápida Z: 30 m/min

Marcha rápida Y: 24 m/min

Sistema de herramientas: VDI 30

Número de estaciones de herramientas: 12

Diámetro máximo de la barra de mandrinar: 50 mm

Velocidad del husillo de fresado: hasta 6000 rpm

Potencia del husillo de fresado: 9,4 kW

Par del husillo de fresado: 19 Nm

Carrera del contrapunto 630 mm

Diámetro de la caña del contrapunto: 125 mm

Fuerza del contrapunto: 7500 N

Depósito hidráulico 165 litros

Depósito de refrigerante 300 litros
