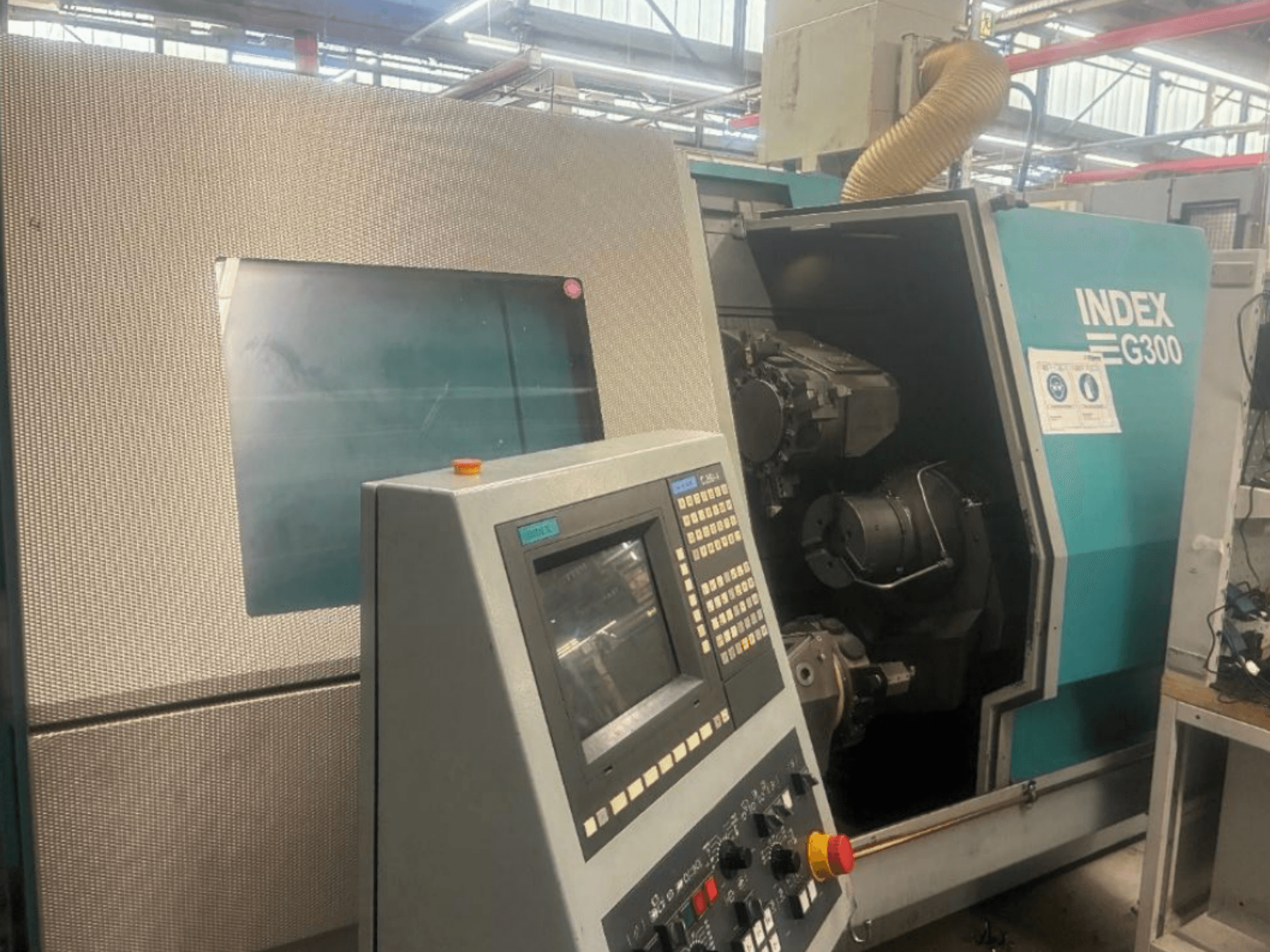

Index - G300 retrofitted 2022DE-TUR-IND-1998-00003

- ACTUALIZACIÓN EN 2022

- Diámetro nominal máximo de torneado: 270 mm

- Longitud de torneado: 710 mm

- Diámetro máximo de giro: 590 mm

- Peso de la máquina: aprox. 6.550 kg (peso del armario: 710 kg)

- Superficie ocupada: aprox. 8/10 m²

- Holgura de la pinza del husillo: 65 mm

- Diámetro del husillo en el cojinete delantero: 110 mm

- Punta del husillo: ISO 702/1, tamaño 6

- Par máximo (100 %): 275 Nm

- Contrapunto: de desplazamiento eléctrico

- Distancia entre centros: 740 mm

- Fuerza de presión máxima (eléctrica): 10 000 N

- Recorrido de la corredera compuesta 1 XYZ (superior) (eje X): 215 mm

- Recorrido del carro compuesto 1 XYZ (superior) (eje Y): 180 mm

- Recorrido de la corredera compuesta 1 XYZ (superior) (eje Z): 710 / 1.250 mm

- Fuerza de avance (eje X): 8.000 N

- Fuerza de avance (eje Y): 16 000 N

- Fuerza de avance (eje Z): 13 000 N

- Velocidad de desplazamiento rápido (eje X): 20 m/min

- Velocidad de desplazamiento rápido (eje Y): 7,5 m/min

- Velocidad de desplazamiento rápido (eje Z): 20 m/min

- Resolución del eje (eje X): 0,0005 mm

- Resolución del eje (eje Y): 0,0005 mm

- Resolución del eje Z: 0,001 mm

- Número de herramientas: 12

- Sistema de herramientas: DIN 69880 (Ø 30 × 55 mm)

- Documentación completa disponible
