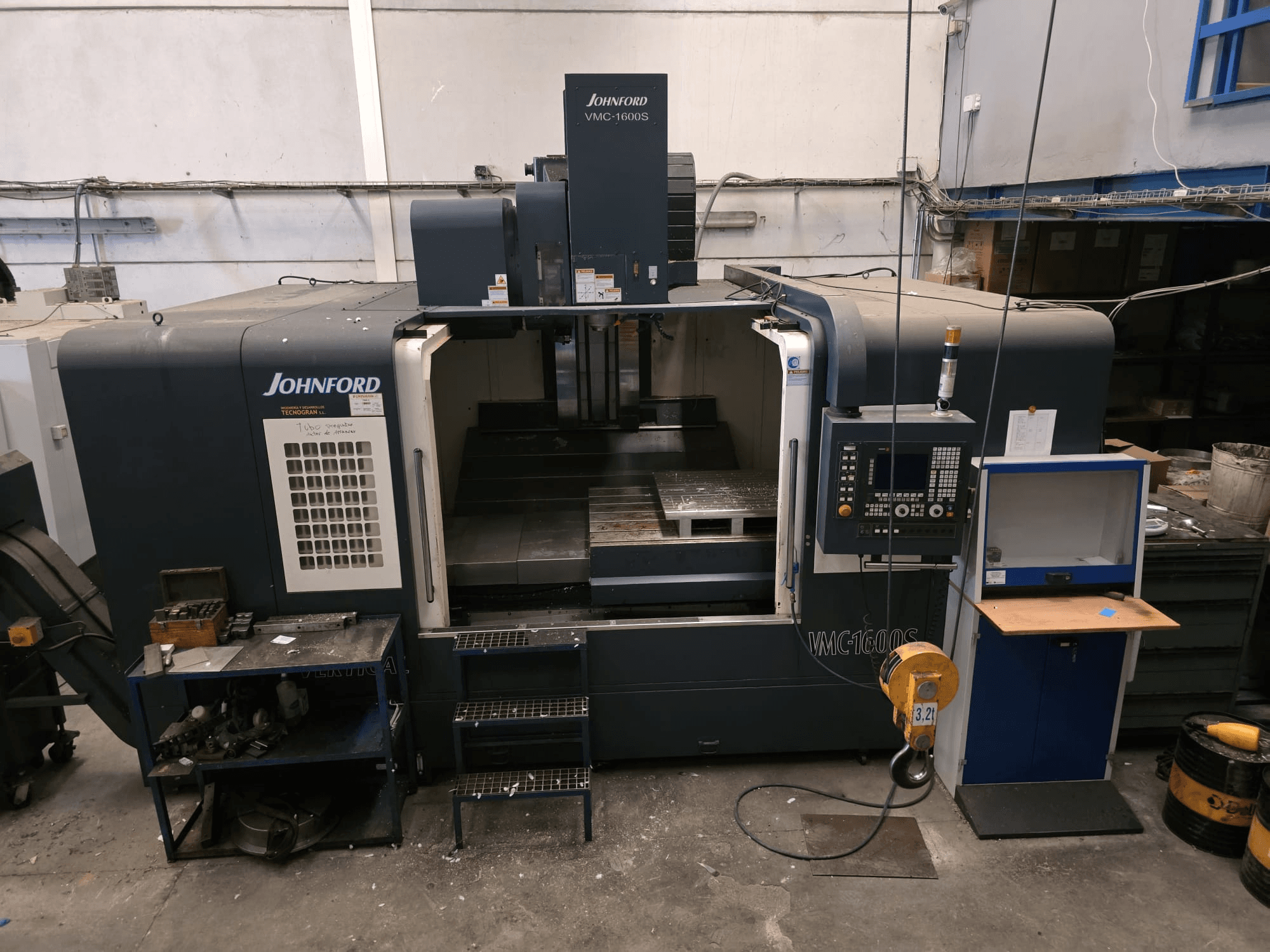

Johnford - VMC-1600SES-MIL-JOH-2014-00001

Superficie de trabajo de la mesa: 1800 x 1000 mm (70,9" x 39,4")

Nariz del husillo a la mesa: 150-950 mm (5,9"-37,4")

Centro del cabezal a la columna 45,3" (1150 mm)

Conicidad del husillo:

• VMC-1600S: BT-40 / CAT-40

• VMC-1600SHD: BT-50 / CAT-50

Diámetro del husillo:

• VMC-1600S: 70 mm (2,75")

• VMC-1600SHD: 100 mm (3,9")

Velocidad del cabezal:

• VMC-1600S: Auto Hi-Lo Gear 80-8000 rpm

• VMC-1600SHD: Auto Hi-Lo Gear 10-4500 rpm

Motor del cabezal:

• VMC-1600S: 15/10 HP (15/20 HP opcional)

• VMC-1600SHD: 25/20 HP

Avance rápido (X/Y/Z): 18 / 18 / 12 m/min

Avance (husillo): 1-12.000 mm/min

Selección de herramienta: Tipo aleatorio bidireccional, trayectoria más corta

Número de herramientas:

• VMC-1600S: Sin brazo 24; Tipo de brazo 24/32 (opcional)

• VMC-1600SHD: Sin brazo 20; Tipo de brazo 24/32 (opcional)

Diámetro máximo de herramienta:

• VMC-1600S: 4" (100 mm)

• VMC-1600SHD: 9.8" (250 mm)

Longitud máxima de la herramienta:

• VMC-1600S: 12.5" (320 mm)

• VMC-1600SHD: 15,7" (400 mm)

Peso máximo de la herramienta:

• VMC-1600S: 22 lbs (10 kg)

• VMC-1600SHD: 15 kg (33 lbs)

Espacio en el suelo: 4500 x 5330 mm (177,2" x 209,8")

Diámetro de husillo a bolas X/Y/Z: φ50 / φ63 / φ50

Capacidad de corte (S45C):

• Fresado: 180 cc/min (S) / 320 cc/min (SHD)

• Taladrado: φ40 mm (S) / φ52 mm (SHD)

• Roscado: M30 x P3.5 (S) / M50 x P4.5 (SHD)
