KOMAX - Alpha 433 LDE-OTH-KOM-2008-00001

Komax ADS 123 (Unidad de almacenamiento de cables)

• Fabricante: Komax Francia

• Alimentación eléctrica: 3 × 400 V (3P+N)

• Frecuencia: 50–60 Hz

• Consumo máximo de potencia: 5.500 VA

• Presión de aire: 4–6 bar

Unidad de refrigeración Cosmotec

• Fabricante: Cosmotec

• Modelo: XVA36 03 320

• Frecuencia: 50/60 Hz

• Corriente: 0,51 A

Schunk KM-CFK-564MF (Módulo de soldadura 1)

• Fabricante: Schunk

• Modelo: KM-CFK-564MF

• Año de fabricación: 2012

• Potencia nominal (ciclo de trabajo del 50 %): 120 kVA

• Tensión nominal primaria: 500 V

• Frecuencia nominal: 1000 Hz

• Potencia de alimentación: 43 kVA

• Corriente de trabajo secundaria (ciclo de trabajo del 50 %): 15,6 kA

• Corriente de cortocircuito secundaria: 120 kA

• Tensión de circuito abierto en el secundario: hasta 8 V

• Fuerza de los electrodos: 31–187 daN

• Peso: 180 kg

Schunk KM-CFK-564MF (Módulo de soldadura 2)

• Fabricante: Schunk

• Modelo: KM-CFK-564MF

• Año de fabricación: 2012

• Potencia nominal (ciclo de trabajo del 50 %): 120 kVA

• Tensión nominal primaria: 500 V

• Frecuencia nominal: 1000 Hz

• Potencia de alimentación: 43 kVA

• Corriente de trabajo secundaria (ciclo de trabajo del 50 %): 15,6 kA

• Corriente de cortocircuito secundaria: 120 kA

• Tensión de circuito abierto en el secundario: hasta 8 V

• Fuerza de los electrodos: 31–187 daN

• Peso: 180 kg

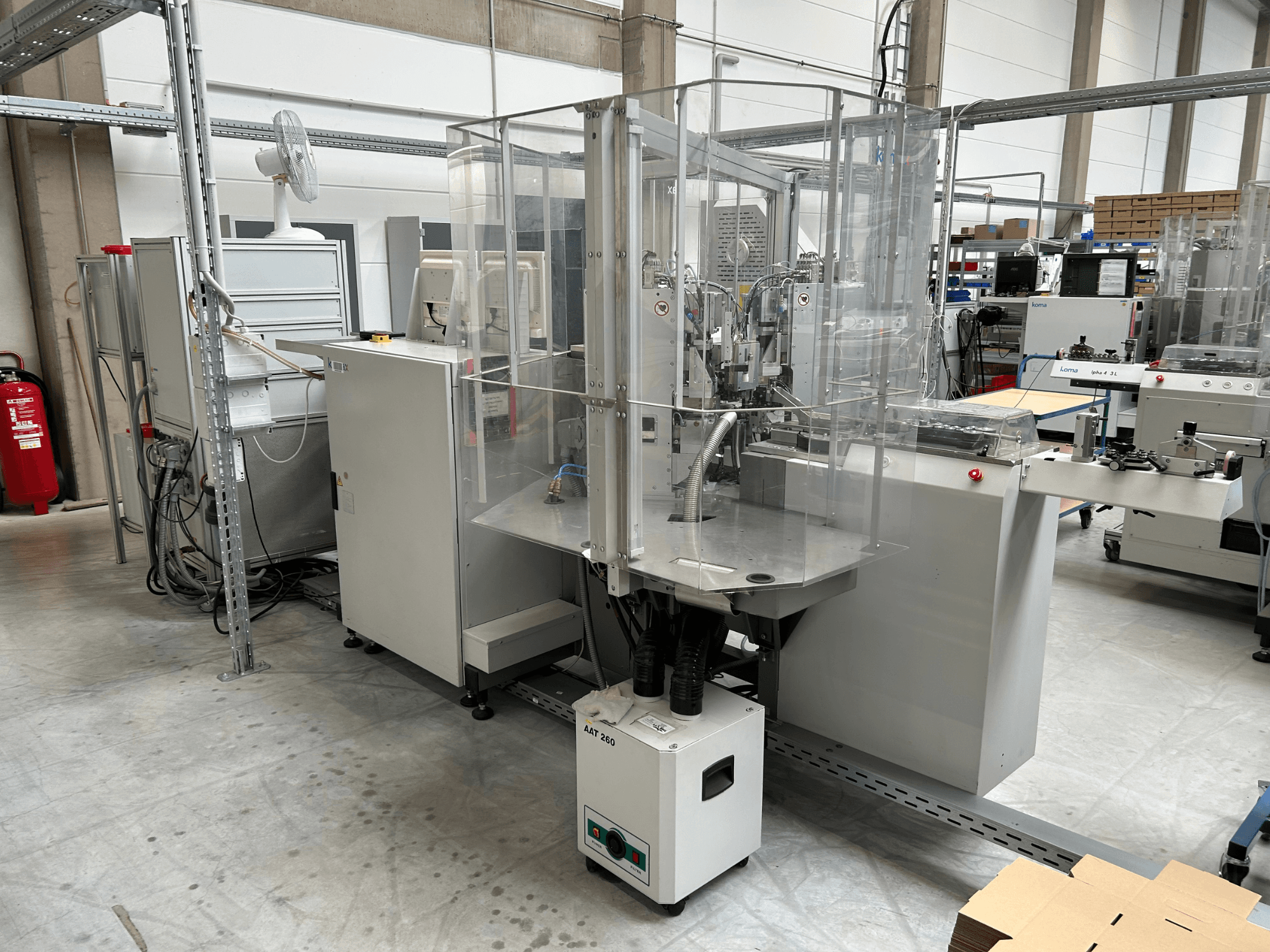

Alcance del sistema:

• Máquina totalmente automática Komax Alpha 433 L

• Unidad de almacenamiento de cable Komax ADS 123

• Recinto de seguridad

• Sistema de extracción (AAT 260)

• Ordenador operativo y unidad de control

• Diversos módulos de engaste y procesamiento, opcionales

• Otros accesorios opcionales disponibles bajo pedido

Se utiliza para:

• El sistema está en perfecto estado de funcionamiento y se ha utilizado para el procesamiento automático de cables, incluyendo el corte, el pelado, el engaste y la soldadura

• Todos los sistemas siguen actualmente conectados a la red eléctrica y son totalmente funcionales

• Aproximadamente 30 000 horas de funcionamiento
