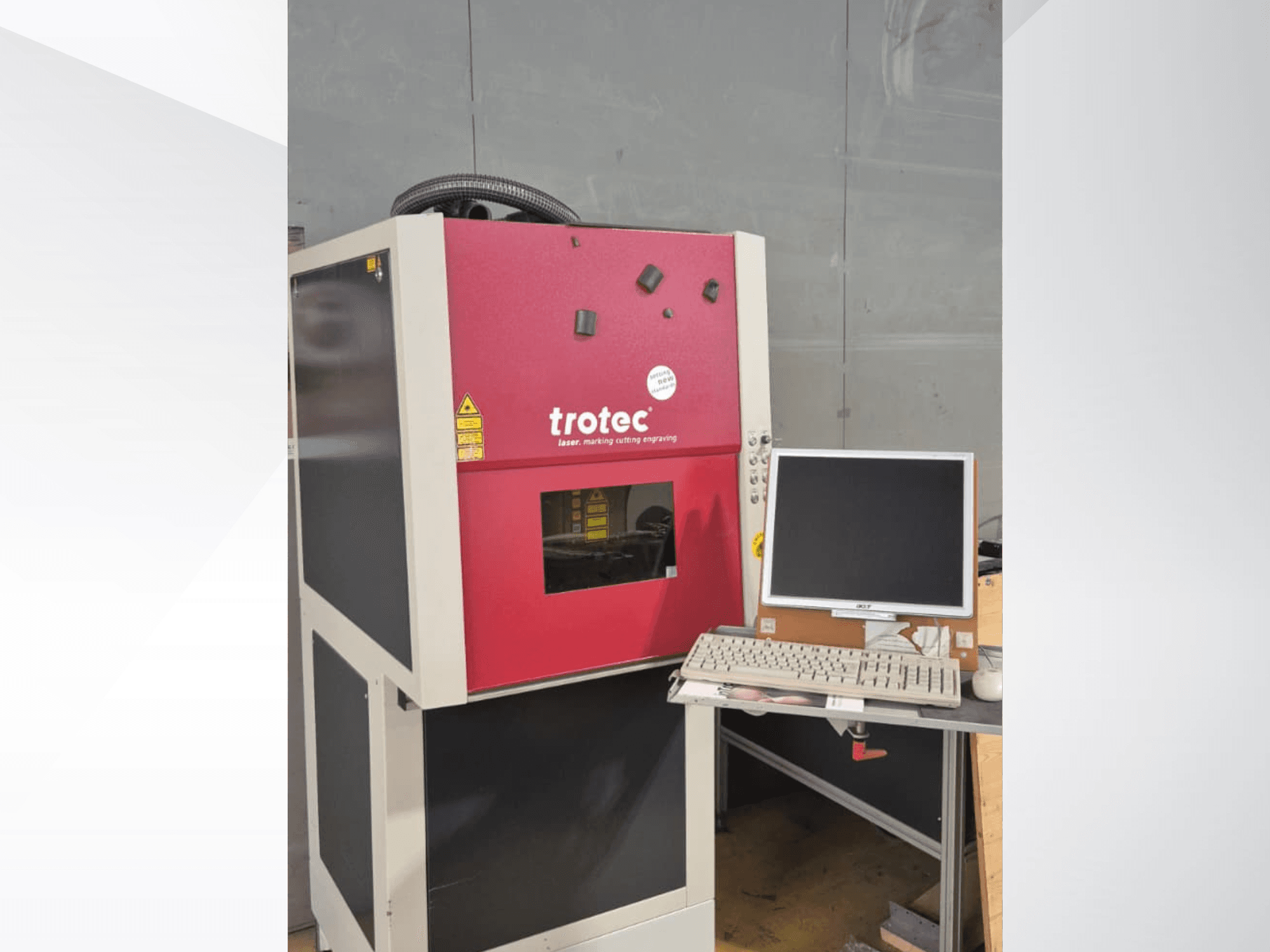

Trotec - Laser-Work-Station DE-OTH-TRO-2009-00001

Tipo de máquina: Máquina de marcado por láser de fibra

Modelo: Laser-Work-Station

Sistema láser: SpeedMarker FL20

Tipo de láser: Nd:YAG / Láser de fibra Yb pulsado

Longitud de onda: 1064 nm

Potencia del láser: 20 W

Clase de seguridad del láser: Clase 2 (estación de trabajo cerrada)

Cabezal de marcado: cabezal de barrido con galvanómetro

Lente: F-Theta de 160 mm

Campo de marcado: 110 × 110 mm

Distancia de trabajo: aprox. 200 mm

Diámetro de enfoque: aprox. 40 µm

Frecuencia de pulso: 20–80 kHz

Ancho de pulso: aprox. 100 ns (a 20 kHz)

Energía máxima del pulso: 1 mJ (a 20 kHz)

Calidad del haz: M² ≤ 1,5

Eje Z: eléctrico

Recorrido del eje Z: aprox. 400 mm

Altura máxima de la pieza de trabajo: hasta 250 mm

Área de trabajo: aprox. 400 × 400 mm

Mesa de trabajo: placa con ranuras en T

Puerta de seguridad automática

Buscador de enfoque con doble puntero láser

Iluminación interior del espacio de trabajo

Brazo giratorio para el monitor

Tensión de funcionamiento: 230 V CA, 50/60 Hz

Consumo total de energía: < 500 W

Consumo de la unidad láser: < 300 W

Refrigeración: refrigeración por aire

Longitud del cable de transmisión de fibra: 2 m

Sistema operativo: Windows XP Professional

PC de control: PC industrial

Procesador: Intel Pentium 4, 3,0 GHz

Software: SpeedMark

Interfaz de E/S digital de 24 V

Compatible con el marcado de códigos de barras

Compatible con códigos Data Matrix 2D

Admite el marcado de texto

Admite el marcado de fecha y hora

Admite la importación de gráficos vectoriales

Admite la importación de gráficos de mapa de bits

Materiales adecuados: acero, acero inoxidable, aluminio, latón, oro, metales recubiertos, plásticos, cerámica

Aplicaciones: marcado láser, grabado láser, identificación de piezas, serialización, marcado de códigos de barras y Data Matrix, marcado de logotipos, trazabilidad industrial
