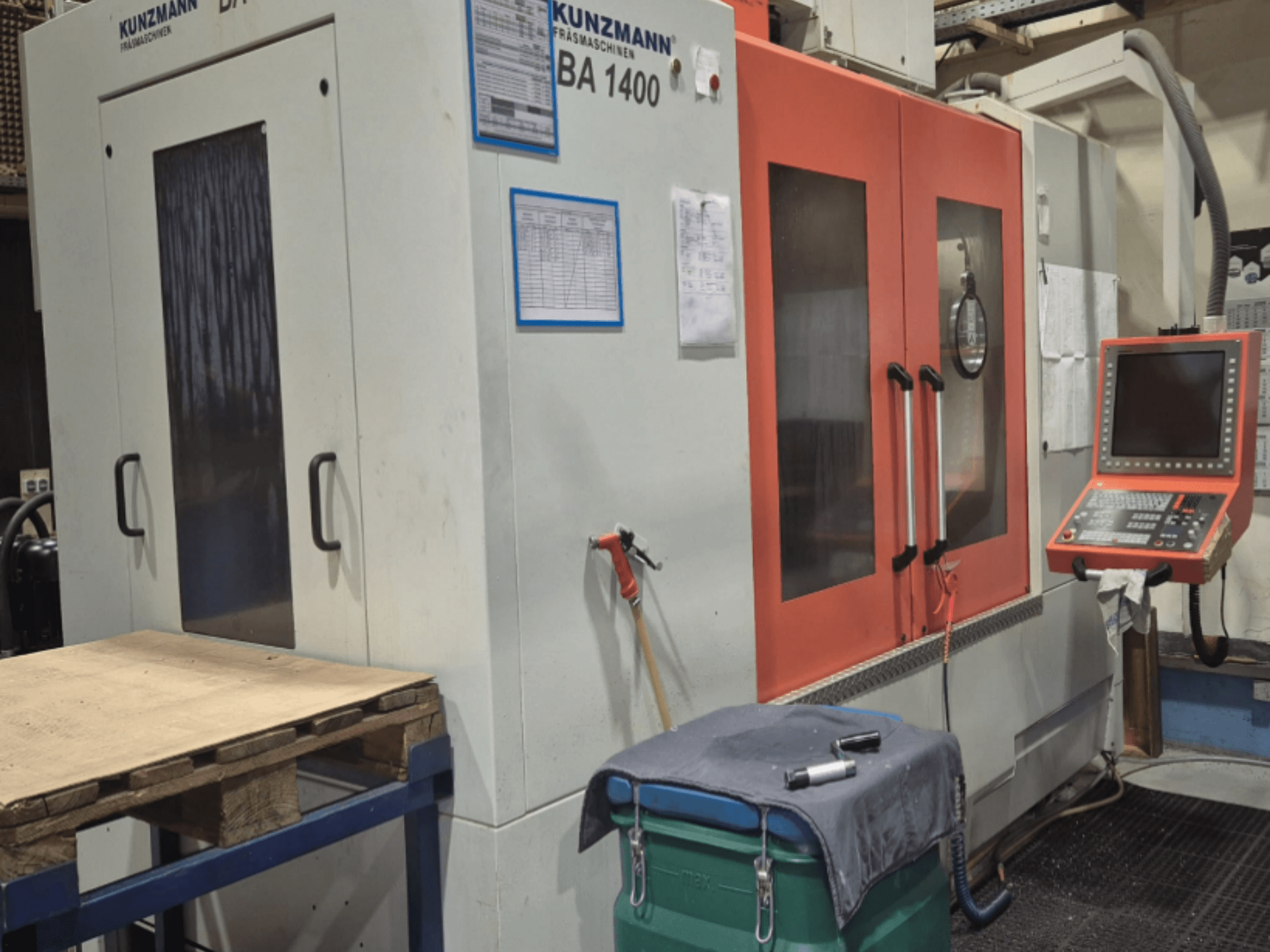

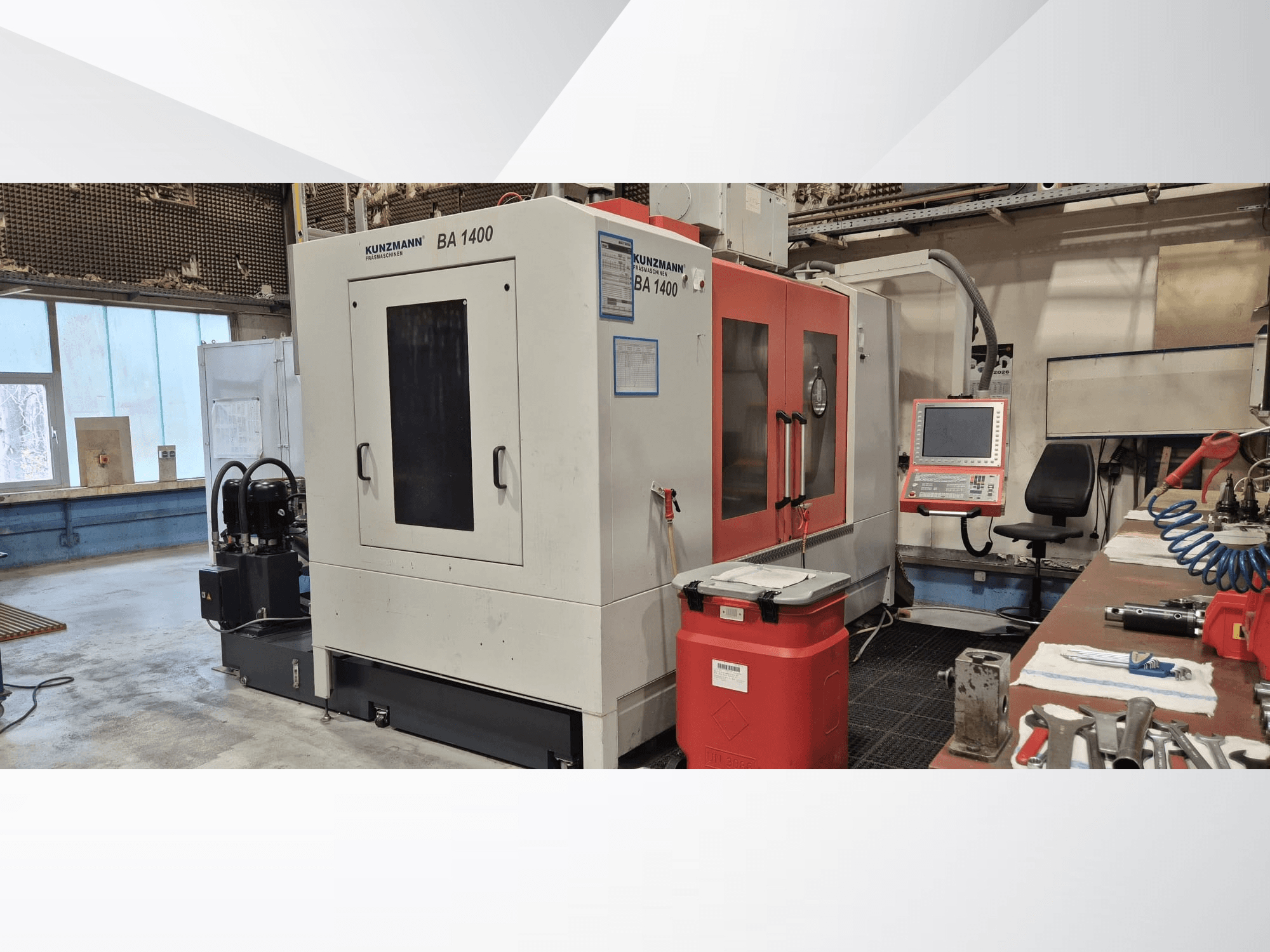

Esta KUNZMANN BA1400 de 3 ejes se fabricó en 2017. Cuenta con un potente motor de 28 kW y una unidad de control Heidenhain TNC 640. La máquina tiene un tamaño de mesa de 1400 x 710 mm y puede manejar un peso máximo de pieza de 1500 kg. Si está buscando obtener capacidades de mecanizado de alta calidad, considere el centro de mecanizado vertical KUNZMANN BA1400 que tenemos a la venta. Póngase en contacto con nosotros para más detalles.
Resumen
- marca: KUNZMANN
- año: 2017
- MODELO: BA1400
- tipo de aplicación: Fresado
- Ubicación: Alemania
- tipo de máquina: Centro de mecanizado vertical
- Marca de unidad de control: HEIDENHAIN
Información técnica - KUNZMANN BA1400
Unidad de Control
- Marca del control: HEIDENHAIN
- Modelo del control: TNC 640
Recorrido
- Número de ejes: 3
- Recorrido eje X: 1400 mm
- Recorrido eje Y: 700 mm
- Recorrido eje Z: 760 mm
Especificación Técnica
- Peso máximo de herramienta: 160 kg
- Potencia del husillo: 28 kW
- Velocidad del husillo: 10000 RPM
- Tamaño del cono: SK 40
Información adicional
Control Heidenhain TNC 640
Husillo estándar SK40 (accionado por correa)
Cono del husillo SK40
Velocidad 10.000 rpm
Husillo vertical ajustable progresivamente 20-10.000 rpm
Potencia 28 kW
Potencia 100% ciclo de trabajo 10,0 kW
Potencia al 40% del ciclo de trabajo 14,0 kW
Potencia al 100% del ciclo de trabajo 20,0 kW
Potencia al 40% del ciclo de trabajo 25,0 kW
Par del husillo de fresado al 100% del ciclo de trabajo 130 Nm
Par del husillo de fresado 40% ciclo de trabajo 190 Nm
Par con el husillo de fresado al 100% del ciclo de trabajo 180 Nm
Par del husillo de fresado 40% ciclo de trabajo 240 Nm
Portaherramientas MAS-BT40 con perno de tracción DIN 69872 A
Cambiador de herramientas 40 posiciones (almacén de cadena)
Peso máximo de herramienta 160 kg
Tiempo de cambio de herramienta 3 seg
Tiempo de viruta a viruta 8 seg
Dimensiones de la mesa 1400 × 710 mm
Peso máximo de la pieza 1500 kg
Recorrido del eje X 1400 mm
Recorrido eje Y 700 mm
Recorrido eje Z 760 mm
Área de trabajo eje X 1400 mm
Área de trabajo eje Y 700 mm
Área de trabajo eje Z 750 mm
Distancia del husillo a la mesa 180-930 mm
Centro del cabezal a la columna 760 mm
Avance X/Y/Z 10 m/min
Avance rápido X/Y/Z 20 m/minServomotores digitales sin escobillas en todos los ejes
Transportador de virutas con toma de refrigerante (versión LU)
Refrigerante a través del husillo hasta 40 bar
Caudal de refrigerante 25 l/min a 40 bar
Filtración fina automática del refrigerante 40 µm
Ventana giratoria en la puerta frontal
Sistema de extracción de neblina de aceite con filtración multietapa (filtro H13)
Volante electrónico HR 510 FS con botones integrados y parada de emergencia
Palpador TS 460 con transmisión por radio
Medición automática de la herramienta Heidenhain TT 46
Precisión de medición ≤ 15 µm
Desviación máxima del palpador 5 mm
Velocidad máxima de palpación 5 m/min
Software convertidor DXF para la transferencia de contornos 2D
Software de PC teleservicio para diagnóstico y mantenimiento a distancia
Tensión de funcionamiento 400 V 50 Hz
Consumo 35 kVA
Tensión de control 24 V
Peso de la máquina aprox. 8,5 t
Peso de la máquina aprox. 12000 kg
Dimensiones de la máquina aprox. 4,20 × 2,45 × 3,09 m
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
