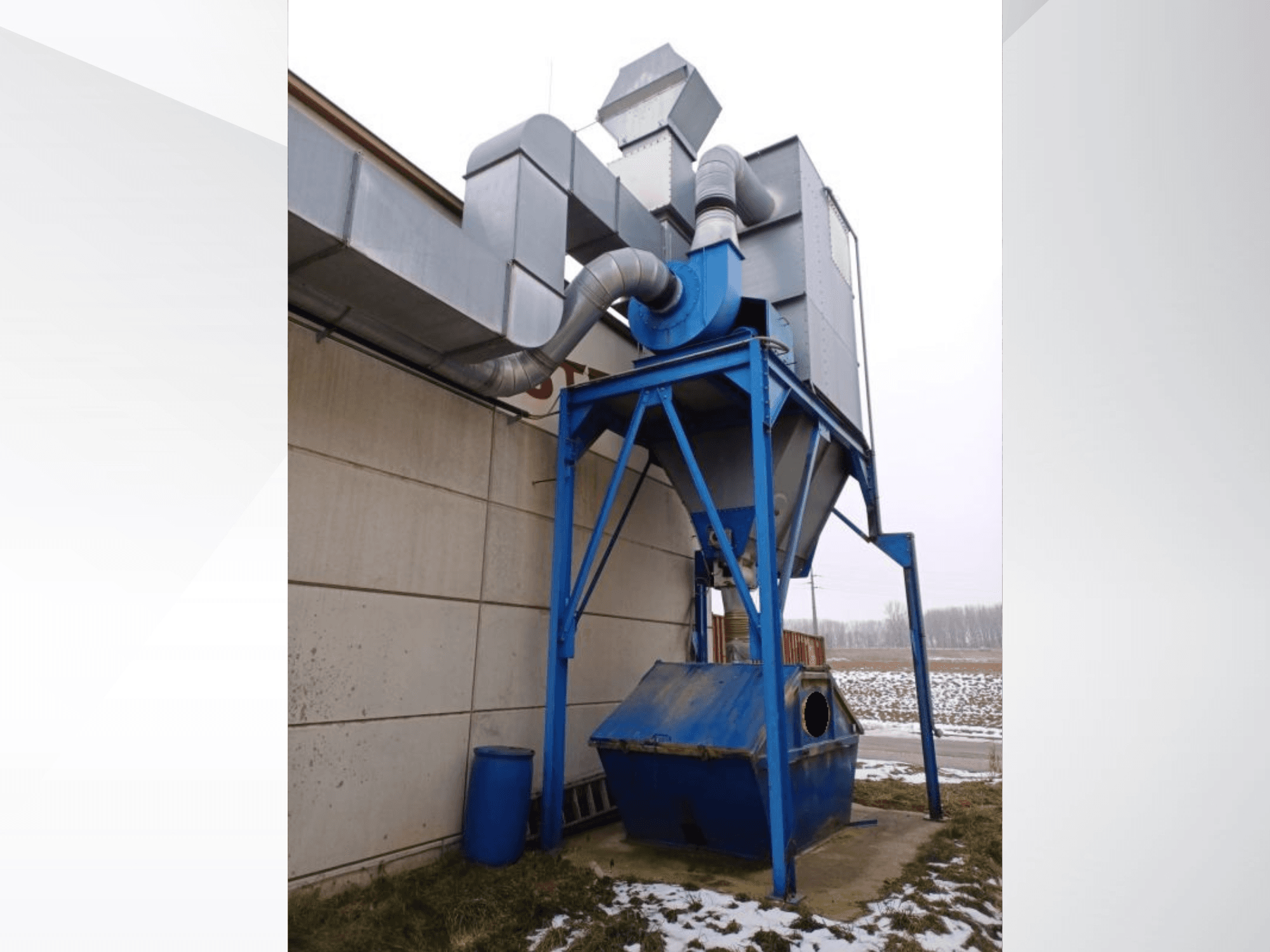

LBH - Suction systemAT-OTH-LBH-2002-00001

• Aire de retorno/aire de escape (datos técnicos):

  • Sección del conducto 700 x 700 mm

  • Velocidad del aire de retorno: 7,5 m/s

  • Velocidad del aire de escape en el taller: <0,5 m/s

  • Presión sonora a 3 m de la salida del aire de escape (funcionamiento en verano) 55 dB(A)

• Ventilador de extracción:

  • Diseño: Ventilador radial accionado por correa (rodete equilibrado estática/dinámicamente)

  • Tipo: VSR-080-0450-K VSR-080-0450-K

  • Potencia del motor: 22 kW

  • Caudal de aire: 13.750 m³/h

  • Presión total: 3000 Pa

  • Diámetro del tubo principal (lado del ventilador) 450 mm

  • Velocidad de extracción: 24 m/s

  • Presión sonora a 3 m: 78 dB(A)

• Sistema de filtro intermedio

  • Medio filtrante: Mangueras de fieltro de aguja de poliéster

  • Limpieza: 2 motores vibratorios, cada uno de 180 W / 3.000 min-1

  • Superficie filtrante 155 m²

  • Carga de la superficie filtrante 88 m³/h por m²

  • Polvo residual en aire limpio: <0,2 mg/m³

  • Categorías de aplicación: U, S, G

  • Instalación: Al aire libre con revestimiento galvanizado de protección contra la intemperie

  • Accionamientos: Motorreductor para transportador sinfín 0,55 kW; motorreductor para esclusa (válvula giratoria) 0,55 kW

• Sistema de tuberías (datos técnicos):

  • Tubería principal de extracción de virutas Ø459 mm

  • Velocidad del aire en los puntos de extracción 22-26 m/s

Equipamiento adicional

• Conductos y seguridad

  • Conductos de aire de retorno/escape galvanizados

  • Compuerta cortafuegos K90 probada en la penetración de la pared

• Controles/automatización:

  • Convertidor de frecuencia (VFD) en armario de distribución/control para volumen de aire variable

• Aislamiento de vibraciones/ruido:

  • Ventilador montado sobre amortiguadores de vibraciones

  • Compensadores de aspiración y presión

• Descarga y manipulación del filtro:

  • Transportador de tornillo sinfín (tornillo de descarga) con accionamiento de tornillo sinfín

  • Válvula rotativa (esclusa) con elementos de estanqueidad de goma; transmisión por piñón/cadena

  • Recipiente de recogida de virutas (bajo la descarga del filtro)

• Sistemas de protección y seguridad:

  • Línea de extinción con toberas de chorro, tendida hacia el exterior y hacia abajo, terminada con acoplamiento en C

  • Dispositivos de rotura (descarga de explosión) según VDI 3673

• Tuberías y accesorios de conexión:

  • Red de tuberías galvanizadas con tubos, codos, derivaciones, abrazaderas

  • Transiciones/manguitos a máquinas

  • Mangueras de extracción flexibles con abrazaderas

  • Válvulas de cierre galvanizadas para puntos de extracción no utilizados
