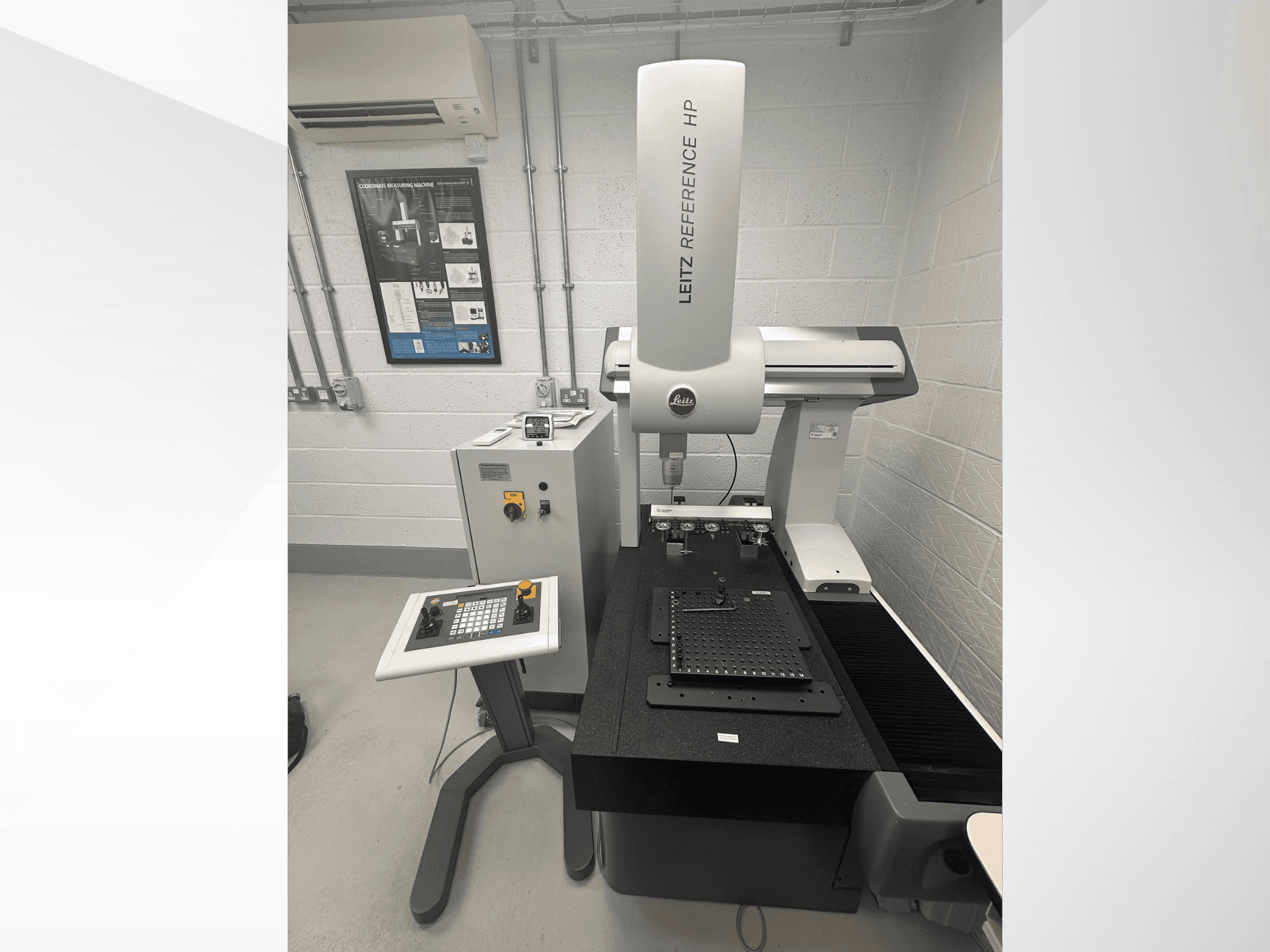

LEITZ - Reference HP 5.4.3 GB-MEA-LEI-2020-00001

• Visita: Posible con cita previa; se puede ver la máquina en funcionamiento

• Incoterm/Recogida: EXW Especificaciones técnicas

• Precisión (MPE-E): 0,70 + L/400 µm

• Error de palpado (MPE-P): 0,80 µm

• Mesa: Mesa de granito

• Sistema de palpado: Hexagon LSP-X3

• Sujeción del palpador: HP-S-X3

• Cambiador de palpadores: Bandeja cambiadora de palpadores Hexagon de 5 puertos

• Puertos de cambio: HR-X3-P

• Controlador: Controlador Leitz en armario independiente

• Mando de control: panel de Leitz con doble joystick y parada de emergencia Historial de la máquina / mantenimiento

• Agosto de 2020: Máquina y accesorios suministrados nuevos por Hexagon Metrology

• Septiembre de 2020: Paquete de software suministrado por Hexagon

• Febrero de 2021: Se adquirieron 6 palpadores escalonados M2 adicionales

• Abr. de 2021: Instalada y puesta en servicio en Andover por un ingeniero de Hexagon (informe de instalación/servicio n.º 15320)

• Última calibración: 16 de mayo de 2023, realizada por Hexagon Metrology

  • Norma: ISO 10360-2:2001

  • Certificado: CAA/REF769/543/16052023

  • Resultado: La calibración cumplió con las especificaciones del cliente

  • Certificado disponible previa solicitud

  • Validez de la calibración: hasta el 24 de mayo de 2024

Equipo adicional

• QUINDOS versión 2023

• Paquete I++ Simulator + QUINDOS

• Modelo adicional de MMC

• Gestor de licencias para el paquete de complementos

• Transferencia de la licencia de software: sujeta a confirmación por parte de Hexagon Periféricos y accesorios

• Estación de trabajo HP con 2 monitores

• Fijación cinemática:

  • Base cinemática universal Swift-Fix (1)

  • Placas cinemáticas Swift-Fix de 300 × 300 × 16 mm (2)

• Esfera de referencia cerámica de Ø 30 mm (1) Palos de medición, soportes, adaptadores y hardware de cambio

• Puertos del cambiador HR-X3-P (5)

• Kit de palpadores

• Portapuntas especiales (3)

• Soporte para 8 palpadores M5 + 8 palpadores de Ø2 mm (1)

• Adaptador de palpadores M5/M2 (1)

• Portapuntas M2 de 5 posiciones (1)

• Puntas escalonadas M2: 4 + 6

• Punta M2 R1 (1)

• Puntas especiales de rubí de Ø0,3 mm (8)

• Punta especial de rubí/carburo de Ø1 mm (1)

• Punta de Si3N4 de Ø1,5 mm (1)

• Punta de rubí de Ø3 × 35 mm (1)

• Punta de rubí de Ø3 × 50 mm (1)

• Punta de rubí de Ø5 × 60 mm (1)

• Extensión de titanio (1)

• Junta giratoria (1)

• Cubos ajustables (2)

• Cubo M5 (1)
