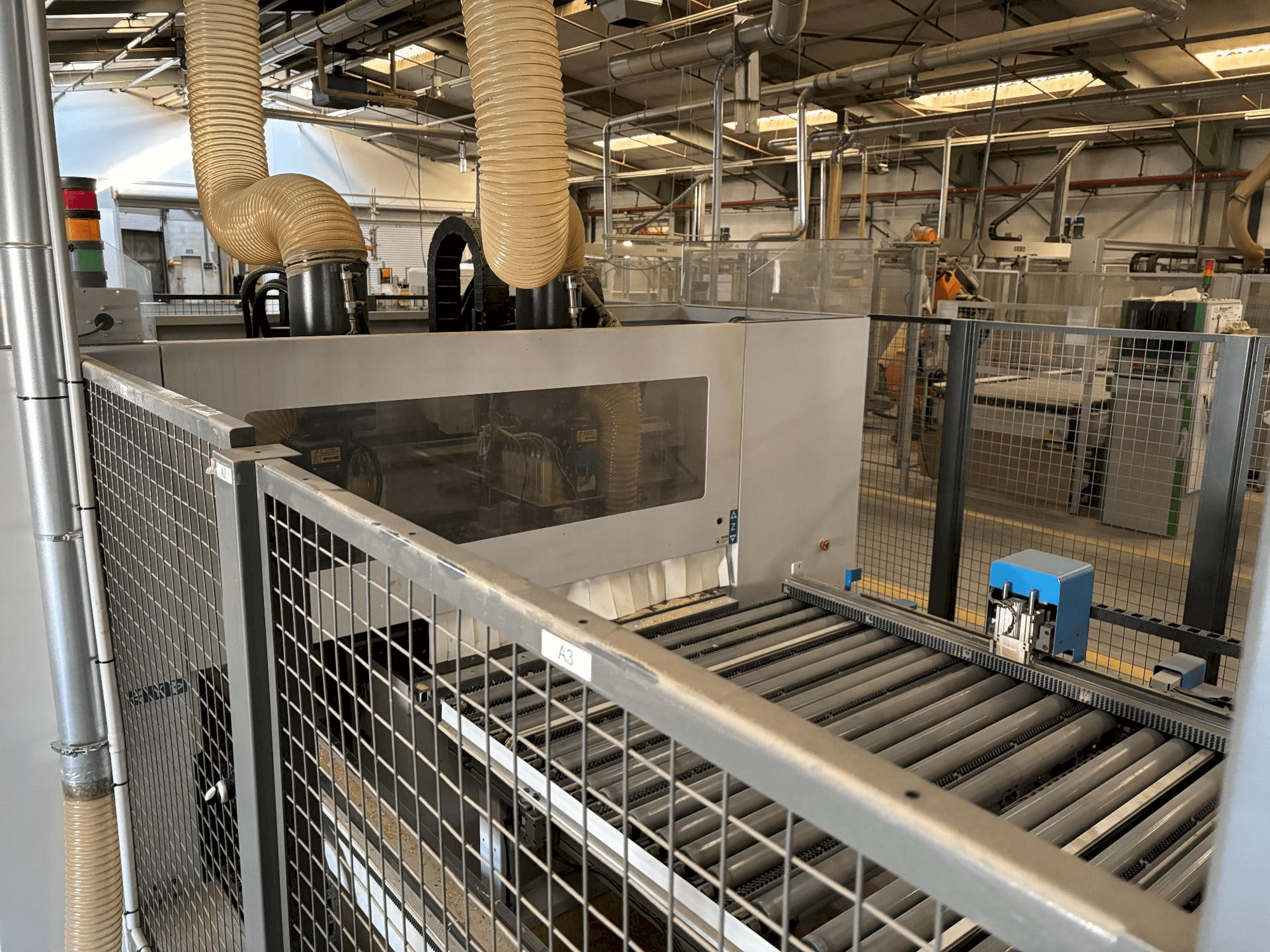

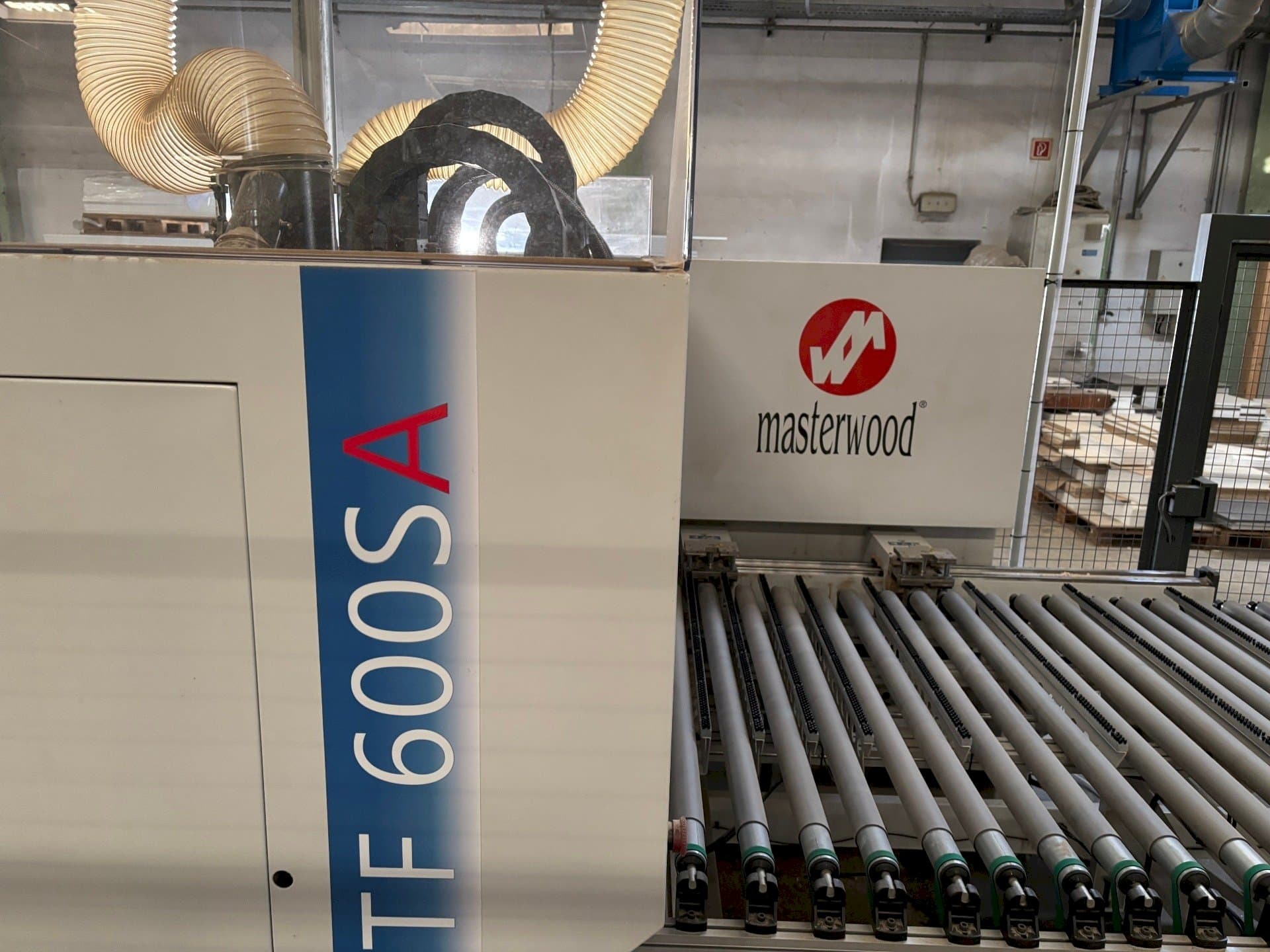

MASTERWOOD - MASTERDRILL TF 600 SADE-MIL-MAS-2020-00001

Centro de mecanizado de segunda mano Marca: Masterwood Modelo: MasterDrill TF 600 SA Año: 2020 Con el centro de mecanizado TF 600 SA, se pueden mecanizar paneles de diferentes tamaños uno tras otro por las seis caras sin interrupción. Las piezas se transportan a lo largo del eje X mediante dos pinzas independientes. Las pinzas están controladas por NC y también sirven como tope de referencia para alinear las piezas. Además, están equipadas con un dispositivo para medir automáticamente el grosor de la pieza. Velocidad máxima de avance de las pinzas: 130 m/min. Dimensiones mínimas y máximas de la pieza de trabajo: - Grosor de la pieza de trabajo: 8~ 60 mm - Longitud de la pieza de trabajo: 400 ~ 2500 mm - Anchura de la pieza de trabajo: 400 ~ 950 mm Cabezales de taladrado: - Los cabezales de taladrado están fabricados en una sola pieza fundida de aleación de aluminio. Dos cabezales taladran la pieza desde arriba y uno desde abajo. Esta disposición de los cabezales de taladrado convierte a la TF 600 SA en una máquina versátil con una elevada dinámica de taladrado. Cabezales de taladrado superiores: - Brocas verticales en dirección X: 7+7 - Brocas verticales en dirección Y: 5+5 - Brocas horizontales en dirección X: 2x2 + 2+2 - Brocas horizontales en dirección Y: 2+2 Cabezal de taladrado inferior: - Brocas verticales: 3x3 Sierra ranuradora: - Una sierra ranuradora montada en el cabezal de taladrado superior, cerca del tope, permite ranurar en la dirección X (diámetro máximo de la hoja de sierra = 125 mm). Las ranuras pueden cortarse desde un mínimo de 55 mm hasta un máximo de 850 mm. Husillo de fresado 2x3,5 kW: Datos técnicos: - Potencia máxima: 3,5 kW - Velocidad máxima: 18 000 rpm - Rotación a la derecha y a la izquierda - Accionamiento mediante variador - Portaherramientas ER 25 - Refrigeración por aire La precisión de posicionamiento de las unidades es de +/- 1/10 mm Descarga automática de piezas: Cinta transportadora motorizada con control por sensores. CNC y software: - La mesa de trabajo de la máquina está totalmente gestionada por NC y garantiza la sujeción continua de los paneles en todas las posiciones de trabajo. Todos los movimientos se realizan sobre la superficie de apoyo más amplia posible de la pieza de trabajo. Los dispositivos de sujeción se activan en función de la unidad de trabajo. La mesa de trabajo está equipada con un alineador lateral controlado por NC que garantiza la alineación perfecta del panel de la pieza de trabajo. Masterwork: - Masterwork permite al operario de la máquina programar de forma rápida y sencilla. El software puede importar los formatos de datos más importantes, como DCF y XML. Master Drill: Interfaz hombre-máquina para la gestión de actividades operativas (mantenimiento/equipamiento). Trepan: Una interfaz utilizada por el operario para operaciones manuales y de equipamiento. Lector de códigos de barras: - Transportador de rodillos motorizado para la carga de piezas en la entrada. - Software Palette CAM Start para Masterwood TF 600 SA - Escáner automático de códigos de barras en la entrada Nota: Los datos técnicos y las descripciones se han copiado de la confirmación de pedido original. Los datos tienen carácter meramente informativo y no son vinculantes.
