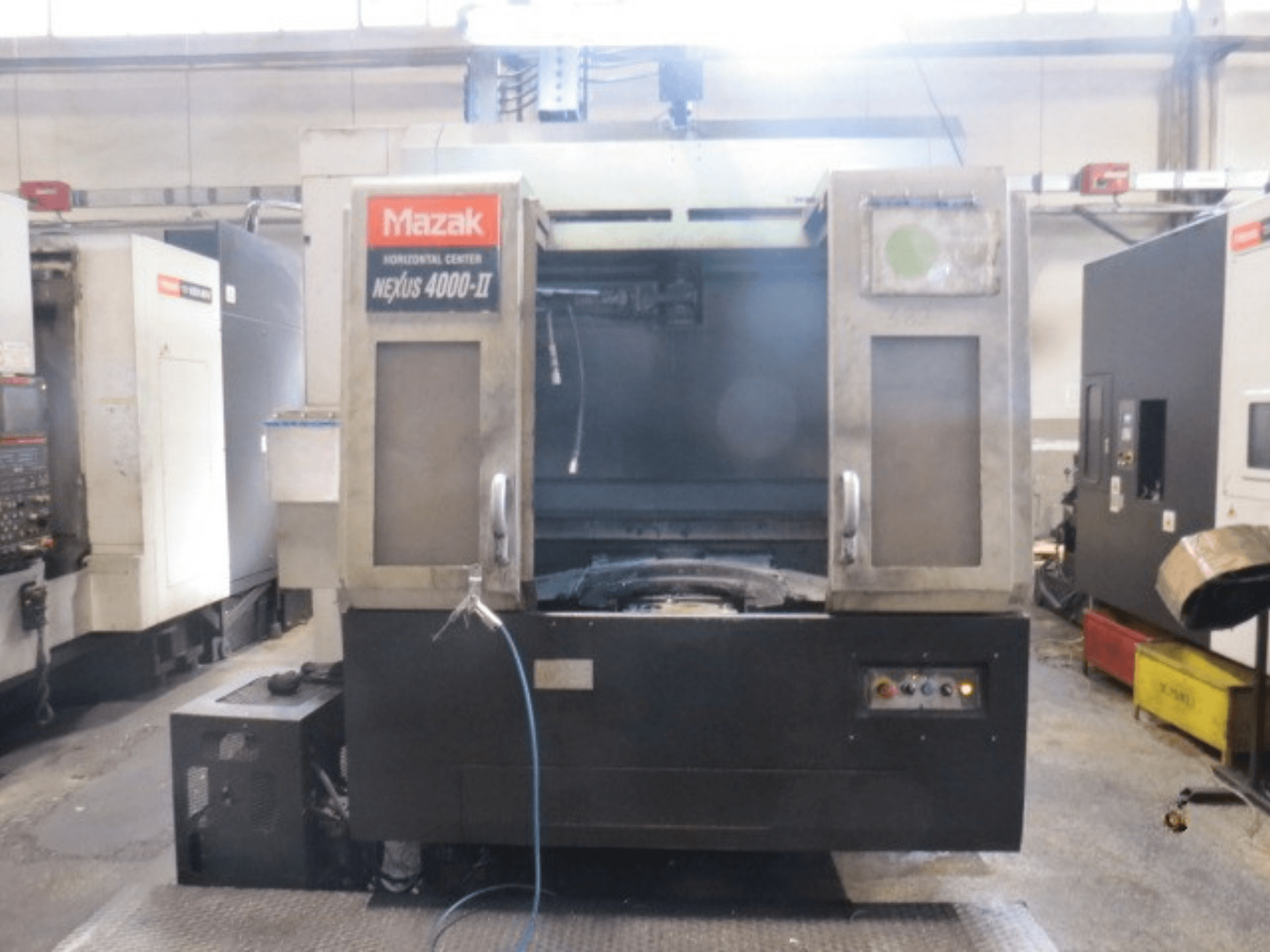

Mazak - NEXUS 4000 II TR-MIL-MAZ-2011-00001

• Desplazamientos

  • Desplazamiento rápido (X/Y/Z): 60 000 mm/min

  • Avance máximo de corte: 60 000 mm/min

• Capacidad de la pieza de trabajo

  • Diámetro máximo de la pieza: Ø630 mm

  • Altura máxima de la pieza: 900 mm

  • Peso máximo de la pieza: 400 kg

• Palé / Mesa

  • Dimensiones del palé: 400 × 400 mm

  • Cambiador de palés estándar: 2 palés

  • Tiempo de cambio de palé: 6 s

  • Indexación estándar del eje B: 1° × 360 posiciones

  • Tiempo de indexación del eje B: 1,3 s / 90°

  • Mesa de posicionamiento NC opcional: 0,001°

  • Mesa giratoria NC opcional: 0,0001°

  • Repetibilidad de posicionamiento del palé: ≤4 µm

• Husillo (dos configuraciones)

  • Husillo de alto par a 12 000 rpm

    • 30 kW / 30 min; 22 kW en continuo

    • Par máximo: 300 Nm

  • Husillo de alta velocidad de 18 000 rpm

    • 35 kW / 30 min; 26 kW en continuo

    • Par máximo: 168 Nm

  • Rango de velocidad del husillo: 35–12 000 rpm o 35–18 000 rpm (según la versión)

• ATC / Almacén de herramientas

  • Almacén de serie: 40 herramientas

  • Opcional: 60 / 80 / 120 / 160 herramientas

  • Portaherramientas: ISO BT40

  • Diámetro máximo de la herramienta: Ø95 mm

  • Diámetro máximo de la herramienta sin herramientas adyacentes: Ø150 mm

  • Longitud máxima de la herramienta: 420 mm

  • Tiempo de viruta a viruta: 2,7 s con herramientas <6 kg; 3,2 s con herramientas de 6 a 12 kg

• Refrigerante

  • Depósito de refrigerante: 500 l

  • Refrigerante por inundación de serie

  • Unidad de refrigeración del husillo incluida en la especificación estándar

• Eliminación de virutas

  • De serie: transportadores en espiral a ambos lados de la mesa

• Precisión

  • Precisión de posicionamiento bidireccional X/Y/Z: 0,012 mm

  • Repetibilidad bidireccional en los ejes X/Y/Z: 0,008 mm

• Eléctrica / neumática

  • Tensión (según destino): 200 / 220 / 380 / 400 / 415 / 440 / 460 / 480 V

  • Frecuencia: 50/60 Hz

  • Presión de aire: 0,5–0,9 MPa

  • Consumo de aire estándar: 200 L/min

Equipamiento adicional

• Opciones de refrigeración a través del husillo (CTS): 0,8 MPa, 1,5 MPa, alta presión 6,9 MPa

• Opciones de gestión de virutas: transportador de virutas con descarga lateral, transportador de virutas con descarga trasera

• Filtración: diversos sistemas de filtración de refrigerante y virutas
