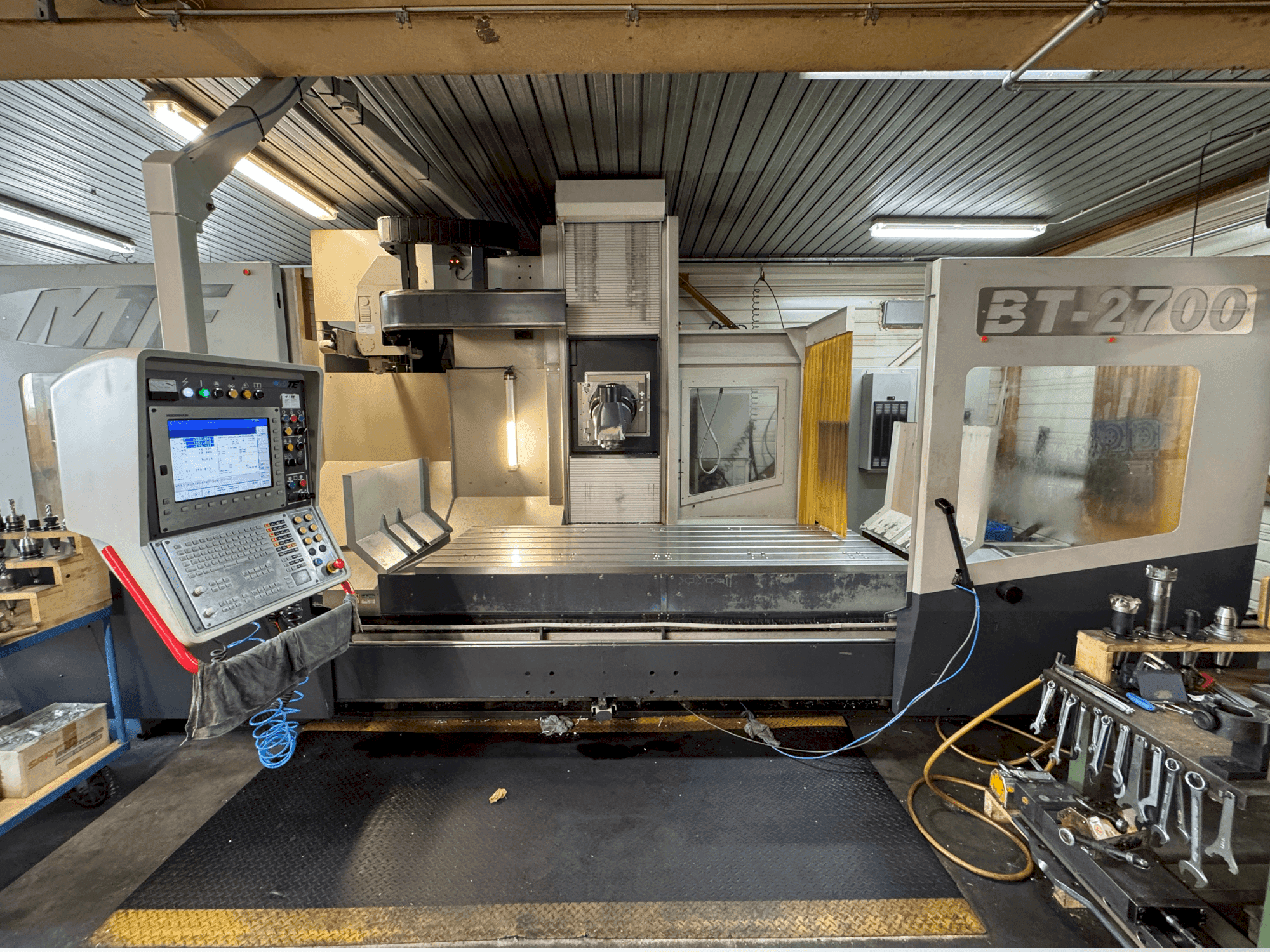

MTE - BT-2700DE-MIL-MTE-2015-00001

Equipamiento adicional

• - Sistema hidráulico / Unidad de refrigeración con control de temperatura / Sistema de lubricante refrigerante Armario de control con iluminación y unidad de aire acondicionado / Cubierta telescópica / Iluminación de la zona de trabajo / Vallado de seguridad y puerta de acceso protegida

Información adicional

Beneficios de la máquina

• Beneficios técnicos de la máquina:
  • - Mesa de sujeción/superficie de sujeción longitud: 2700 mm / anchura: 1000 mm
  • - Potencia máxima de accionamiento: 32 kw a partir de 198 rpm / par máximo: 1120 nm (constante hasta 376 rpm) / gama de velocidades: 0-6000 rpm / velocidades de husillo 6000 rpm: gama baja 0-984 rpm, gama media 918-2456 rpm, gama alta 2404-6000 rpm
  • - Control cnc con pantalla plana de 15. 1" y péndulo de control pivotante
  • - En horas 32000

Más información

• - Capacidad/recorrido: Eje X (recorrido longitudinal): 2.500 mm Eje Z (recorrido vertical): 1.250 mm (opcional) Eje Y (recorrido lateral): 1.200 mm (opcional) Mesa de sujeción/Superficie de sujeción: Longitud: 2.700 mm Anchura: 1.000 mm Carga máxima de transporte: 9.000 kg Diseño: Diagonal (gira en 2 planos) Rango de velocidad: 0-6.000 rpm Posiciones de paso/giro: 2,5 x 1 (con engranaje Hirth) 144 posiciones articulación diagonal, 360 posiciones articulación vertical Portaherramientas: DIN 69871 AD Espárrago de tracción: DIN 69872 Forma A Conicidad: DIN 69871 Fuerza de amarre de la herramienta: 15.000 N Accionamiento Husillo principal: Motor / Marca: Accionamiento del husillo principal Heidenhain Potencia máxima de accionamiento: 32 kW desde 198 rpm Par máximo: 1.120 Nm (constante hasta 376 rpm) Control de velocidad/engranaje: 3 velocidades (refrigeradas por aceite) con conmutación automática Velocidades del husillo 6.000 rpm: gama baja 0-984 rpm, gama media 918-2.456 rpm, gama alta 2.404-6.000 rpm Avance de los ejes de accionamiento: Motores de accionamiento de ejes: Heidenhain (accionamientos digitales) Avance rápido máximo: (ejes X/Y/Z) 25.000 mm/min Avance de trabajo máximo: (ejes K/Y/Z) 15.000 mm/min Aceleración media máxima: 2 minutos* Fuerza de avance máxima: (ejes X/Y/Z) 21.500 N Sistemas de accionamiento de ejes: Eje X (longitudinal) Husillo de bolas (precargado) ® 63x40mm Eje Z (vertical) Husillo de bolas (precargado) © 50x20mm Eje Y (transversal) Husillo de bolas (precargado) ® 50x20mm Mesa de sujeción/superficie de la mesa Número de ranuras en T: 7 Tamaño de las ranuras en T: mm22 H12 Ranura de referencia: mm22 H 7 Distancia entre ranuras en T: 140mm Espacio necesario: Longitud aprox. Altura aprox. Anchura aprox. BT 2700 (a = 1250mm) (a Y= 1200mm) Peso de la máquina: Peso BT 2.700kg Carga conectada: aprox. 7.200 mm (sin transportador transversal + 1.280 mm) aprox. 3.250 mm (sin cambiador de herramientas) aprox. 4.900 mm aprox. 18.500 mm KVA aprox. 45 Equipamiento básico de la máquina Control numérico HEIDENHAIN ITNC 530 (HSCI) con pantalla plana de 15,1" y péndulo de mando pivotante para el manejo de la máquina delante y detrás de la máquina. La bancada de la máquina, la mesa de sujeción, la columna de la máquina y el sillín vertical son de fundición de grafito laminar GG30 para mejorar las propiedades de amortiguación. El carro de fresado es de fundición de grafito esferoidal GJS-500 de alta calidad para garantizar la máxima rigidez y, por tanto, la máxima precisión mecánica del eje del carro. Cabezal de fresado automático de fundición de acero (GS 60) con diseño diagonal, inclinable, 2,5° / 2,5° (opcional 2,5° x 1°) y una velocidad de 4.000 rpm (opcional 3.000/6.000 rpm). Orientación del husillo mediante el control NC Reductor del husillo principal refrigerado por aceite, 3 etapas con conmutación automática, una potencia máxima de 32 kW y un par máximo de 1.520 Nm Los engranajes del reductor son helicoidales. Los engranajes son de acero al cromo-níquel, templados y rectificados con precisión. Guías lineales INA de recirculación de rodillos en los 3 ejes Eje X (longitudes): 10 unidades, tipo: INA RUE 45 EL Eje Z (vertical): 4 rodamientos, tipo: INA RUE 55 EL Eje Y (transversal): 8 unidades, tipo: INA RUE 45 EL y guías planas adicionales como patines de amortiguación Sistema hidráulico: Unidad de refrigeración Rexroth con control de temperatura para refrigerar el aceite del engranaje. Accionamiento del husillo principal y de los ejes mediante motores de corriente alterna Heidenhain (digital) Sistema de medición lineal Heidenhain (0.001 mm) en todos los ejes Contrapeso hidráulico en el eje vertical Los carros de fresado por encima y por debajo del eje vertical están encerrados con una cubierta de rodillos para proteger el compartimento trasero de la máquina Los ejes verticales (en el compartimento trasero de la máquina) por encima y por debajo del sillín vertical están encerrados con una cubierta de fuelle para proteger las guías, el husillo de bolas, y el sistema de medición de la suciedad Lubricación central automática de los ejes y husillos de bolas Sistema de lubricante refrigerante para suministrar lubricante refrigerante desde el exterior a las herramientas de mecanizado Armario de control con iluminación y unidad de aire acondicionado Cubierta telescópica para proteger las guías y las unidades de accionamiento en el eje X Volante electrónico portátil, "Heidenhain HR-410" con selección de ejes Compensación automática de temperatura Pedal eléctrico adicional para cambios manuales de herramientas Protección contra salpicaduras en 4 lados con una gran ventana de visualización. Las puertas correderas de la parte delantera de la máquina se pueden abrir en toda la longitud de la mesa de sujeción. Puerta corredera adicional en la parte trasera de la zona de trabajo. Las puertas correderas están equipadas con interruptores de seguridad conformes a la normativa CE e integrados en el circuito de parada de emergencia de la máquina. Vallado de seguridad Fell Protege la zona trasera de la máquina con una puerta de acceso protegida Iluminación de la zona de trabajo Acabado de pintura: gris grafito RAL 7024 / gris ágata RAL 7038 Ampliación del recorrido vertical de la máquina de Z = 1000 mm a Z = 1250 mm Ampliación de la carrera transversal de la máquina de Y = 1000 mm a Y = 1200 mm Cabezal de fresado giratorio automáticamente en diseño diagonal, con división 2,5°x 1° (perfil de diente Hirth) Velocidad 6.000 rpm Husillo portaherramientas BIG Plus: El husillo portaherramientas está equipado con un contacto cónico y frontal simultáneo para la herramienta Refrigeración por aire a través del husillo: El aire comprimido se puede suministrar alternativamente para la refrigeración de la herramienta a través del centro de la herramienta (IKZ) de acuerdo con DIN 69871 Forma AD Refrigeración por aire a través de toberas de refrigeración (externas): Suministro de aire a la herramienta/pieza de trabajo como alternativa al suministro de refrigerante a través de boquillas de refrigerante externas en el husillo de la herramienta. Lubricación por cantidad mínima Sistema Lubrix: Alternativamente se puede suministrar una mezcla de aceite y aire a través del centro de la herramienta (IKZ) según DIN 69871 Forma AD para la refrigeración y lubricación de la herramienta. Cambiador automático de herramientas HN: Versión de la máquina con un cambiador automático de herramientas montado en el soporte de la máquina. Diámetro máx. de herramienta: Diámetro máx. de herramienta con espacios auxiliares libres en el almacén: 125 mm 250 mm Longitud máx. de la herramienta: 380 mm Peso máx. de la herramienta: 20 kg Transportador de virutas: Transportador de virutas montado en la dirección longitudinal de la máquina entre el soporte de la máquina y la mesa de sujeción, diseño de cinta articulada. Expulsión por la derecha. Segundo transportador de virutas: Transportador de virutas montado en la dirección longitudinal de la máquina delante de la mesa de la máquina, diseño de correa articulada. Expulsión a la derecha. Transportador transversal: Para reducir la longitud total de la máquina en 1.300 mm se utiliza un transportador transversal en diseño de cinta articulada en el lado izquierdo con expulsión trasera. Protección sencilla contra salpicaduras: La máquina está equipada con una simple protección contra salpicaduras en lugar del recinto estándar de seguridad y protección contra salpicaduras: En la parte delantera y trasera derecha de la mesa de la máquina hay montadas grandes puertas correderas con mirillas. Sistema de sonda de medición por radio HH TS 460: El sistema de sonda de medición por radio TS632 de Heidenhain permite la medición y alineación electrónicas fiables de las piezas de trabajo en todas las posiciones del cabezal de fresado gracias a la transmisión ilimitada de señales de ondas de radio mediante prácticos ciclos de medición. - Sistema de sonda de medición por radio TS460 Activación bidireccional Cono inclinado DIN69871 SK40 M4 Pasador de sonda (vástago cerámico), longitud = 53 mm - Receptor de radio Antena flexible con conector TNC, cable de conexión (2 m) con conector para control Heidenhain i Conexión TNC 530 HSCI X 112
