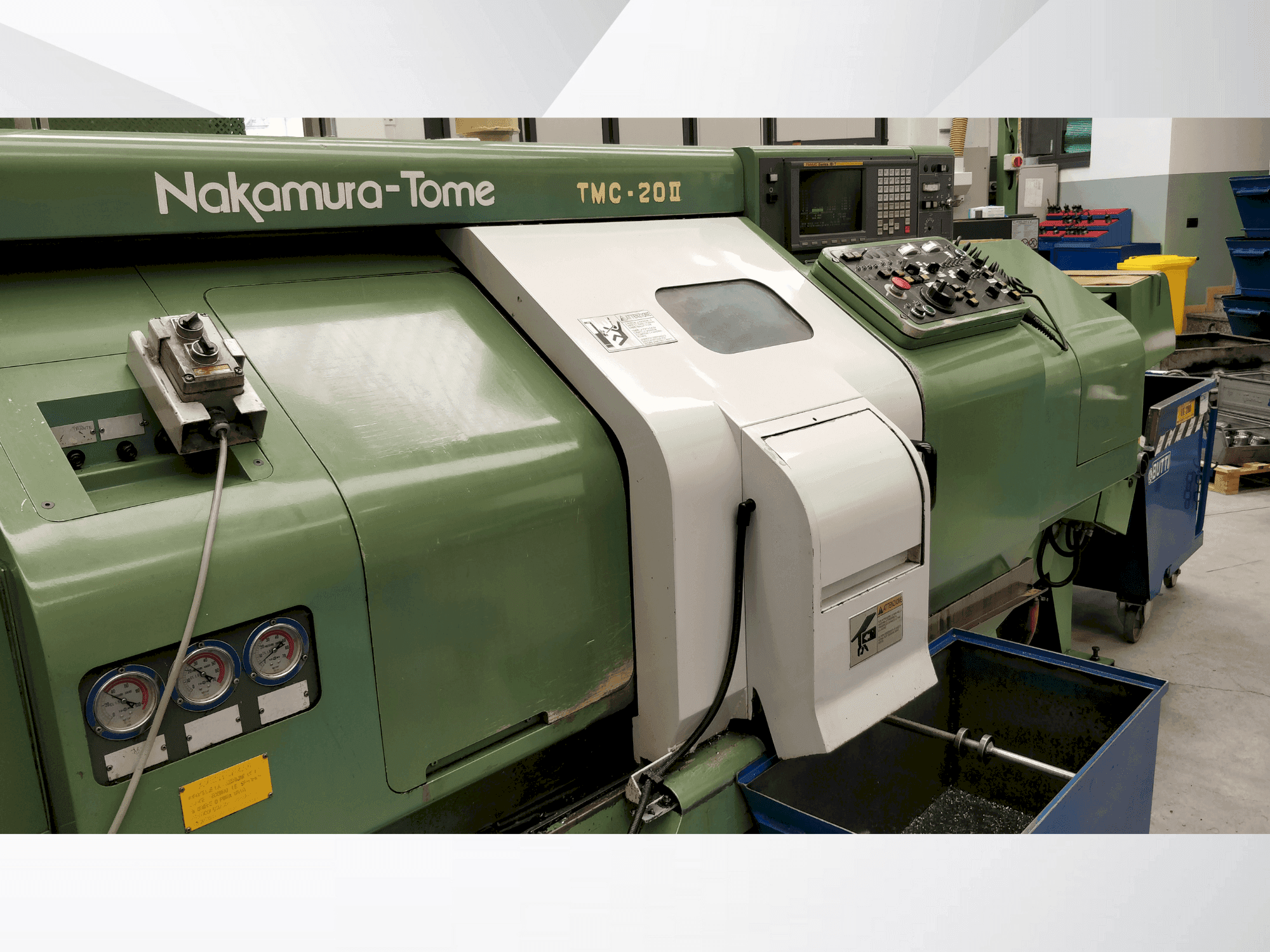

NAKAMURA-TOME - TMC20-IIIT-TUR-NAK-1995-00001

Beneficios de la máquina

Ventajas técnicas de la máquina

• Tipo de control: fanuc 18ta / número de ejes controlables: 3 ejes (x, z, c) para tmc-20iim; 2 ejes (x, z) para tmc-20ii / capacidad de almacenamiento de programas: 20m (longitud de cinta) estándar / número de programas registrados: 63 programas / pantalla crt: 9" crt (monocromo) / función i/o: rs232c
• Tipo de nariz de husillo: a2-5 / tamaño de mandril: b / diámetro de husillo: 62mm / motor de husillo principal: ac 11/7. 5kw / velocidades del husillo: 45-4500 min-¹/ cilindro de mandril hueco es estándar / diámetro interior del cojinete frontal: 90mm / agujero a través del tubo de tracción: 52mm
• Tipo de cabezal de torreta: torreta de tambor / número de herramientas: 10 / tamaño de herramienta cuadrada: 25mm x 20mm / tamaño de herramienta redonda: 32mm, 25mm / indexación precisa: 0. 2 seg/estación / número de herramientas giratorias: 10 / velocidad de rotación de las herramientas: 30-3600 min-¹ / motor de fresado: ac 2. 2/1. 5kw / las 10 estaciones de fresado/taladrado opcionales se accionan individualmente mediante un motor de 2. 2kw
• X, motor de accionamiento del eje z: ac 0. 9kw (x), ac 1. 8kw (z) / x, recorrido del eje z: 162. 5mm (x), 340mm (z) / x, velocidad de avance rápido del eje z: 16 m/min (x), 24 m/min (z) / servomotores ac de alta respuesta sin escobillas para ejes x y z
• Recorrido del cabezal: 350 mm / velocidad de avance rápido del cabezal: 24 m/min / tipo de punta del husillo: a2-5 / tamaño del portabrocas: portabrocas de 6" / diámetro del husillo: 47 mm / motor del segundo husillo: ca 5. 5/3. 7kw / velocidades del husillo: 45-4500 min-¹
• Dimensiones totales (l x a x a): 1933mm × 1450mm × 1825mm / dimensiones totales con 2º husillo (l x a x a): 2905mm × 1665mm × 1825mm / peso de la máquina: 2700 kg; 3000 kg con 2º husillo / fuente de alimentación: 26. 5 kva
• Diámetro de la barra: 10-45mm / longitud de la barra: 2. 5m, 3. 0m, o 4. 0m / velocidad del husillo: 10000-3500 rpm / velocidad de avance: 220 mm/seg / max. Fuerza de avance: 50 kg / descarga de restos: tipo de descarga trasera o delantera
