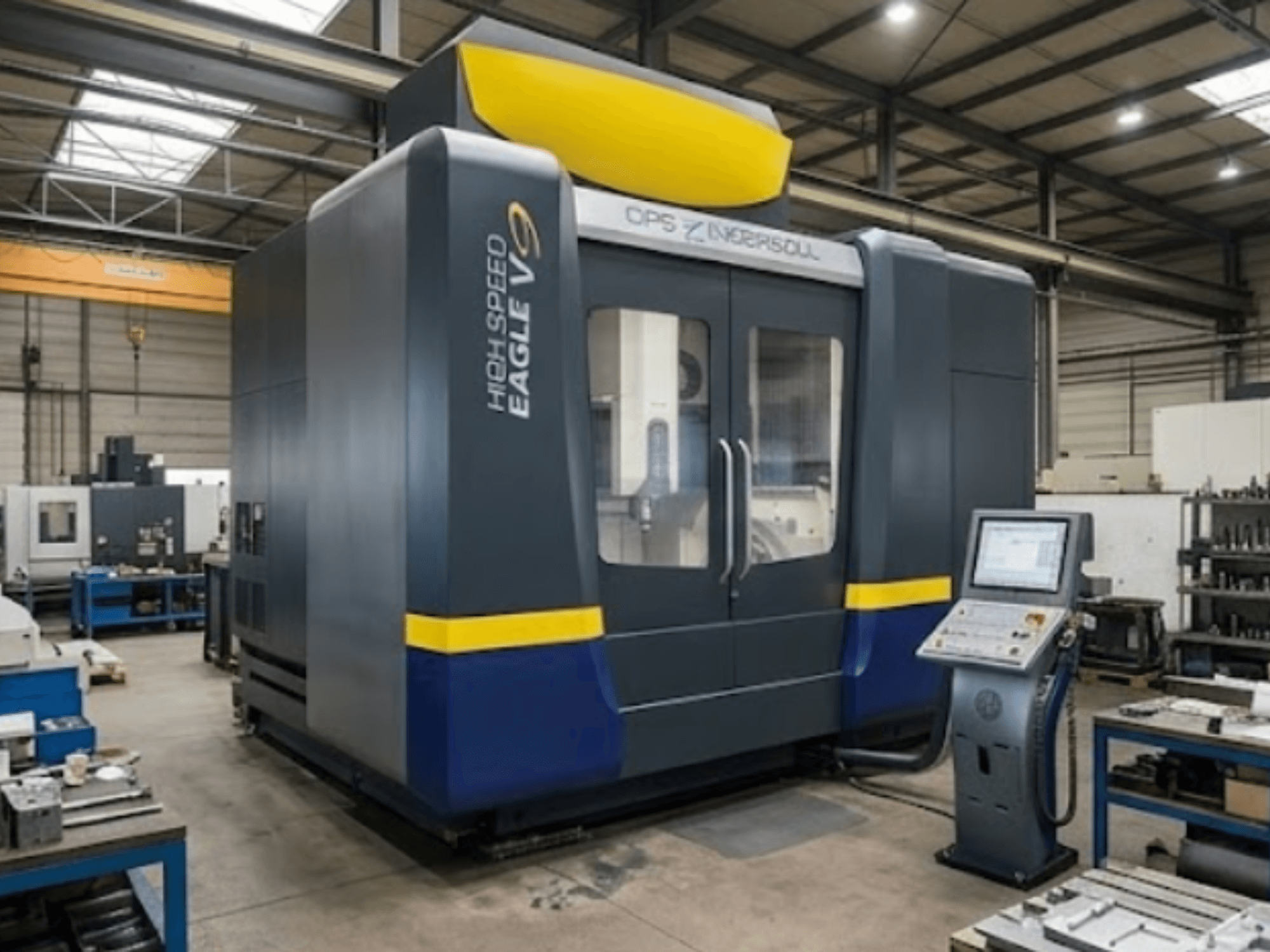

OPS INGERSOLL - Eagle V9DE-MIL-OPS-2014-00001

- Estructura de la máquina: accionamiento de doble pórtico en los ejes X e Y, bancada de hormigón polimérico con amortiguación de vibraciones y montaje en tres puntos sin necesidad de cimientos

- Recorrido del eje X: 800 mm

- Recorrido del eje Y: 600 mm

- Recorrido del eje Z: 500 mm

- Recorrido del eje B: 140° / 60°

- Recorrido del eje C: 360°

- Velocidad del eje B: 25 rpm

- Velocidad del eje C: 100 rpm

- Velocidad máxima de desplazamiento rápido: 45 m/min

- Aceleración máxima: 10 m/s²

- Husillo 1 (estándar): husillo de alta frecuencia HSK-A63, potencia de 35 kW, de 1 a 18 000 rpm, par de 83 Nm

- Cambiador de herramientas del husillo 1: HSK-A63, 48 posiciones

- Husillo 2 (opción 5): husillo de alta frecuencia HSK-E50, potencia de 17 kW, de 1 a 36 000 rpm

- Cambiador de herramientas del husillo 2: HSK-E50, de 72 posiciones

- Sistema de control: HEIDENHAIN iTNC 530 HSCi

- Tipo de mesa: mesa con ranuras en T (sustituida por la unidad de 4.º/5.º eje si se configura la opción)

- Capacidad de la pieza de trabajo en el 4.º/5.º eje: 500 mm de diámetro x 500 mm de altura, peso máximo de 250 kg

- Paquete de precisión 1: Circuito de intercambio de calor de +/- 0,1 °C y refrigeración del accionamiento

- Paquete de precisión 2: Compensación de errores de posición y geometría en los ejes X/Y/Z

- Paquete de precisión 3 (opción de 5 ejes): ATDC (control automatizado de la deriva térmica), compensación de 5 ejes, Heidenhain KinematicsOpt con esfera de calibración

- Medición de herramientas: sistema láser Blum para el control de roturas de herramientas y la compensación de longitud y diámetro de las mismas

- Medición de la pieza: sonda táctil por infrarrojos Renishaw

- Lubricación: lubricación por cantidad mínima (husillo externo), lubricación centralizada automática para el husillo, el accionamiento y el sistema de guías

- Sistema de automatización/manipulación (opción 13): sistema de manipulación IMC5 MultiChange light (año 2004) montado en el lado derecho, pinza estándar RCS, cargador de piezas de 8 posiciones

- Almacén de electrodos (Opción 14): Almacén doble de electrodos Erowa ITS (154 posiciones)

- Características adicionales:

caja de virutas

limpieza automática de la fresa con agente pulverizador

Volante HR410
