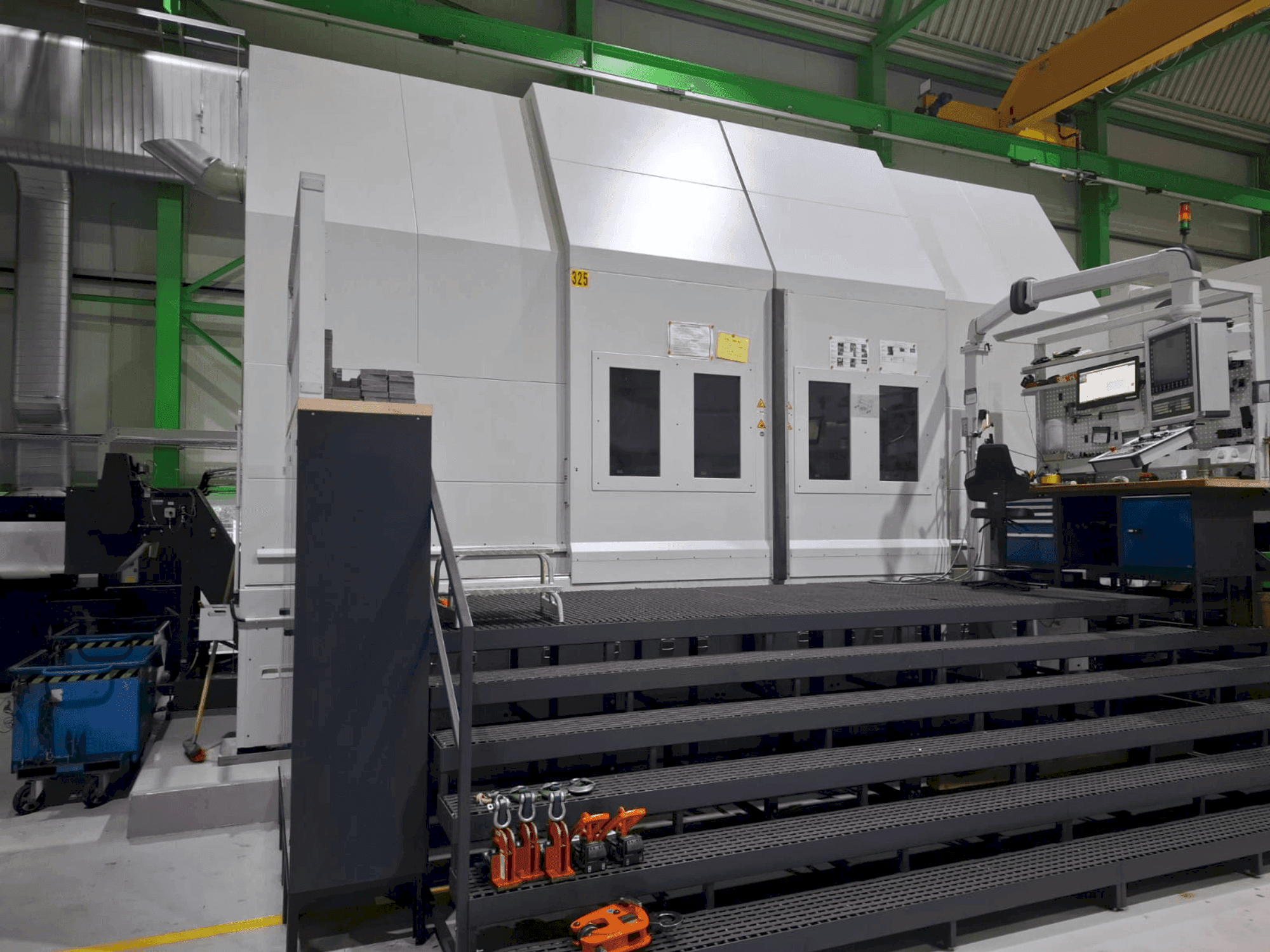

Pittler - PV2500DE-TUR-PIT-2021-00001

Equipamiento adicional

• Sistema de medición: Lineal en ambos ejes

Beneficios de la máquina

Ventajas técnicas de la máquina

• Tensión de funcionamiento: 400 v, 50 hz con conductor neutro elástico / tensión de control: 24 v, cc / tensión de iluminación: 230 v, 50 hz / potencia pico teórica: 245 kw / nivel sonoro: ≤80 db(a) / clase de protección: ip 54
• Microprocesador cnc control de trayectoria: siemens sinumerik 840 d sl / memoria nc: 10 mb / interfaz de operación: hmi operate / mantenimiento remoto: teamviewer instalado / interfaz de red: dnc-option con dirección ip configurable / purificador de aire: uas smog hog, tipo sh-m20 225/ttreo 15 kw / capacidad de aire: 4000 m³/h / precisión de la sonda de medición: ≤5 μm
• Par máximo: 53000 nm / potencia motriz: 2×103 kw = 206 kw
• Recorrido horizontal (eje x): 2×2700 mm / recorrido vertical (eje y): 2×1000 mm / velocidad de desplazamiento rápido (eje x): 40 m/min / velocidad de avance rápido (eje z): 24 m/min / fuerza de avance (ambos ejes): 22 kn
• Máx. Diámetro de giro: 3000 mm / diámetro de giro mayor: 2800 mm / capacidad de carga del husillo: 25000 kg
• Diámetro del husillo: 360 mm / diámetro de la brida del husillo cilíndrico: 1100 mm
• Portaherramientas: portaherramientas doble con interfaz capto c8 / presión de refrigerante (a través de herramienta accionada y giratoria): limitada a 70 bar / bomba de refrigerante de alta presión: 70 bar / suministro de refrigerante: 6 bar, 80 l/min / capacidad del filtro de banda de papel: 400 l/min
• Cargador izquierdo: 25 posiciones, capto c8 / almacén derecho: 41 posiciones, capto c8 / diámetro máximo de la herramienta: 150 mm / peso máximo de la herramienta: 20 kg / longitud máxima de la herramienta: 400 mm / herramientas accionadas: hasta 6000 rpm
