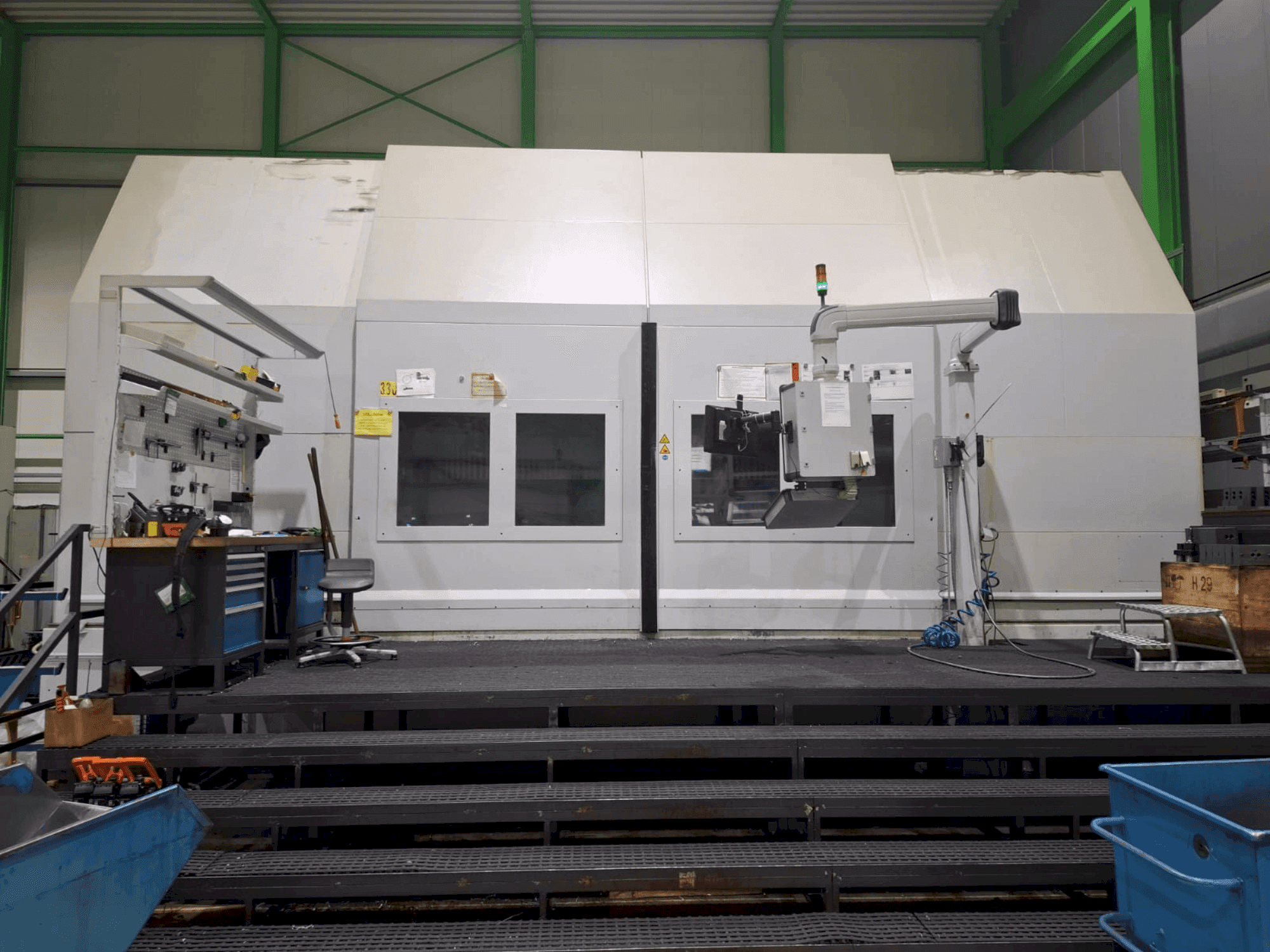

Pittler - PV4000DE-TUR-PIT-2018-00001

Beneficios de la máquina

Ventajas técnicas de la máquina

• Ejes: 5 / tipo: máquina de torneado vertical con 1 husillo de torneado, 2 portaherramientas sobre 2 carros transversales / diámetro máx. De giro: 3800 mm / capacidad de carga del husillo (mandril + pieza): 3. 000 mm. Diámetro de giro: 3800 mm / capacidad de carga del husillo (mandril + pieza): 35000 kg / nivel de ruido: ≤80 db(a) según en 12478
• Recorrido eje x1: 2800 mm / recorrido eje x2: 3200 mm / recorrido eje z: 1000 mm / velocidad de desplazamiento rápido: x: 32 m/min, z: 20 m/min / fuerza de avance: 22 kn (x y z) / guías: guías lineales de rodillos sin holgura / sistema de medición de posición: lineal
• Tipo: siemens sinumerik 840 d sl / memoria nc: 10 mb / interfaz de usuario: hmi operate, op019 con pantalla a color de 19" / opción de software: programsync / interfaz de red: ethernet, opción dnc / servicio remoto: vía teamviewer, teleservice para plc & nc
• Motor: motor asíncrono refrigerado por líquido con control orientado al campo / velocidad máx. Velocidad: 100 rpm / par: 67000 nm con un ciclo de trabajo del 40% / potencia de accionamiento: 200 kw con un ciclo de trabajo del 100% / rodamiento: rodamiento axial de bolas de ranura profunda de precisión, Ø 1400 mm / brida del husillo: Ø 1900 mm / características: protección anticolisión, dispositivo de ajuste, refrigeración por agua
• Sistema de herramientas: capto c8 / 20 portaherramientas con suministro directo de refrigerante / portaherramientas doble (mfu): para torneado y taladrado, velocidad hasta 6000 rpm, par: 120 nm (100% ciclo de trabajo), eje b: posicionamiento angular continuo / almacén de herramientas (izquierda): 25 posiciones (tipo cadena), máx. Diámetro: 150 mm, longitud: 400 mm, peso: 20 kg / almacén de herramientas (derecha): 41 posiciones (para cabezal mfu)
• Unidad hidráulica: con válvula proporcional, presión de apriete seleccionable / volante electrónico: siemens ht2 / seguridad siemens integrada: movimientos de carro y husillo con puerta abierta / sonda de medición: ≤5 µm de precisión, inalámbrica, intercambiable por herramientas / filtro de aire: uas smog hog sh-m20 225 / t tr e, 1. 5 kw, 4000 m³/h / puerta automática del área de trabajo de dos piezas / área de trabajo transitable: con placa de rodadura.
• Sistema de refrigeración: 6 bar, 80 l/min / filtro de banda de papel: knoll kf150/1550, 150 l/min, ~60 µm de filtración, depósito de 1550 l / bomba de alta presión: 70 bar, regulada por frecuencia (alimentación paralela posible) / refrigerador de inmersión: instalado en el depósito del filtro / espumadera de cinta de aceite: friess tipo 1u / transportador de virutas: knoll, tipo de cinta de bisagra, altura de descarga 1150 mm
• Plato compensador de 12 garras röhm (kfg 3500/3/6/12), Ø 3500 mm, altura 500 mm / cilindro tándem con distribuidor de aceite y sistema de medición / carrera de garras: 55 mm / compensación por garra: ±6 mm / carrera del pistón: 120 mm / máx. Presión de apriete: 60 bar / fuerza de apriete total: 10-200 kn / velocidad máx. Velocidad: 100 rpm / peso del plato: ~30000 kg
