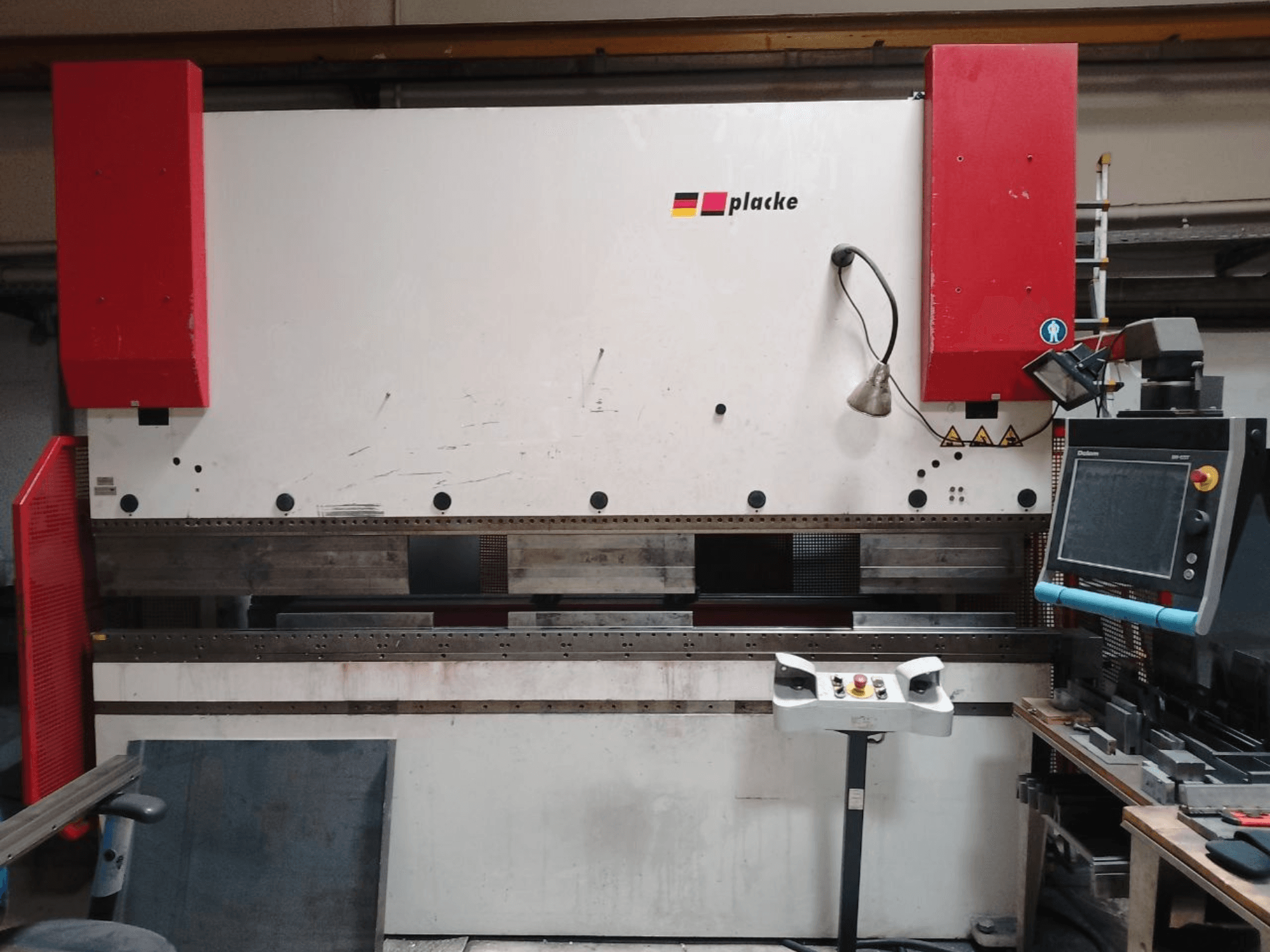

Esta máquina PLACKE QPB-4 150/3100 de 4 ejes se fabricó en 2001. Cuenta con una fuerza de prensado de 1500 kN y una longitud de plegado de 3100 mm, lo que la hace adecuada para diversas aplicaciones de plegado. La máquina incluye un sistema mecánico de abombado y viene con un completo juego de herramientas y accesorios. Si busca obtener una capacidad de plegado de alta calidad, considere la prensa plegadora PLACKE QPB-4 150/3100 que tenemos a la venta. Póngase en contacto con nosotros para obtener más detalles.
Resumen
- marca: PLACKE
- año: 2001
- MODELO: QPB-4 150/3100
- horas de producción: 9584
- tipo de aplicación: Doblado
- Ubicación: Alemania
- tipo de máquina: Prensa plegadora
- Marca de unidad de control: DELEM
Información técnica - PLACKE QPB-4 150/3100
Unidad de Control
- Marca del control: DELEM
- Modelo del control: DA-69T
Dimensiones
- Altura de la máquina: 2820 mm
- Longitud de la máquina: 3400 mm
- Peso de la máquina: 11000 kg
- Ancho de la máquina: 1700 mm
Recorrido
- Número de ejes: 4
Especificación Técnica
- Longitud de plegado: 3100 mm
- Fuerza de prensado: 1500 Kn
Información adicional
- Sistema de control / Software: Control CNC Delem DA-69T (4 ejes)
- Horas de funcionamiento: 9.584,1 horas
- Presión máxima de funcionamiento: 300 bar
- Distancia entre montantes: 2.600 mm
- Carrera del pistón: 215 mm
- Altura de instalación: 525 mm
- Profundidad de la garganta: 300 mm
- Altura de trabajo (sin mesa ni herramientas): 900 mm
- Velocidad de avance rápido: 150 mm/s
- Velocidad de trabajo: 0 - 9,8 mm/s
- Velocidad de retorno: 100 mm/s
- Velocidad de seguridad: < 10 mm/s
- Tiempo de parada: 0,15 s
- Distancia de seguridad: 270 mm
- Tiempo de permanencia del pistón: 0 - 9,9 s
- Potencia del accionamiento: 11 kW
- Carga total conectada: 15 kW
- Tensión/frecuencia: 400 V / 50 Hz (3 PEN)
- Tensión de control: 24 V CC
- Intensidad nominal: 30 A
- Protección por fusible: 35 A
- Capacidad del depósito hidráulico: 270 L
- Temperatura máxima de funcionamiento del aceite: 80 °C
- Filtración del aceite en el llenado: < 25 µm
- Nivel sonoro: < 70 dB(A)
- Recorrido del eje X: 600 mm (velocidad máxima: 400 mm/s, precisión: +/- 0,02 mm, par motor: 1,9 Nm)
- Rango de desplazamiento del eje R: 200 mm (velocidad máxima: 200 mm/s, precisión: +/- 0,05 mm, par motor: 1,9 Nm)
- Rango de ajuste de los ejes Z1-Z2-Z3-Z4: 2400 mm (ajuste manual)
- Sistema de coronado: sistema de coronado mecánico de Wila (0,6 kW, controlado mediante CNC)
- Sistema de sujeción de herramientas: Wila Modufix
- Temperatura ambiente de funcionamiento: de +5 °C a +40 °C
- Humedad de funcionamiento: del 30 % al 95 % (sin condensación)
- Accesorios y herramientas incluidos:
* Panel de control de pie
* Documentación técnica (1 juego)
* Brazos de sujeción de chapas: 2 de 1 m, 2 de 0,5 m
* Punzones (herramientas superiores): 5 de 515 mm (28°, H200); 2 de 100 mm (28°, H200); 1 de 200 mm (28°, H200); 1 de cada uno de 20 mm, 30 mm, 35 mm y 40 mm (28°, H200); 2 de 100 mm (28°, H200 con muesca en esquina); 2 de 255 mm
* Matrices (herramientas inferiores): 5 de 515 mm (12x30°, R=1, H55); 6x segmentados (12x30°, R=1, H55) [Ancho total 3 m]; 4x 515 mm; 1x 475 mm; 8x segmentadas [ancho total 3 m]; 1x 515 mm (50x80°, R=5, H55); 1x sin especificar; 1x 200 mm (V=8, 30°, R=1, H55)
* Extensiones de herramientas: 1 de 1240 mm (H140, L410), 2 de 50 mm (H100), 4 a medida (H100)
*Pueden existir diferencias entre los datos mostrados y los reales, esto debe ser confirmado por el representante de ventas.
