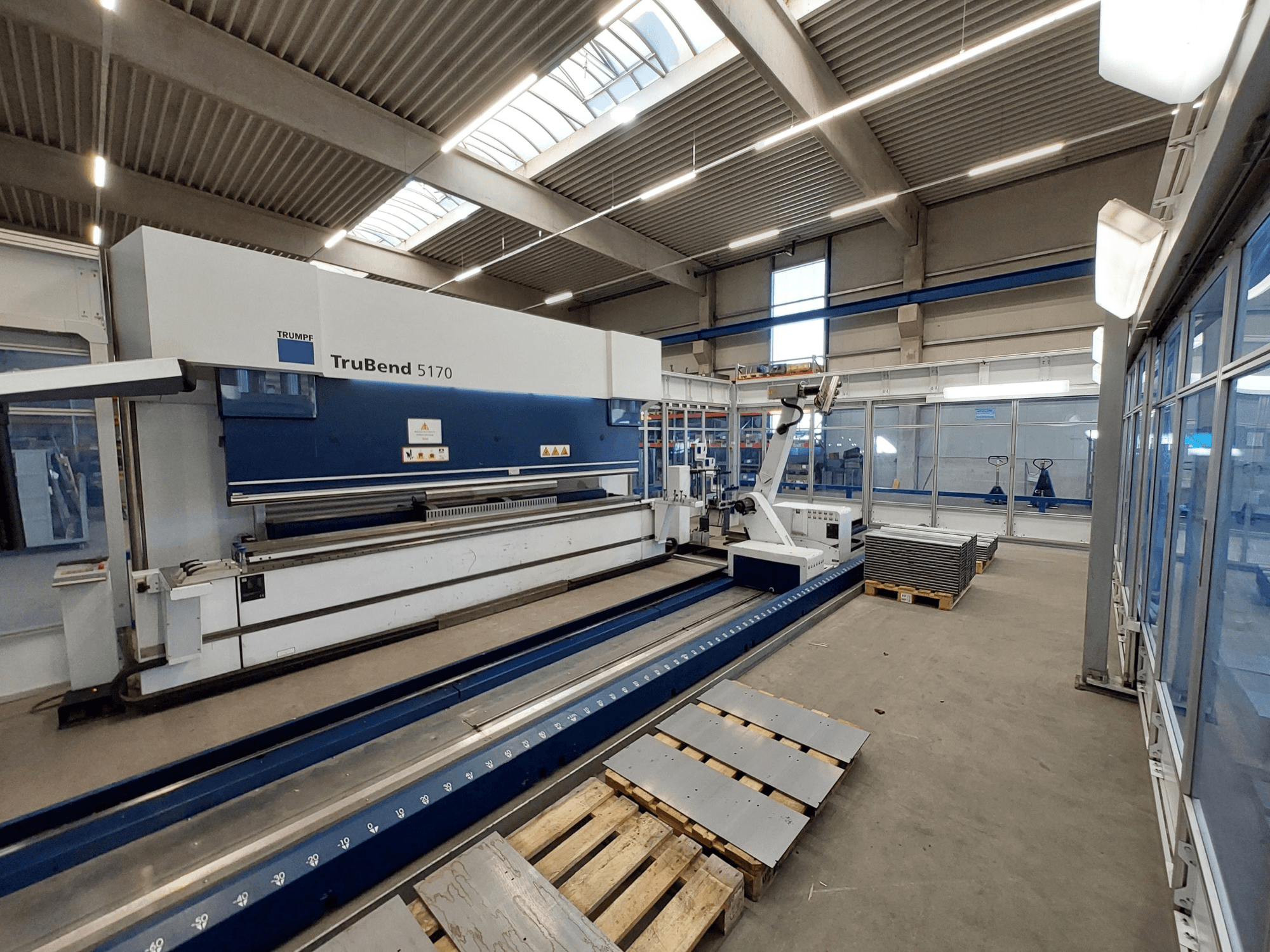

TRUMPF - TRUBEND CELL 5000 with TRUMPF TruBend 5170 and Bend Master 60DE-BEN-TRU-2017-00001

- Plegadora Modelo: TruBend 5170 (Versión Extendida)

- Fuerza máxima de prensado: 1700 kN

- Presión máxima de trabajo de la prensa plegadora: 340 bar

- Longitud de carrera de la prensa plegadora 445 mm

- Tensión / frecuencia de la prensa plegadora: 400 V / 50 Hz

- Carga conectada de la prensa plegadora: 29 kVA

- Tensión de control de la prensa plegadora: 24 V

- Modelo de robot: BendMaster 60

- Carga conectada del robot: 17 kVA

- Peso del robot: 2600 kg

- Voltaje / Frecuencia del Robot: 400 V / 50 Hz

- Sistema de Control: TRUMPF TASC 6000 (programación gráfica de taller, capacidad de red)

- Equipamiento incluido: Plegadora en versión extendida, BendMaster 60, manipulación automatizada de material / pinzas, vallado y cerramientos de seguridad.

TRUMPF BENDMASTER 60

- Horas de trabajo: 56.582 h (a 14.05.2025)

- Capacidad de carga: 60 kg (Pieza de chapa más pinza)

- Capacidad de chapa: Hasta 40 kg

- Tensión de alimentación: 400 V (trifásica)

- Frecuencia: 50 Hz

- Carga conectada: 14 kVA

- Tensión de control: 24 V

- Máx. Capacidad del fusible: 32 A

- Sistema de ejes del manipulador: Sistema de sensores de calibre trasero de 6 ejes

- Carril de suelo: Carril de suelo extendido a 10 m

- Unidad de control: Control TRUMPF basado en PC con terminal (monitor, ratón, teclado)

- Características de manipulación de materiales: Sensor de hoja con reconocimiento de contornos, sensor de detección de hoja doble, junta rotativa para cambio rápido de pinzas sin herramientas, acoplamiento de pinzas en BendMaster

- Equipo de vacío/agarre incluido: 3 pinzas de vacío modulares sin unidad de separación, 1 pinza mecánica con eje giratorio (incluye 3 juegos de mordazas adicionales)

- Estación de alimentación: 1 estación de extracción de hojas con eje lineal

- Accesorios periféricos: 1 consola de cambio de pinzas (máx. 4), 1 imán de abanico móvil, valla de seguridad con puerta de acceso
