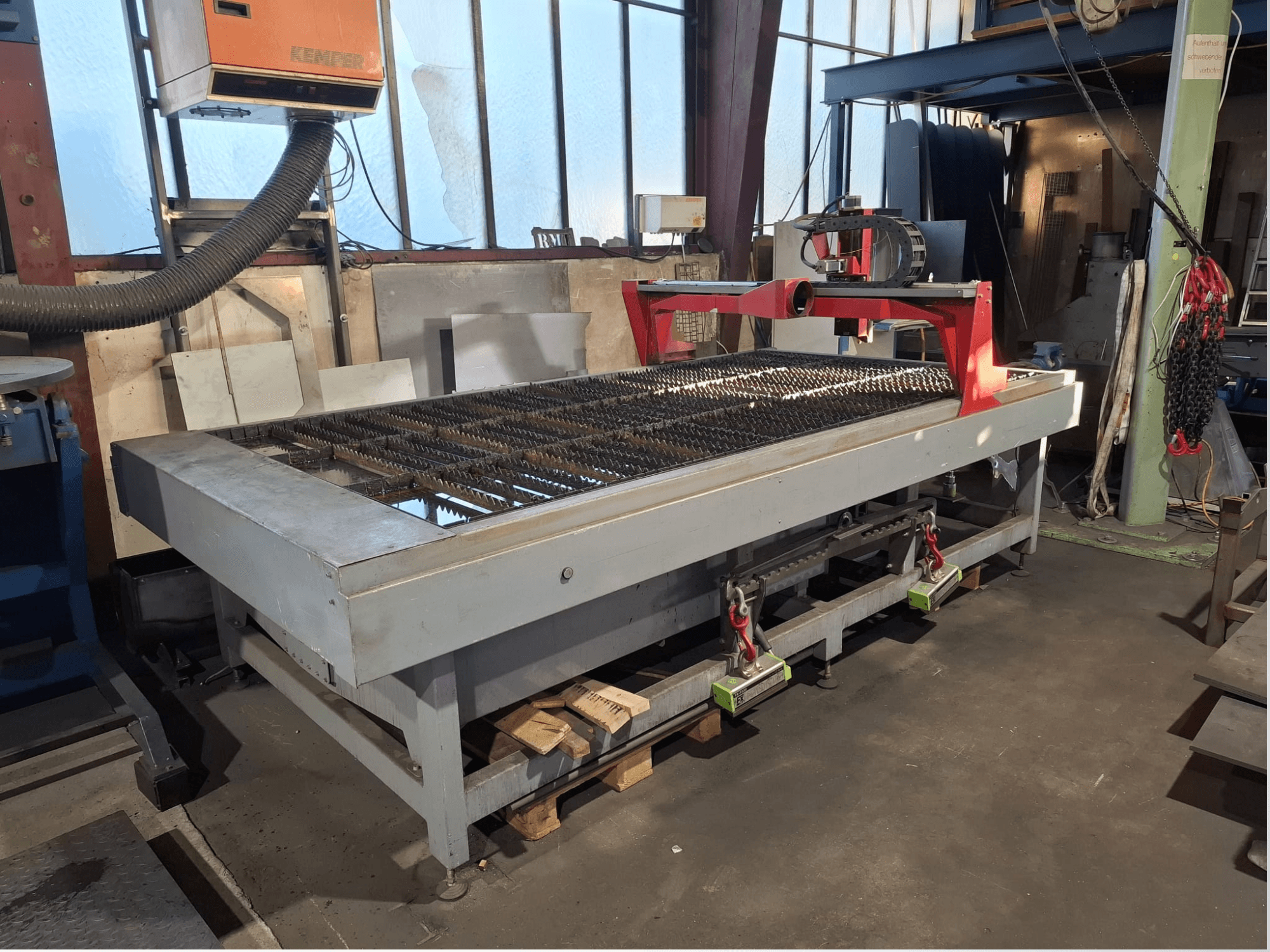

PLASMACUT - 3015TAT-CUT-OTH-2020-00001

• Área de corte: 3.020 × 1.520 mm

• Tensión de funcionamiento: 230 V

• Fase: monofásica

• Consumo de potencia: 300 VA

• Carga máxima de la mesa: 400 kg

• Espesor máximo de la chapa: 50 mm

• Sistema de guía del eje X: guías redondas de acero de precisión endurecido con rodillos ajustables

• Sistema de guía del eje Y: guías de carril perfilado

• Accionamiento del eje X: correa dentada reforzada (5M15)

• Accionamiento del eje Y: correa dentada reforzada (2 × 8MR30)

• Accionamiento del pórtico: accionamiento bilateral con eje de acoplamiento rígido

• Velocidad de posicionamiento: 24 m/min

• Repetibilidad: inferior a 0,1 mm

• Software de control: CNC-Workbench Plasma

• Software CAD/CAM: CNC-Workbench Plasma

• Formatos de archivo compatibles: DXF

• Fuente de alimentación de plasma: Hypertherm Powermax 105 Sync

• Tensión de la fuente de alimentación de plasma: 400 V

• Corriente máxima de corte: 105 A

• Capacidad de perforación: 22 mm

• Capacidad máxima de corte: 44 mm

• Ciclo de trabajo a plena carga: 80 %

• Gases de proceso: aire, nitrógeno

• Conexión manual de la antorcha: opcional

• Capacidad del depósito de agua: aprox. 300 l

• Preparación de la conexión de escape: DN 150 mm

• Espacio libre del pórtico: 300 mm

• Puntero láser: Sí

• Control de altura de la antorcha (THC): Control automático de la tensión del arco

• Requisitos del sistema operativo: Windows XP / 7 / 8.1 (PC no incluida)

Equipamiento adicional

• Depósito de agua

• Panel de control Rittal

• Ordenador con el software de control instalado

• Unidad de control manual

• Manual de instrucciones

• Cable de conexión en serie

• Kit de consumibles

• Fuente de alimentación de plasma Hypertherm Powermax 105 Sync

• Módulo de anidamiento automático (licencia para un PC)

• Alineación láser

• Opción de trazado

• Preparación del puente de extracción de humos (DN 150 mm)

• Ampliación de la altura del pórtico hasta 300 mm de espacio libre
