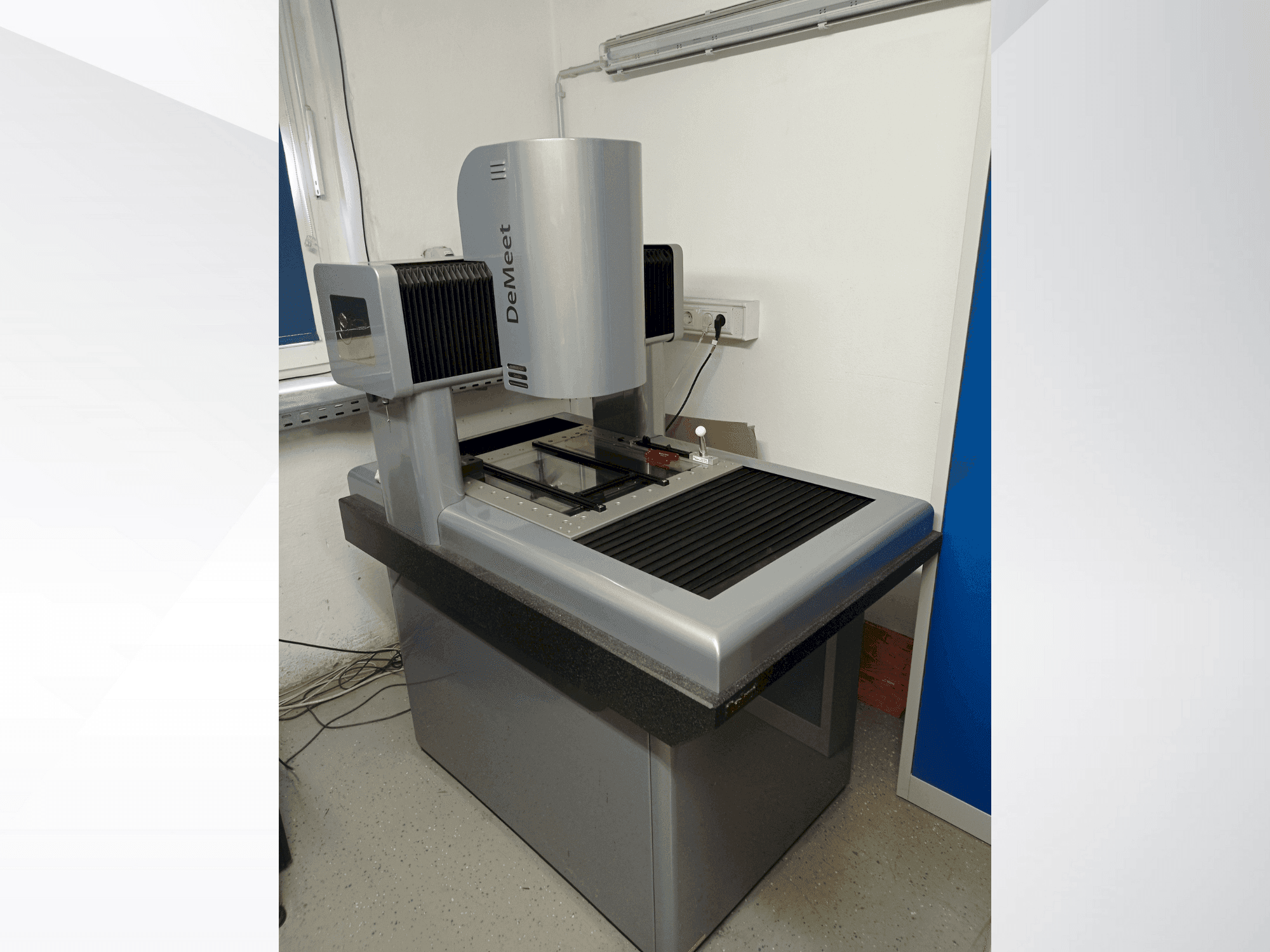

SCHUT - DeMeet 404DE-MEA-SCH-2017-00001

- Mesa de medición (mm): x560, y584

- Carga máxima de la mesa de medición (kg): 50

- Sistema de vídeo: cámara con sensor Sony DeMeet

- Opciones de lentes telecéntricas:

- Nikon: 3,0x (opciones: 1,0x, 5,0x, 10,0x)

- Diseño Leica: 2,0x (opciones: 1,0x, 5,0x, 10,0x)

- Mitutoyo: 3,0x (opciones: 1,0x, 5,0x, 10,0x)

- Iluminación anular: 3 anillos, 16 segmentos, 48 celdas (ajustable)

- Luz transmitida y coaxial: ajustable

- Sistema de sonda táctil: Renishaw TP20 (versión combinada)

- Construcción: Puente fijo con placa base de granito DIN 876/00

- Estructura: hierro fundido rectificado en superficie, de tensión extremadamente baja

- Material de la mesa de medición: acero niquelado, de baja tensión

- Guías lineales: guías lineales THK

- Codificador lineal: Codificador lineal Renishaw TONiC

- Sistema de accionamiento: servomotores de corriente continua Faulhaber

- Control/funcionamiento: joystick motorizado/CNC

- Rango de medición: X = 400 mm, Y = 400 mm, Z = 200 mm

- Dimensiones de la mesa de medición: X = 560 mm, Y = 584 mm

- Capacidad máxima de carga de la mesa: 50 kg

- Dimensiones de la máquina (ancho x largo x alto): 870 mm x 1245 mm x 1580 mm

- Peso de la máquina: 700 kg

- Resolución: 0,1 µm

- Velocidad máxima de desplazamiento: X/Y = 250 mm/s, Z = 55 mm/s

- Aceleración máxima: X/Y/Z = 500 mm/s²

- Precisión estándar (L en mm):

- Ejecución por vídeo: X/Y/Z 3,9 + L/150 µm (XY 4,5 + L/150 µm)

- Ejecución combinada: X/Y/Z 3,9 + L/150 µm (XYZ 4,9 + L/150 µm)

- Alta precisión (L en mm):

- Ejecución por vídeo: X/Y/Z 2,9 + L/200 µm (XY 3,5 + L/200 µm)

- Ejecución combinada: X/Y/Z 2,9 + L/200 µm (XYZ 3,9 + L/200 µm)

- Precisión opcional (L en mm):

- Ejecución por vídeo: X/Y/Z 1,9 + L/250 µm (XY 2,5 + L/250 µm)

- Ejecución combinada: X/Y/Z 1,9 + L/250 µm (XYZ 2,9 + L/250 µm)

- Tensión de alimentación: 90 - 120 V / 210 - 240 V (50 - 60 Hz)

- Consumo de potencia: 400 VA

- Rango de temperatura de funcionamiento: de 15 °C a 35 °C

- Temperatura nominal de medición: 20 °C ± 0,5 °C

- Rango de humedad relativa: 40 % - 70 % (sin condensación)
