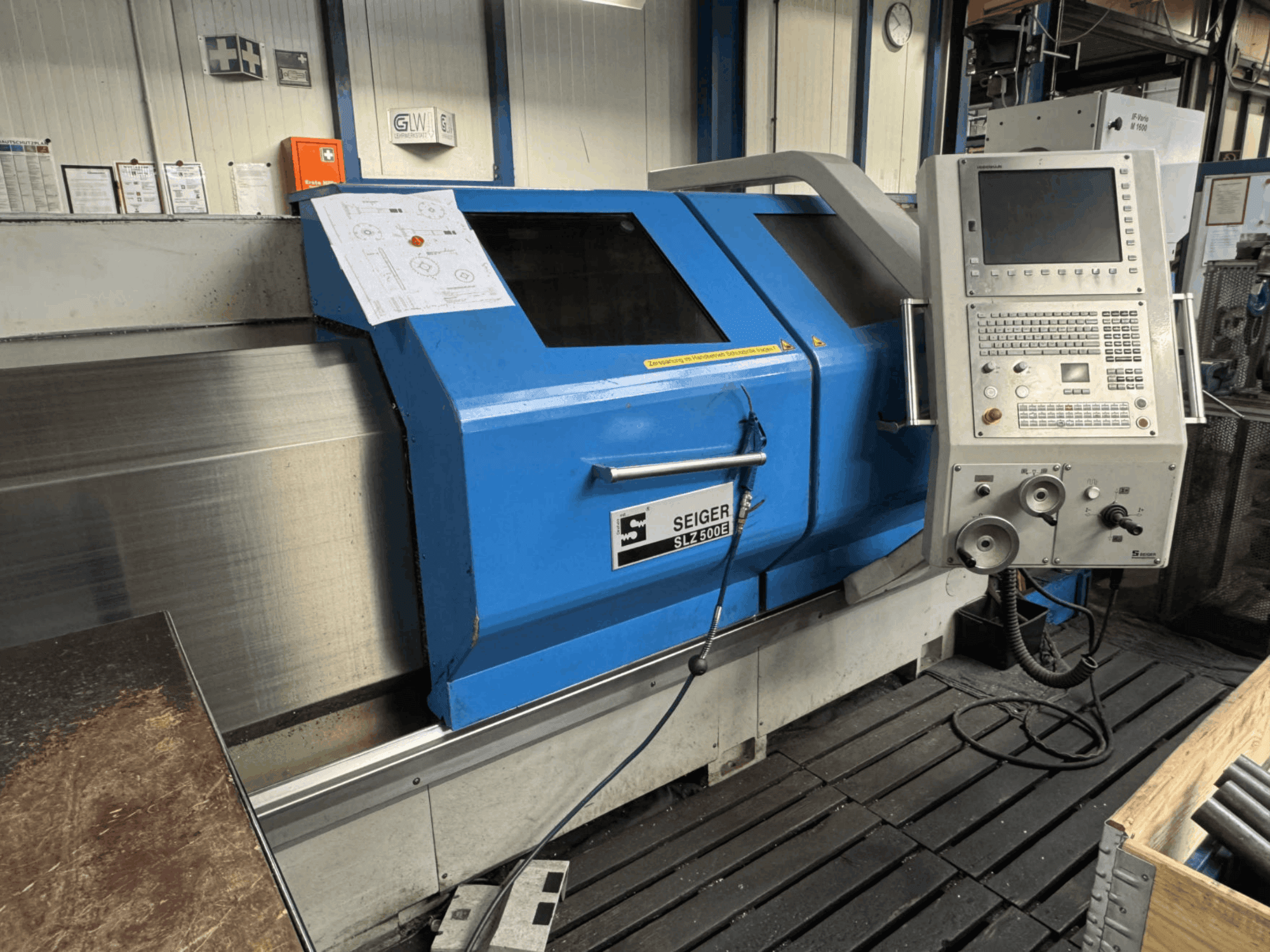

SEIGER - SLZ 500EDE-TUR-SEI-2014-00001

- Velocidad del husillo: 1 - 3.000 rpm (Etapa 1: 1 - 750 rpm, Etapa 2: 1 - 3.000 rpm)

- Potencia del husillo (100/60 % ED): 20 / 25 kW

- Tamaño de cono: DIN 55027 tamaño 8 (punta del husillo principal) / MT 5 (plumilla del contrapunto)

- Estaciones de herramientas: torreta de discos Sauter de 8 estaciones + portaherramientas de cambio rápido Parat de 4 vías, tamaño 3

- Refrigerante a través del husillo: No

- Contrahusillo: No

- Diámetro máximo de la barra: 78 mm (a través del mandril Schunk) / 93 mm (diámetro interior del husillo)

- Diámetro máximo de la pieza: 500 mm (diámetro de giro sobre el bancado) / 280 mm (diámetro de giro sobre el carro transversal)

- Peso máximo de la herramienta: Sin datos

- Herramientas motorizadas: Sí (torreta de discos Sauter de 8 posiciones para herramientas motorizadas, eje VDI D = 30 mm con servomotor digital)

- Precisión de posicionamiento: según la norma DIN 8605

- Recorrido del eje X: 260 mm

- Recorrido del eje Z: 1500 mm (distancia entre centros)

- Características del eje C: acoplamiento neumático con motor digital y transmisión por engranajes en el husillo principal (velocidad del husillo de hasta 15 rpm, par de aproximadamente 420 Nm)

- Ancho de bancada: 350 mm

- Sección transversal de la herramienta de torneado (alto x ancho): 25 x 25 mm

- Diámetro del husillo en el cojinete delantero: 130 mm

- Conicidad interior del husillo principal: métrica 100

- Par máximo del husillo: aprox. 1 400 Nm

- Fuerza de avance en el eje Z: 10 000 N

- Fuerza de avance en el eje X: 7 000 N

- Rango de avance (longitudinal/planar): 0,001 - 6 000 mm/rev

- Velocidad de desplazamiento rápido en los ejes X/Z: 10 / 7 m/min

- Diámetro del vástago del contrapunto: 90 mm

- Carrera del vástago del contrapunto: 180 mm

- Peso máximo de la pieza (entre puntas): 1 000 kg (1 250 kg con contrapunto)

- Peso máximo de la pieza (en el mandril): 300 kg (a una distancia del centro de gravedad de 200 mm)

- Tensión de funcionamiento: 400 V / 50 Hz

- Tensión de control: 24 V CC

- Carga conectada: 41 kVA

- Intensidad nominal: 60 A

- Fusible principal: 63 A

- Equipamiento adicional:

- Mampara de protección contra virutas, 2 puertas de seguridad correderas con ventanas, iluminación de la máquina, portaherramientas de cambio rápido tamaño C, dispositivo de refrigeración, centro motorizado MT 5, juego de herramientas para el operario, escala lineal en el eje X, embrague de seguridad en los ejes X y Z

- Transportador de virutas: altura de descarga 1000 mm, longitud 535 mm, pendiente de 60 grados, alimentación continua, capacidad aprox. 250 dm³/h, velocidad aprox. 2 m/min

- Caja de cambios planetaria de dos velocidades: ref. 6054375, cambio automático, acoplada al motor del husillo principal

- Portaherramientas de cambio rápido con torreta de 4 posiciones Parat: tamaño 3, accionamiento manual, montado en un sistema de sujeción de punto cero

- Torreta de discos Sauter de 8 estaciones para herramientas motorizadas: eje VDI D = 30 mm con servomotor digital, montada detrás del centro de torneado

- Bloque de mandrinado: con retenedor VDI 50 y suministro interno de refrigerante, montado en el sistema de sujeción de punto cero delante del centro de torneado

- Sistema de sujeción de punto cero: pieza base montada en el carro transversal

- Unidad hidráulica de sujeción hueca: Schunk ROTA THW plus, mandril de 3 mordazas de D = 315 mm con montura DIN 55027 tamaño 8 y paso interior de 78 mm

- Bomba de refrigerante reforzada: (2,5 bar a 40 l/min, máx. 5,4 bar a 8 l/min) controlada mediante variador de frecuencia y potenciómetro

- Pistola de rociado manual: conectada a la unidad de refrigeración

- Ampliación de la carcasa: ampliación cerrada en el lado del contrapunto con puerta batiente

- Accionamiento del contrapunto: referencia 6061611, montado sobre la corredera de la bancada para desplazar el contrapunto

- Elementos de instalación de la máquina: referencia 6054102, 10 patas de máquina con tornillos y anclajes

- Unidad de extracción instalada: IFS Industrie-Filter-Service GmbH IF-Vario M 1600 (modelo M 1600, año de fabricación 04-2020, peso 85 kg, 400/460 V, 50/60 Hz, 0,75 kW, 1,7/1,8 A, IP 54)
