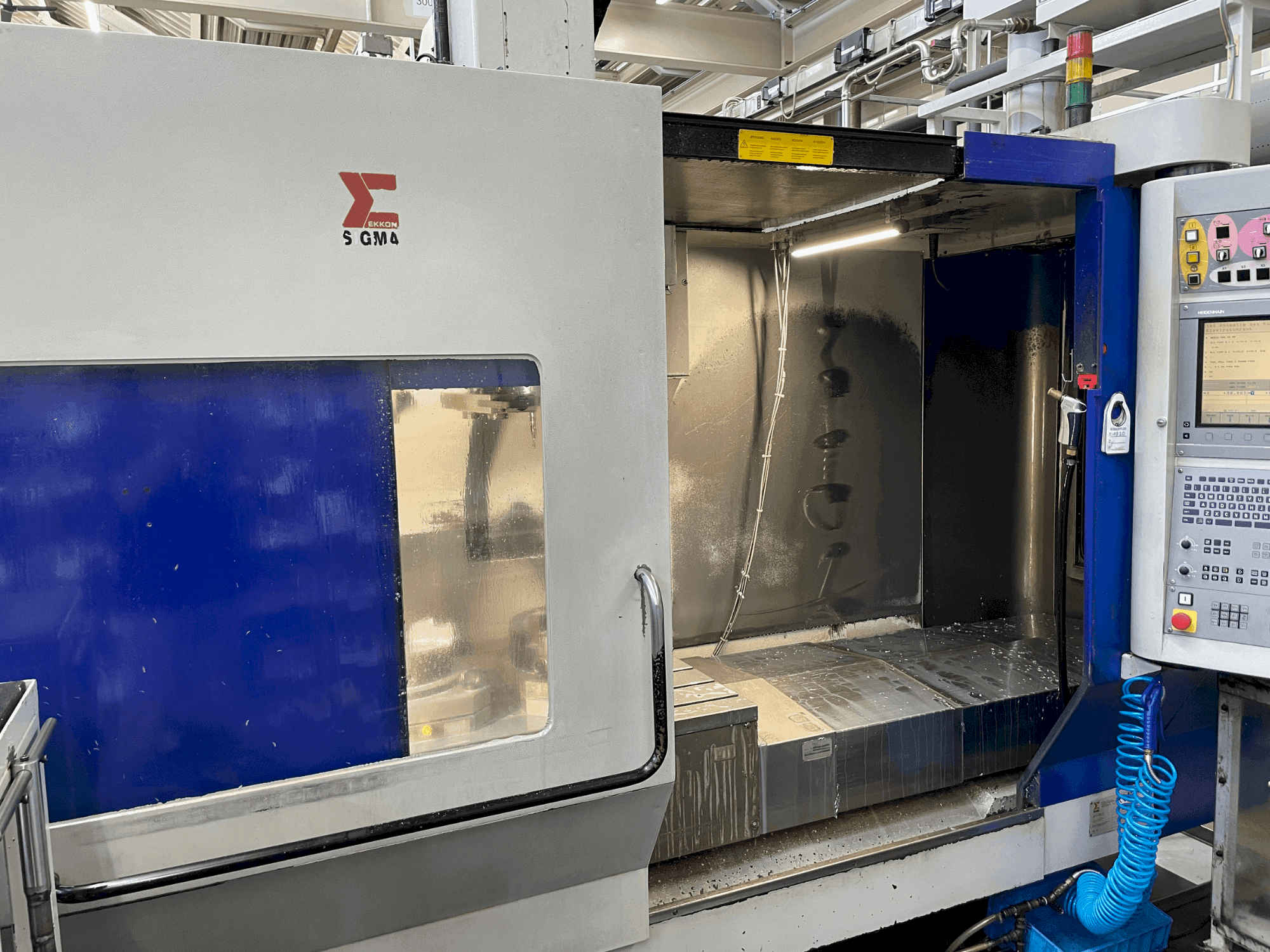

Sigma - Leader 6DE-MIL-SIG-2007-00001

• Ejes: 3 / horas de husillo actuales: aproximadamente 33000 / recorrido del eje x (longitudinal): oscila entre 1250 mm y 2000 mm / recorrido del eje y (transversal): 810 mm / recorrido eje z (vertical): 630 mm / recorrido del eje b (giratorio): -60° a +105° / recorrido eje c (mesa giratoria): 360° / marcha rápida x/y/z: de 40 m/min a 50 m/min / marcha rápida b/c: de 40 rpm a 50 rpm / aceleración x/y/z: de 5000 mm/seg² a 10000 mm/seg² / aceleración b/c: de 3. 5 rad/seg² a 8. 8 rad/seg² / guías: lineales con tuerca deslizante con triple circulación de bolas precargadas / tiempo de cambio de palet: 3 segundos (5 ejes)

• Alimentación eléctrica: 400v 50hz línea trifásica / potencia nominal: oscila entre 35 kw y 60 kw / corriente nominal: oscila entre 60 a y 105 a

• Presión de aire comprimido: 6 bar / consumo de aire comprimido: 150 nm³/h

• Color de la máquina: gris ral 7008 / color de la cubierta protectora: amarillo ral 1004 / iluminación del puesto de trabajo: 2 ó 4 / nivel de presión sonora: 77 db(a) a 79 db(a) (estándar, 15000 rpm)

• Portaherramientas: n. 40 din 69871, n. 40 din 69871 (bt40), hsk-a63 din 69893-1 / máx. Potencia disponible: 27 kw / máx. Par disponible: 235 nm, 158 nm, 86 nm / posiciones de ángulo de husillo indexado programables: electrónico con 3600 posiciones

• Sistema de medición: sistema de medición heidenhain, conmutador de plegado electrónico / precisión de posicionamiento (x/y/z) 0. 008 mm / dispersión de posicionamiento (x/y/z): 0. 006 mm / error medio de inversión (x/y/z): 0. 002 mm

• Tipo de almacén: almacén de cadena con 2 direcciones / número de posiciones: 40 (estándar) - 50 (opcional) / selección de herramienta: "aleatoria" / cambiador de herramientas: brazo de doble pinza, accionamiento electromecánico / min. Tiempo de cambio de herramienta: 1. 5 segundos / tiempo de viruta a viruta: 4. 5 segundos / máx. Peso de la herramienta: 8 kg / máx. Diámetro de la herramienta: 80 mm / máx. Longitud de la herramienta: 350 mm / máx. Dimensiones de la herramienta: 300 mm

• A baja presión con emulsión de aceite: 10 boquillas alrededor del husillo, máx. 5 bar a 100 l/min / a alta presión con emulsión de aceite a través del husillo (opción): 15 bar a 15 l/min o 30 bar a 30 l/min / mezcla de virutas: 2 tornillos paralelos en los dos lados largos de la mesa y un transportador de virutas lateral / filtración del sistema de refrigeración: Sistema de filtro de 60μ con 2 insertos de filtro y bypass manual / filtración del sistema de refrigeración: Sistema de filtro de 60μ con 2 insertos de filtro y bypass manual

refrigeración interior a través del husillo (IKZ)
