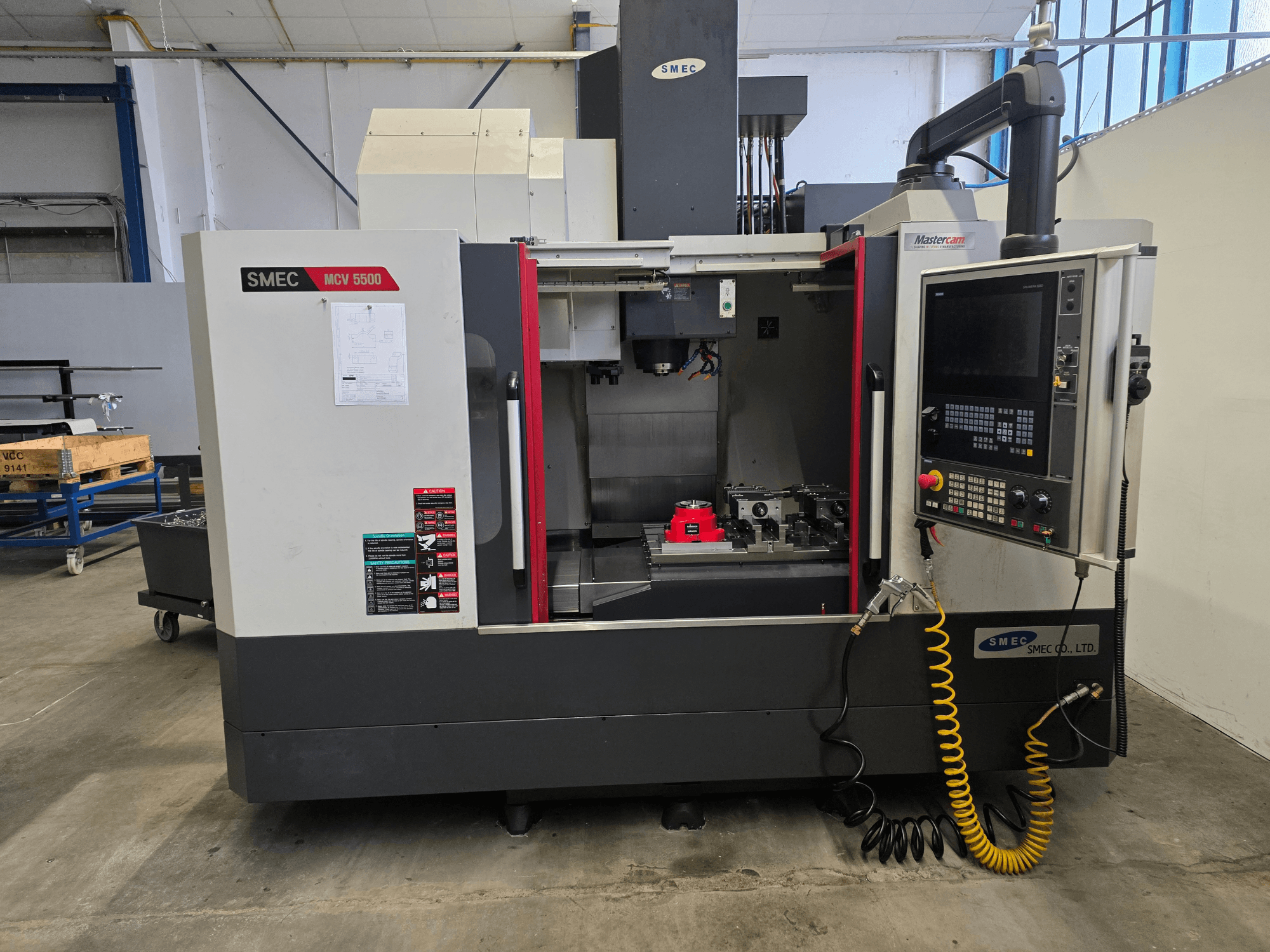

SMEC - MCV 5500DE-MIL-SME-2022-00001

- Control CNC: Siemens SINUMERIK 828D, con OPERATE y ShopMill incluidos

- Dimensiones de la ranura en T: 4 x 18H8 mm

- Distancia entre ranuras en T: 125 mm

- Distancia entre el centro del husillo y la columna: 580 mm

- Distancia entre la mesa y la punta del husillo: 130-650 mm

- Husillo de bolas del eje X: Ø 40 x 12 mm

- Husillo de bolas del eje Y: Ø 40 x 12 mm

- Husillo de bolas del eje Z: Ø 40 x 10 mm

- Motor de avance del eje X: 3 kW

- Motor de avance del eje Y: 3 kW

- Motor de avance del eje Z: 3 kW

- Desplazamiento rápido en los ejes X/Y/Z: 36/36/30 m/min

- Velocidad de avance en los ejes X/Y/Z: 1-15 000 mm/min

- Motor del husillo: 22 kW (30 min) / 18,5 kW (continuo)

- Par máximo del husillo: 141 Nm

- Cono del husillo: BBT 40

- Capacidad de almacenamiento de herramientas: 30 posiciones

- Peso máximo de la herramienta: 8 kg

- Longitud máxima de la herramienta: 300 mm

- Diámetro máximo de la herramienta: Ø 80 mm (Ø 125 mm con compartimentos vacíos adyacentes)

- Tiempo de cambio de herramienta: 1,6 s

- Tiempo entre virutas: 5 s

- Capacidad del depósito del sistema de refrigeración: 365 L

- Caudal de refrigerante: 29,1 L/min

- Presión interna del refrigerante (IKZ): 20 bar

- Capacidad del sistema hidráulico: 3,9 l

- Presión máxima del sistema hidráulico: 9 bar

- Potencia máxima necesaria: 32 kVA

- Tensión: 400 V

- Conexión de aire comprimido: 6 bar

- Dimensiones de la máquina (ancho x profundidad x altura): 3.635 mm (incluido el transportador de virutas) x 2.977 mm x 2.778 mm

- Equipamiento adicional:

* Transportador de virutas lateral con correa articulada y rodillos

* Separador de aceite con cinta sin fin

* Unidad de refrigeración con pistola de refrigerante y lavado de bancada

* Sistema de refrigeración por aceite del husillo

* Pistola de aire

* Lector de archivos DXF

* Volante electrónico

* Luz indicadora de estado de tres colores

* Iluminación del área de trabajo
