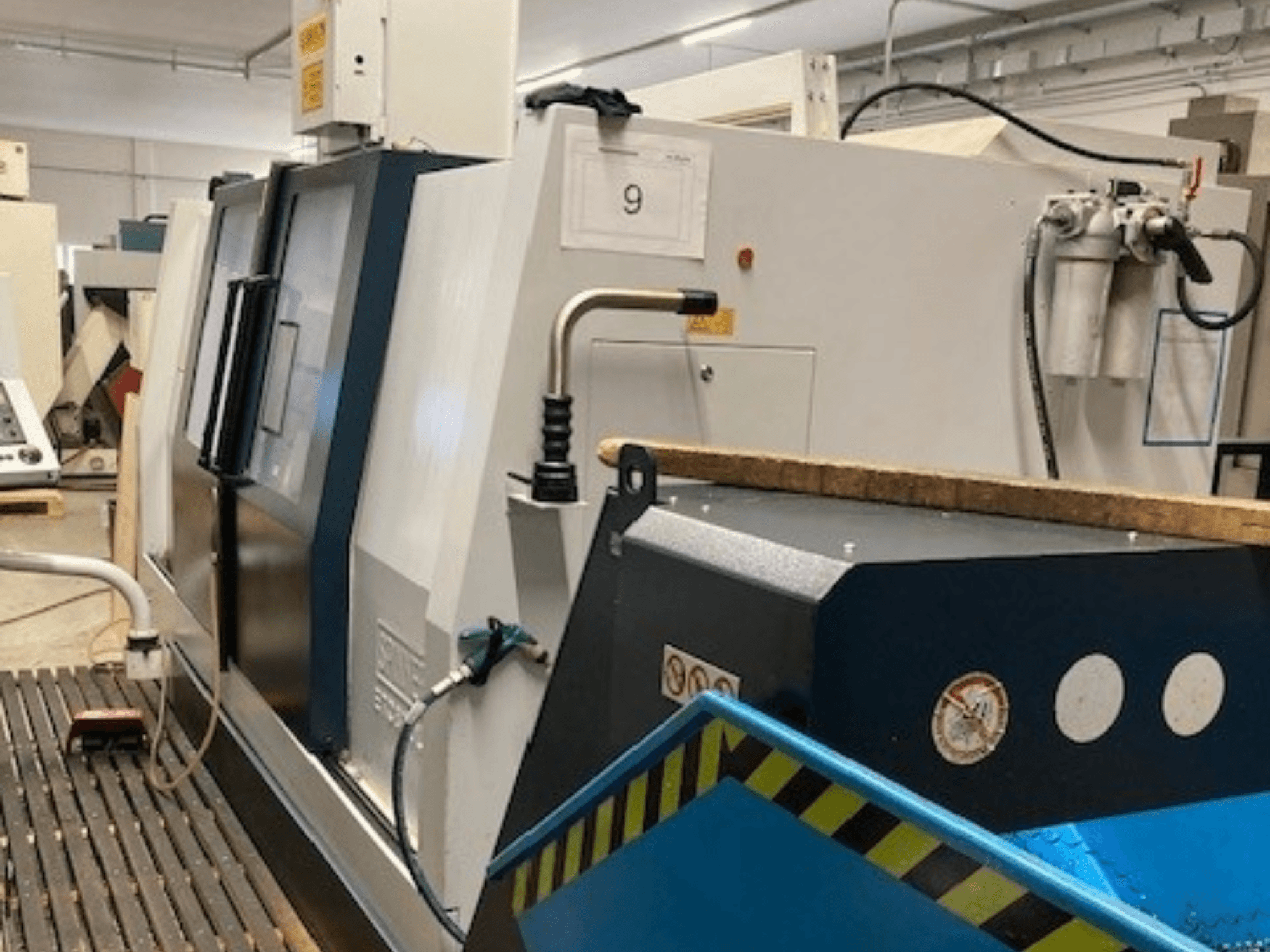

SPINNER - TC800L 110DE-TUR-SPI-2023-00001

• Estado/condición

  • Máquina encendida y en funcionamiento

  • Totalmente operativa; la luneta requiere la sustitución del bang-up del sensor

• Configuración y capacidades

  • Torreta sin AgW (fuente de alimentación ajustable)

  • Tipo de torreta: axial/radial

  • Número de estaciones de herramientas 12x VDI50 (opción: 16x VDI40 o 12x BMT65)

  • Tipo de portaherramientas: VDI50 (opción: VDI40/BMT65)

  • Número de herramientas accionadas: 12 (opción)

  • Velocidad de la herramienta motorizada: 4000 rpm

  • Potencia de la herramienta accionada (S1/S3): 2,2 / 5,5 kW

  • Par de la herramienta accionada (S1/S3): 17,5 / 43 Nm (axial), 14 / 35 Nm (radial)

  • Diámetro máximo de giro: 500 mm

  • Diámetro máximo de giro: 800 mm

  • Longitud de torneado: 800 mm / 1580 mm (versión L)

  • Distancia entre centros: 800 mm / 1580 mm

  • Peso máximo de la pieza: 800 kg

• Ejes

  • Avance rápido X/Z: 15 / 24 m/min

• Husillos

  • Número de husillos: 3

  • Husillo principal

    • Nariz: A11

    • Capacidad de barra: 110 mm

    • Par (100% / 40%): 175 / 235 Nm

    • Par etapa 2: 700 / 939 Nm

  • Subhusillo (opción)

    • Nariz: A6

    • Capacidad de la barra: 52 mm

    • Tamaño del mandril: 210 mm

    • Potencia (S1/S6): 15 / 19 kW

    • Par (S1/S6): 95 / 121 Nm

• Contrapunto (si está equipado)

  • Diámetro del pinole: 110 mm

  • Conicidad: MK4

  • Carrera 100 mm

  • Fuerza de empuje: 850 daN

• Fluidos y depósitos

  • Capacidad del depósito de refrigerante: aprox. 235 l (hasta 270 l en la versión L)

  • Depósito hidráulico: aprox. 31 l

  • Depósito de lubricación central: aprox. 2-3 l

• Datos eléctricos

  • Conexión eléctrica: Trifásica 400 V + N + PE

  • Frecuencia: 50/60 Hz (también indicado como 50 Hz)

  • Corriente nominal: 44 A

  • Corriente de protección por fusible: 50 A

  • Corriente nominal de protección 63 A

  • Carga conectada: aprox. 40 kVA (hasta 50 kVA con 2 husillos)

  • Clase de protección: BA 3 (Cap. 3.4.5)

  • Tipo de red: Red TN con punto neutro conectado a tierra

  • Protección recomendada: sin interruptor FI (recomendado)

Equipamiento adicional

• Luneta (nota: es necesario cambiar el sensor)

• Contrapunto

• Transportador de virutas

• Sistema de extracción de neblina de aceite

• Posiblemente mandril y portaherramientas (por confirmar)
