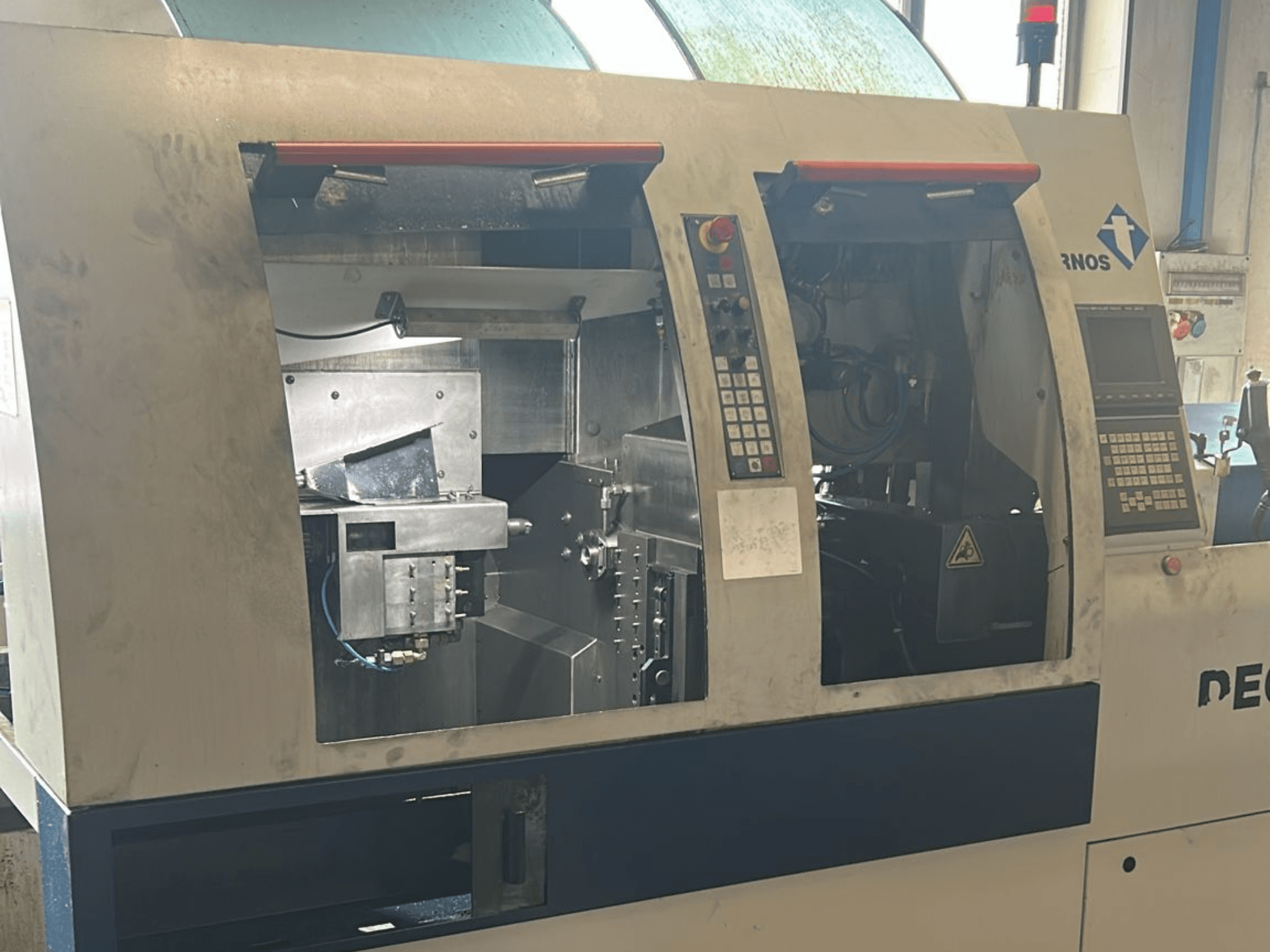

TORNOS - Deco 13 bIT-TUR-TOR-2004-00001

• Capacidad:

  • Diámetro máximo de barra: 13 mm

• Ejes:

  • Número de ejes: 6 (X1, Y1, Z1, X2, Y2, Z2)

• Husillo principal (S1):

  • Capacidad máxima de barra: 16 mm

  • Diámetro mínimo de barra recomendado: 3 mm

  • Longitud máxima de la pieza: 160 mm

  • Tipo de pinza: Schaublin F20

• Subhusillo (S2):

  • Diámetro máx. pieza: 16 mm

  • Longitud máx. pieza (contraoperación) 160 mm

  • Velocidad del husillo: 100-12.000 rpm

  • Fuerza de amarre: 730 daN

• Recorridos de los ejes:

  • X1: 35 mm, Y1: 158 mm, Z1: 187 mm

  • X2: 118 mm, Y2: 160 mm, Z2: 174 mm

• Velocidades de avance:

  • Velocidad máxima del eje: 20 m/min

• Casquillo guía:

  • Paso de barra máx: 16 mm

• Sistema de herramientas:

  • Sistema de herramienta lineal (delantera + trasera)

  • Número de posiciones de herramienta: 6 (3 axiales + 3 transversales)

  • Distancia entre herramientas: 38 mm

  • Número máximo de herramientas giratorias: hasta 3

• Herramientas motorizadas (S3):

  • Velocidad máxima: 8.000 rpm

  • Potencia: hasta 1,1 kW

  • Capacidad de taladrado: hasta 8-10 mm

  • Capacidad de roscado M6-M8

• Contraoperaciones:

  • 3 posiciones de trabajo

  • Capacidad de mecanizado completa (torneado, taladrado, roscado, roscado)

• Sistema de refrigeración:

  • Capacidad de aceite: 200 L

  • Depósito de virutas: aprox. 100 L

Equipamiento adicional

• Alimentador de barras (integrado):

  • Longitud máxima de barra: 3,3 / 3,85 / 4,2 m

  • Longitud mínima de la barra: 1,2 m

  • Gama de diámetros de barra: 3-16 mm

• Descargador de piezas

• Sistema de baño de aceite

• Interfaz RS232

• Iluminación del área de trabajo
